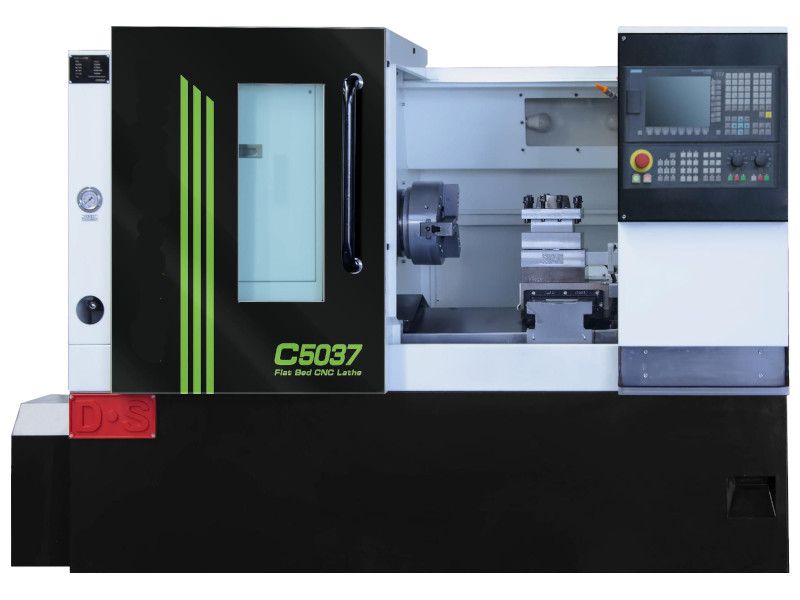

Токарный станок с ЧПУ C5037
Токарный станок с ЧПУ DS C5037 - это отличное решение для обработки изделий размерами до Ø400 миллиметров в диаметре на 370 миллиметров в длину. Станок обладает мощным приводом с максимальной производительностью до 11 кВт, что позволяет его использовать на высоких режимах резания. В конструкции станка применено множество конструктивных и технологических решений, обеспечивающих высокую производительность, точность и стабильность обработки. При этом станок DS C5037 обладает низкой стоимостью в сравнении с аналогами, а значит при совокупности его характеристик обладает лучшей окупаемостью!
- Станок C5037 - это хороший вариант для решения различных задач, связанных с токарной обработкой
- Направляющие станка закрыты защитными кожухами, что обеспечивает стабильную работу станка на протяжении всего срока службы
- Электрический шкаф станка оснащён эффективным теплообменником. Оптимальный теплообмен между станком и окружающей средой гарантирует стабильную работу электроники станка
- Стружечный конвейер станка скребкового типа позволяет удалять стружку максимально эффективно
- Полностью закрытая рабочая зона для защиты оператора
- Система ЧПУ Siemens
- Привода по всем осям, а также главный привод станка Siemens
- Шпиндель с максимальной скоростью вращения до 1400 об / мин. (С5037) или до 2500 об / мин. (C5037B).
- 3х ступенчатая коробка передач или бесступенчатое регулирование
- Цельнолитая монолитная станина, естественного старения,
- Световая сигнализация
- Освещение рабочей зоны
- Полное ограждение рабочей зоны
- Виброопоры
- Система ЧПУ Fanuc
- Привода по всем осям, а также главный привод станка Fanuc
- Боковой стружечный конвейер
Сервопривод шпинделя / гидравлический патрон / 4х позиционная автоматическая резцедержка / направляющие скольжения

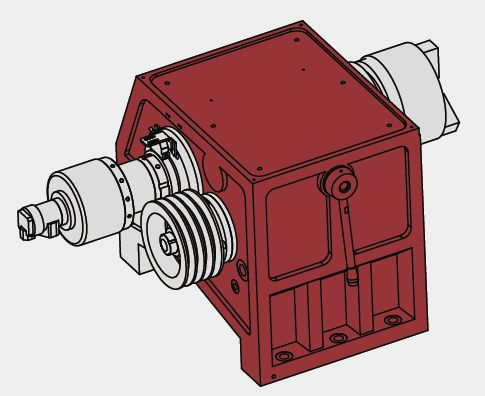

Шпиндель
Шпиндельная коробка станка оснащена подшипниками тяжёлой серии и рассчитана на тяжёлые режимы резания, что расширяет технологические возможности станка. Модификация станка C5037 оснащена 3х скоростной коробкой передач. Модификация станка C5037B - бесступенчатое регулирование.
+Диапазон скоростей вращения шпинделя у модификации C5037 от 50 до 1400 об / мин.
+Диапазон скоростей вращения шпинделя у модификации C5037B от 50 до 2500 об / мин.
+Пиковая мощность шпинделя 11 кВт
+Диаметр отверстия в шпинделе Ø61 миллиметр
Направляющие
Высокоточные направляющие скольжения обеспечивают производительную работу станка и минимальное количество брака на вашем производстве на любых режимах резания.
+Диапазон перемещений по осям X / Z = 300 / 400 миллиметров
+Ускоренные перемещения по осям X / Z = 12 / 16 м / мин. соответственно
Обзор токарного станка C400K
Токарная обработка сковороды на токарном станке C400K
Токарно-фрезерная высокопроизводительная обработка прутка на токарном обрабатывающем центре C46K
Станины токарных обрабатывающих центров C500K
Испытания токарно-фрезерного обрабатывающего центра C400K
Высокопроизводительная токарно-фрезерная обработка детали типа "Сопло" на станке C320K
Спецификация токарного станка с ЧПУ:
Спецификация | Значение |
Максимальный диаметр над станиной | Ø480 миллиметров |
Максимальный диаметр над направляющими | Ø330 миллиметров |
Максимальный диаметр обработки | Ø400 миллиметров |
Максимальная длина обработки | 370 миллиметров |
Тип фланца шпинделя | А2-6 |
Диаметр отверстия в шпинделе | Ø61 миллиметров |
Диапазон скорости вращения шпинделя | от 50 до 1400 об/ мин (от 50 до 2500 об/мин у станка C5037B) |
Максимальный крутящий момент на шпинделе | 250 Н*м |
Номинальная / максимальная мощность шпинделя | 7,5 / 11 Н*м |
Тип патрона | Гидравлический |
Размер патрона | 8 дюймов |
Ускоренные перемещения по осям X / Z | 12 / 16 м / мин |
Крутящий момент по осям X / Z | 6 Н*м |
Диапазон перемещений по оси X | 300 миллиметров |
Диапазон перемещений по оси Z | 400 миллиметров |
Количество устанавливаемого инструмента | 4 штуки |
Максимальное сечение державки устанавливаемого инструмента | 25 х 25 миллиметра |
Энергопотребление | 13 кВА |
Масса станка | 2010 килограмм |
Габариты станка длина Х ширина Х высота | 2290 х 1400 х 1610 миллиметров |
