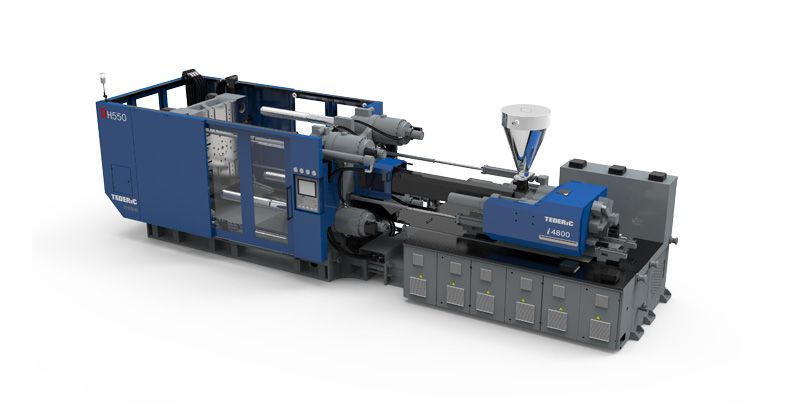

Двухплитный термопластавтомат tederic dh-i
TEDERIC DH-i - двухплитные высокопроизводительные термопластавтоматы высшего класса. Привод термопластавтоматов серии DH-i основан на мощном гидравлическом насосе, приводимом в движение сервоприводом, что значительно увеличивает энергоэффективность термопластавтомата. Усилия смыкания от 480 до 7000 тонн. Объём впрыска от 1516 кубических сантиметров до 67 906 кубических сантиметров. Использование двухплитной технологии позволяет значительно снизить габаритные размеры занимаемого пространства и увеличить эффективность и производительность при крупногабаритном литье.
- Прецизионный узел смыкания, гарантирующий высочайшую точность литья
- Максимальные отклонения по повторяемости позиционирования ±0,5 миллиметров
- Максимальные отклонения по точности позиционирования узла впрыска ±0,5 миллиметров
- Высокоэффективная серво-система: скорость обратной связи составляет 30 мс., серво система сохраняет от 30% до 80% в зависимости от размера термопластавтомата
- Термопластавтомат серии DH-i может быть использован для решения широчайшего спектра задач, и способен работать с большим разнообразием пресс-форм
Двухплитные термопластавтоматы TEDERIC DH-i оптимальны для литья крупногабаритных изделий из пластмасс. DH-i - это современные двухплитные термопластавтоматы, а значит они намного компактнее и более энергоэффективны, чем их классические аналоги с тремя плитами. Термопластавтоматы TEDERIC серии DH-i обладают модульной конструкцией, позволяющей оптимизировать ваш TEDERIC именно под ваши задачи. Узел впрыска натягивается двумя цилиндрами, что гарантирует оптимальное прилегание сопла и равномерное распределение нагрузки на узел впрыска.
Чем двухплитные термопластавтоматы отличаются от трёхплитных?
Трёхплитная компоновка - самая распространённая на рынке литья пластмасс. Как вы могли догадаться по её названию, в ней присутствует три плиты, а именно: опорная плита, к которой посредством пятиточечного коленорычажного механизма присоединяется подвижная плита. На подвижную плиту навешивается одна из половинок формы. Напротив подвижной плиты располагается неподвижная плита. На неподвижную плиту навешивается вторая половинка формы. В двухплитном термопластавтомате основная идея - это избавление от коленорычажного механизма и опорной плиты, то есть на двухплитном термопластавтомате присутствуют только подвижная и неподвижная плита.
Двухплитная компоновка значительно меньше чем трёхплитная при одинаковом усилии смыкания. В двухплитной компоновке отсутствует коленорычажный механизм, который необходимо смазывать и обслуживать. Помимо этого мы получаем значительный рост КПД при двухплитной компоновке, поскольку из конструкции исключено значительное количество мест испытывающих силу трения, это и коленорычажный механизм и направляющие скольжения, которые чаще всего используются в трёхплитных ТПА. Подвижная плита на двухплитном термопластавтомате как правило располагается на направляющих качения, которые испытывают куда менее значительное трение, чем направляющие скольжения.
Именно поэтому, когда мы говорим о крупногабаритном литье, куда предпочтительнее использовать двухплитную конфигурацию. Более того, начиная с усилия смыкания более чем в 40 000 кН (4000 тонн), теряет всякий смысл использование коленорычажной конструкции трёхплитного термопластавтомата, поскольку он становится слишком массивным и обладает отрицательным коэффициентом КПД.
Кастомизируемый узел смыкания
В зависимости от вашей задачи, узел смыкания термопластавтоматов TEDERIC серии DH-i может быть разработан и создан специально под вас. Карта плит, размеры и длина колонн. Всё это подготавливается именно для вас, что делает термопластавтомат TEDERIC максимально эффективным для вашего изделия!
Оптимизированная конструкция механизма блокировки плит
Механизм блокировки плит на термопластавтоматах TEDERIC DH-i очень мощный и гарантирует вам точное и надёжное запирание формы, вне зависимости от того, насколько высоки режимы и скорости литья. Механизм блокировки оснащается компактным, мощным и быстрым тормозным цилиндром, что обеспечивает высочайшую эффективность узла блокировки и в целом термопластавтоматов TEDERIC.

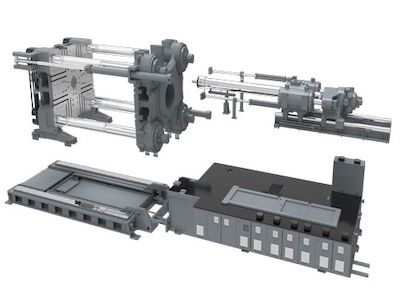

Модульная конструкция
Термопластавтоматы TEDERIC серии DH-i - это современные термопластавтоматы от лидера рынка. Поэтому станки DH-i - модульные. Вы можете комбинировать разнообразные узлы впрыска с различными узлами прессования, значительно оптимизируя комплектацию вашего термопластавтомата. Например, если ваш продукт обладает большими габаритами, при сравнительно тонкой стенке и малой массе, вы можете скомбинировать узел впрыска малого объёма и большие плиты, используя свой ТПА TEDERIC максимально эффективно!
Оптимизированная конструкция колонн
Колонны термопластавтоматов TEDERIC DH-i жёстко встраиваются в неподвижную плиту, что позволяет избежать накапливающейся ошибке при сборной конструкции. Это обеспечивает практически абсолютную параллельность между колоннами, что в свою очередь положительно сказывается на точности литья.
