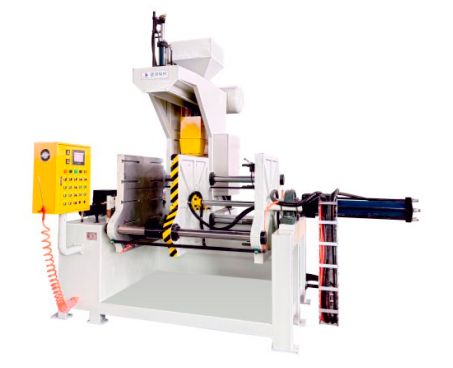

Машины формования песчаных стержней серии Z
Машины формования песчаных стержней серии Z - стандартное решение для массового производства песчаных знаков.
Процесс производства песчаного стержня на первоначальном этапе включает в себя предварительный нагрев зеркала пресс-формы и создание "корочки" - внешней поверхности стержня, состоящей из кварцевого песка, покрытого смолой.
Затем полость стержня заполняется песком и спекается под давлением окончательно, что даёт на выходе качественный песчаный стержень с гладкой поверхностью.
- Повышенной надежностью, так как сборку осуществляет завод-изготовитель с предварительными испытаниями;
- Наличием загрузочного бункера для песчано-смоляной смеси с целью дальнейшей автоматизации процессов в литейном цеху;
- Наличием системой контроля нагрева плит, которая поддерживает стабильную температуру всего технологического процесса и высокое качество формования песчаных стержней и спекания материала без пор и полостей, что в свою очередь гарантирует высокое качество литья изделий в кокиль;
- Механизм наклона узла смыкания осуществляет равномерное распределение песчано-смоляного материала в пресс-форме, а значит идеально подготовленный песчаный стержень для дальнейшего производства отливок;
- Упрощенной системой управления, которая позволяет с легкостью эксплуатировать оборудование и обучать рабочий персонал в считанные часы;
- Системой охлаждения для стабильной работы машины формования без риска аварийной остановки.
- Система ПЛК;
- Стальные плиты;
- Пескодувный резервуар;
- Загрузочный бункер для песчано-смоляной смеси;
- Система электрического нагрева плит;
- Система измерения и контроля температуры;
- Механизм наклона узла смыкания;
- Система загрузки готовой смеси;
- Трансформатор 380В/50Гц.
В современном производстве для изготовления разовых песчано-глинистых и песчано-смоляных стержней применяют машины формования, которые механизируют в основном процессы уплотнения смеси для создания песчаных знаков.
В дальнейшем произведенные песчаные знаки используются для литья изделий на кокильных машинах с большим количеством отверстий и пазов. Таким образом создаются уникальные и сложнотехнические отливки с минимальным циклом литья и затрат электроэнергии на единицу продукции.
В техническом отношении поставляемые нашим заводом машины формования песчаных стержней отличаются:
Спецификация машин формования песчаных стержней с горизонтальными узлами подачи:
| Спецификация | Значение |
| Толщина плит | от 80 до 120 миллиметров |
| Габаритные размеры плит | от 900 х 800 до 1200 х 700 миллиметров |
| Диаметр кантующего цилиндра | от Ø80 до Ø125 миллиметров |
| Угол поворота кантующего цилиндра | 180° градусов |
| Усилие смыкания | 109 килоньютон |
| Усилие размыкания | 87 килоньютон |
| Минимальная высота пресс-формы | от 340 до 450 миллиметров |
| Максимальный ход плит | от 1120 до 1200 миллиметров |
| Мощность главного привода | от 5,5 до 7,5 киловатт |
| Мощность нагрева плит | от 20 до 24 киловатт |
| Параметры подключения | 380 вольт, 50 герц |
| Габариты машины | от 2000 х 3400 х 2800 до 3000 х 4100 х 3600 миллиметров |
