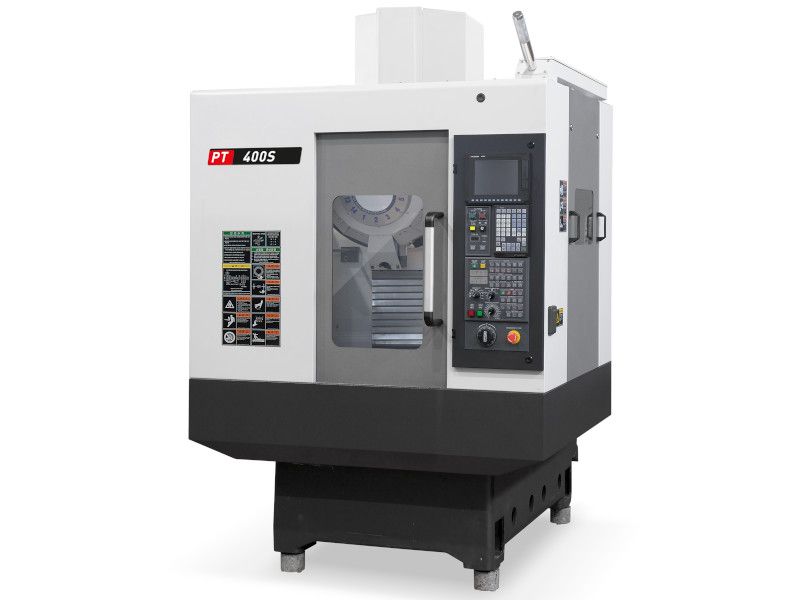

Сверлильно-фрезерный обрабатывающий центр PT400S

Цену вы можете уточнить у менеджера

Сверлильно-фрезерный обрабатывающий центр с ЧПУ PT400S - это сверхпроизводительный станок для решения задач, связанных с массовым производством. Корейский шпиндель на 24 000 об / мин, высокоскоростной сменщик инструмента до 24 позиций, ускоренные перемещения 60 метров в минуту, а также компактные размеры сделали этот станок бестселлером на мировом рынке станков. Продажи этой модели измеряются тысячами в год, а потому машины серии PT всегда можно забрать со склада. Станок оптимизирован под единственную комплектацию, поэтому обладает оптимальным соотношением цена / качество / производительность, и позволят окупить себя в кратчайшие сроки.

Форма заказа

Вертикальный сверлильно-фрезерный обрабатывающий центр с ЧПУ PT400S подходит для решения сверхпроизводительных задач за счёт:

Скорость вращения шпинделя 24 000 об / мин.
Ускоренные перемещения по осям 60 м / мин.
Специально разработанная станина для более эффективного удаления стружки и сопротивляемости тепловому расширению.

Высокая скорость, высокая точность обработки.

Шпиндель станка, который может достигать скорости вращения 24 000 оборотов в минуту разработан компанией самостоятельно. Он позволяет легко поддерживать высокую скорость вращения и высокую прецизионность обработки, что позволяет достигнуть потрясающей производительности и отличных показателей по точности вашего изделия.

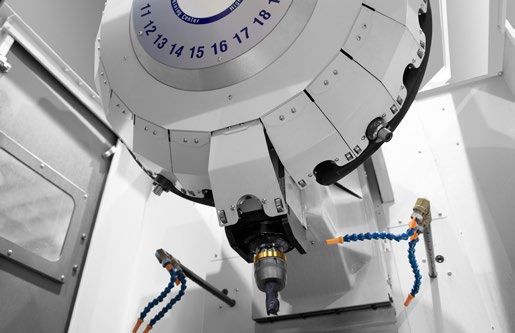

Высокопроизводительный автоматический манипулятор-сменщик инструмента

Автоматический сменщик инструмента, разработанный компанией позволяет достигнуть высочайшей производительности, смена инструмента с одной позиции занимает всего лишь 1,1 секунды, что позволяет минимизировать машинное время, затрачиваемое на обработку одного изделия, а значит снизить его себестоимость.

Повышенная технологичность и стабильность

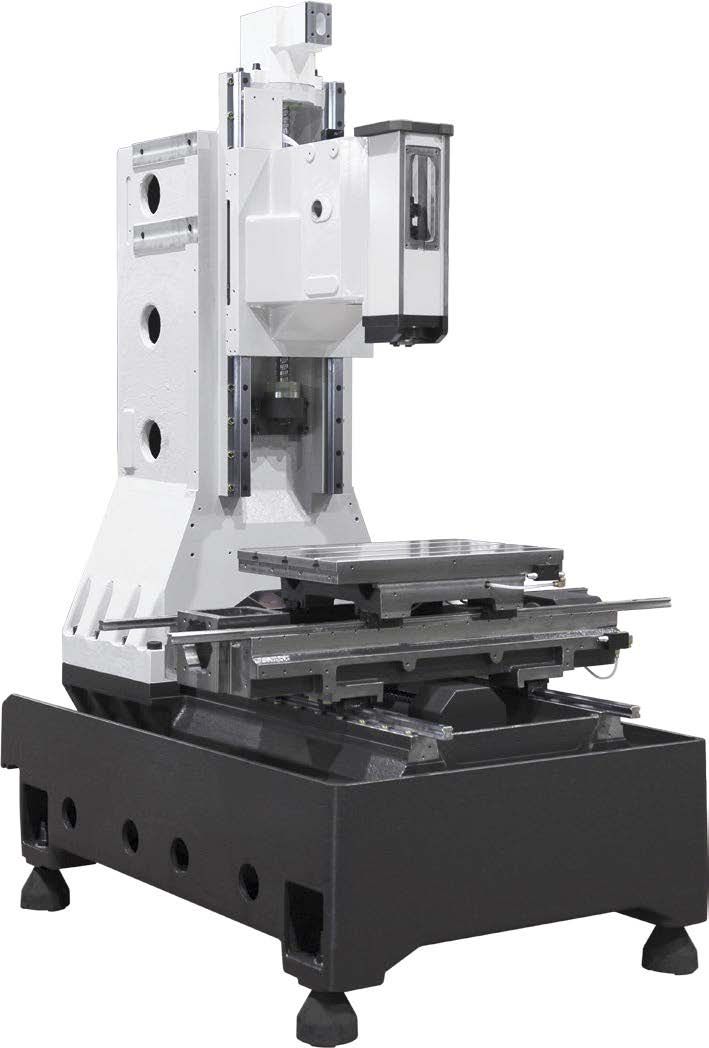

Станкостроительная компания разработала специализированную станину и специализированный стол для удобства оператора, а также снижения центра тяжести, что благоприятно сказывается на точности и стабильности обработки.

Производитель станков - Корейская станкостроительная компания, которая за последние 10 лет стала настоящим гигантом в мире металлообработки. Компания начинала как изготовитель компонентов, подрядчик и производитель для таких лидеров отрасли как DOOSAN и HYUNDAI WIA и других.В 2008 году наш Корейский партнер стал производить станки под собственным брендом.

Преимуществами и отличительными чертами станков являются:

Шпиндели со скоростью вращения до 125 000 оборотов в минуту собственного производства
Сменщики инструмента со скоростью смены инструмента от 1,1 секунды от позиции до позиции собственного производства
Уникальный инновационный подход к проектированию станков, подразумевающий модульную конструкцию станков, что снижает себестоимость производства, а также уникальное качество литья станины
Ускоренные перемещения по осям до 60 метров в минуту
Компания занимает первое место по производству станков для обработки алюминия в Корее и пятое место в мире

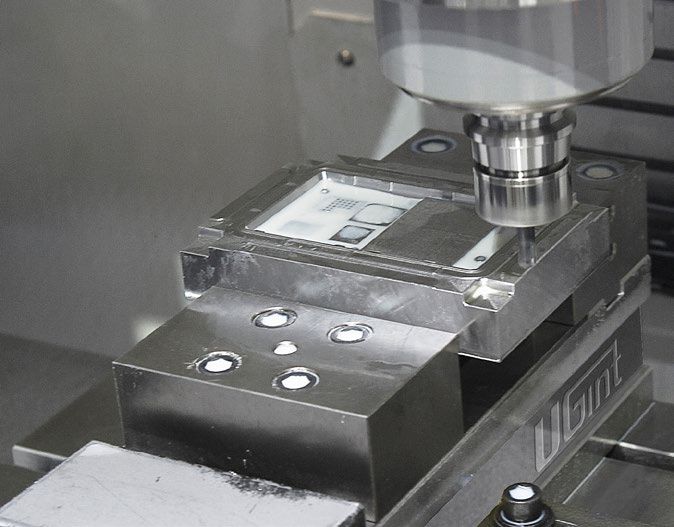

Металлообрабатывающие центры прошли жесточайший контроль качества со стороны таких компании как APPLE и SAMSUNG. Вендорским компаниям этих гигантов поставлено более 9000 единиц оборудования. С высокой долей вероятности корпус смартфона, лежащего у вас в кармане, произведён на наших станках

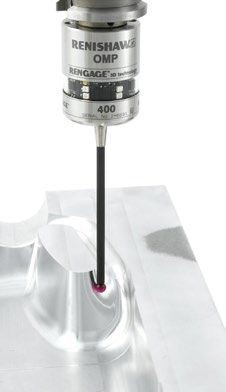

В стандартной комплектации полностью отсутствуют Китайские комплектующие и практически полностью отсутствуют Тайваньские комплектующие. Привода по всем осям MITSUBISHI или FANUC (или SIEMENS) – Япония, Германия. Система числового программного управления MITSUBISHI или FANUC (или SIEMENS) – Япония, Германия. Подшипники NSK – Япония или SKF – Швеция. Линейные направляющие качения HIWIN – Тайвань, на тяжелой серии наших станков используются направляющие SBC – Южная Корея. Глобусные столы и вся оснастка на станках от Корейского производителя – SAMCHULLY. Измерительная оснастка MARPOSS – Италия.

Спецификация	Значение
Размер стола	620 х 390 миллиметров
Грузоподъёмность стола	150 килограмм
Диапазон перемещений по оси X	520 миллиметров
Диапазон перемещений по оси Y	400 миллиметров
Диапазон перемещений по оси Z	350 миллиметров {480 мм. опционально}
Диапазон расстояний от конца шпинделя до поверхности стола	150 - 500 миллиметров {150 - 630 мм. опционально}
Расстояние от оси вращения шпинделя по колонны	444 миллиметра
Ускоренное перемещение по оси X	60 м / мин.
Ускоренное перемещение по оси Y	60 м / мин.
Ускоренное перемещение по оси Z	60 м / мин.
Мощность шпинделя постоянно / 30 минут	2,2 / 3,7 кВт
Максимальная скорость вращения шпинделя	7 / 11 Н*м
Тип привода шпинделя	прямой
Тип сменщика инструмента	Зонтик {манипулятор двойная рука}
Количество позиций для инструмента	14 / {20} {20 / 24}
Тип шпинделя	BBT 30
Максимальный диаметр устанавливаемого инструмента	Ø80 миллиметров
Максимальная длина устанавливаемого инструмента	200 миллиметров
Максимальная масса устанавливаемого инструмента	3 килограмма
Габаритные размеры станка Д х Ш х В	2800 килограмма
Масса станка	2120 х 1600 х 2388 миллиметров

Стандартная комплектация:

Система ЧПУ Mitsubishi, Япония
Привода по всем осям, а также главный привод станка Mitsubishi, Япония
Шпиндель прямого привода, с максимальной скоростью вращения 24 000 об / мин., Республика Корея
Высокоскоростной сменщик инструмента на 14 позиций, типа "Зонтик", Республика Корея
Цельнолитая монолитная станина, отлитая по технологии ХТС, естественного старения, Республика Корея
Световая сигнализация
Освещение рабочей зоны
Полное ограждение рабочей зоны
Виброопоры
Контейнер для стружки
Трансформатор 380В/50Гц

Опции:

Система ЧПУ Fanuc, Япония
Привода по всем осям, а также главный привод станка Fanuc, Япония
Высокоскоростной сменщик инструмента UGint на 20 или 24 позиции, манипулятор типа "Двойная рука", Республика Корея
Боковой стружечный конвейер
Задний стружечный конвейер
Пистолет смазочно-охлаждающей жидкости
Воздушный пистолет
Маслоотделитель
Фильтр маслянного тумана
Модификация станка до 3+1 или 3+2 оси.
Увеличенная на 150 миллиметров колонна
Увеличенная на 300 миллиметров колонна
Система промывки шпинделя
Верхнее ограждение станка

Характеристика	Значение

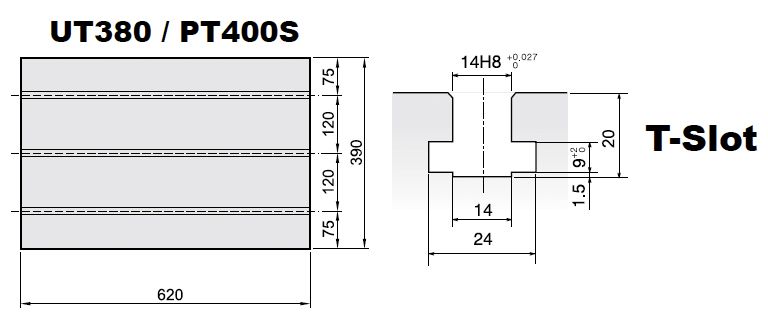

Размер стола	620 х 390 миллиметров
Грузоподъёмность стола	150 килограмм
Диапазон перемещений по оси X	520 миллиметров
Диапазон перемещений по оси Y	400 миллиметров
Диапазон перемещений по оси Z	350 миллиметров {480 мм. опционально}
Диапазон расстояний от конца шпинделя до поверхности стола	150 - 500 миллиметров {150 - 630 мм. опционально}
Расстояние от оси вращения шпинделя по колонны	444 миллиметра
Ускоренное перемещение по оси X	60 м / мин.
Ускоренное перемещение по оси Y	60 м / мин.
Ускоренное перемещение по оси Z	60 м / мин.

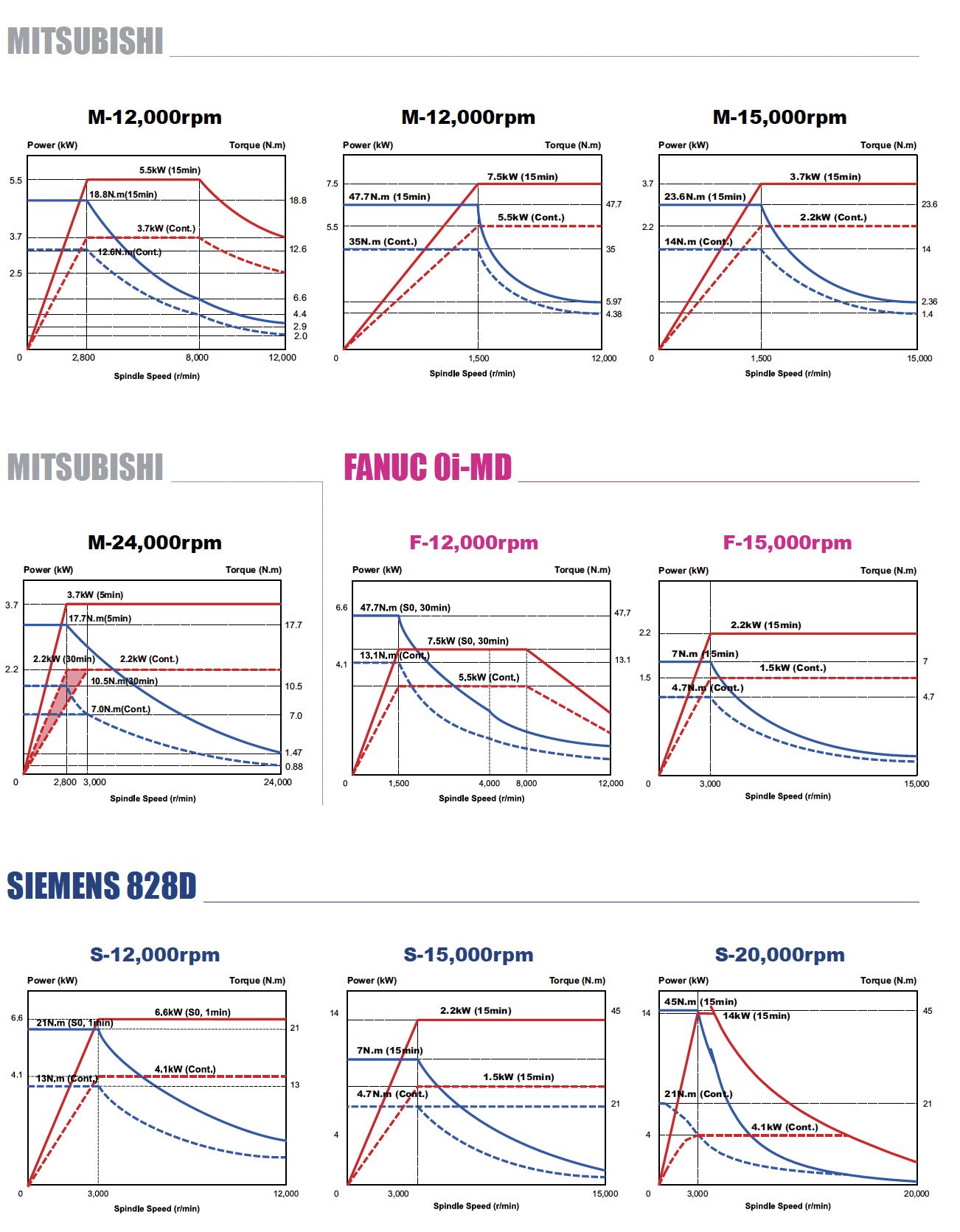

Мощность шпинделя постоянно / 30 минут	2,2 / 3,7 кВт
Максимальный крутящий момент на шпинделе постоянно / 30 минут	7 / 11 Н*м
Тип привода шпинделя	прямой
Тип сменщика инструмента	Зонтик {манипулятор двойная рука}
Количество позиций для инструмента	14 / {20} {20 / 24}
Максимальный диаметр устанавливаемого инструмента	Ø80 миллиметров
Максимальная длина устанавливаемого инструмента	200 миллиметров
Максимальная масса устанавливаемого инструмента	3 килограмма

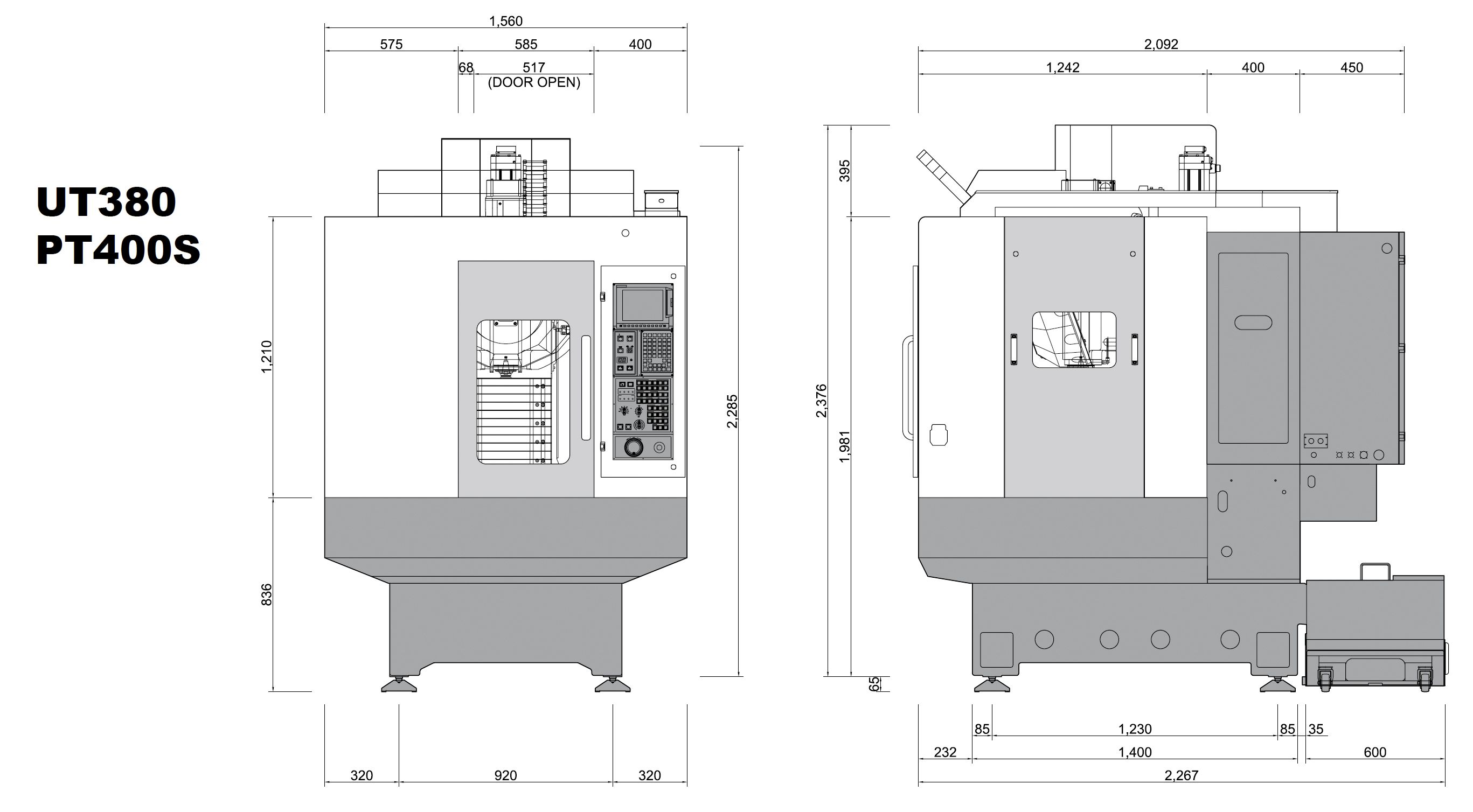

Габаритные размеры станка Д х Ш х В	2120 х 1600 х 2388 миллиметров
Масса станка	2800 килограмм
