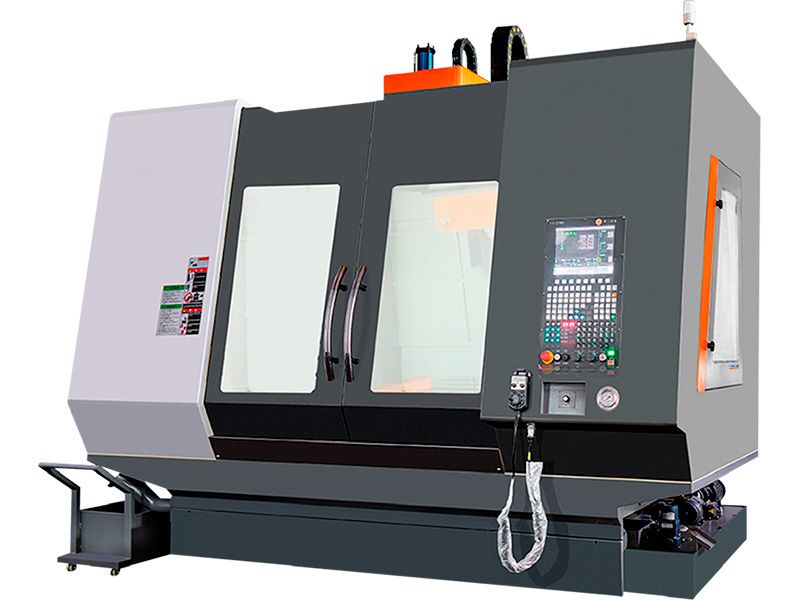

Сверлильный станок с ЧПУ U1165, D1165

Цену вы можете уточнить у менеджера

Сверлильно-фрезерные станки с ЧПУ U-1165, D-1165 - прецизионное оборудование в сфере обработки металлов.

Благодаря своим уникальным характеристикам, можно осуществлять различные операции фрезерования, нарезания, прецизионного сверления и растачивания с высокой точностью, что делает оборудование универсальным для работы.

Станок способен осуществлять операции сверления отверстий различных средних, больших прецизионных металлических деталей при затрате незначительного времени, выдавая высокую точность и скорость изготовления продукции.

Диаметр сверления сверлом для глубокого сверления: Ø1,5 – Ø20 мм.

Диаметр сверления сверлом со сменной пластиной: Ø15 – Ø50 мм.

Форма заказа

Преимуществами и отличительными чертами станков являются:

Станины станков и все основные детали отлиты из высокопрочного серого чугуна марки HT300, проходят строгую термическую обработку и процедуру естественного старения, обладают высокой жесткостью;
Направляющие станка имеют класс точности P, как и у многих корейских заводов-изготовителей оборудования (+/- 0,025 миллиметров на 1 метр длины);
Система ЧПУ третьего поколения Siemens, Fanuc, Syntec c подключением облачного сервиса;
Стойка с ЧПУ оснащена 15-ти дюймовым сенсорным экраном. Удобный и интуитивный интерфейс позволяет легко осуществлять управление технологическими процессами;
Встроенная система охлаждения шпинделя позволяет эффективно эксплуатировать оборудование и продлевает срок службы как самому шпинделю, так и станку в целом;
Оснащение двумя комплектами инструментальных систем "двойная рука" на 16 позиций и 16 люнетов позволяют выполнять широкий спектр прецизионных операций сверления и фрезерования;
Измерительная лазерная система BLUM, которая определяет длины и диаметры инструмента, включая определение инструмента в реальном времени на высокой скорости;
СОЖ под высоким давлением с двойным насосом и семиступенчатой системой фильтрации предотвращает загрязнение систем и позволяет в разы увеличить срок службы станка;
Функция автоматической системы удаления стружки позволяет эффективно и качественно делать обработку изделий, оптимизируя работу оператора и поддерживая рабочую зону станка в чистоте;
Встроенный коллектор улавливания масляного тумана оснащён несколькими фильтрами для сбора паров масел из рабочей зоны, что позволяет повысить срок службы станка и его комплектующих;
Телескопическая защита позволяет сохранять длительное время направляющие и шарико-винтовую пару от грубых механических повреждений, раскаленной стружки, СОЖ.

О производителе:

Компания обладает более чем 15ти летним опытом в области станкостроения и автоматизации производств. Технологическое предприятие, имеющее опыт в исследовании и разработках оборудования вертикального прецизионного глубокого сверления и станков с ЧПУ, с независимыми правами интеллектуальной собственности, и в настоящее время, имеет десятки национальных патентов, в том числе и авторские права на ряд компьютерных программных обеспечений с международными стандартами качества EC.

Демонстрация в действии сверлильного станка с ЧПУ для операций прецизионного сверления:

Спецификация сверлильного станка с ЧПУ:

Спецификация	Значение
Размер стола	1300*600 миллиметров
Характеристики Т-образного паза	5шт18100 миллиметров
Грузоподъёмность стола	1200 килограмм
Ход по оси X	1100 миллиметров
Ход по оси Y	650 миллиметров
Ход по оси Z	от 600 миллиметров
Диапазон расстояний от конца шпинделя до поверхности стола	от 168 до 678 миллиметров
Ход по оси B	400 миллиметров
Ускоренный ход по осям	от 1 до 12 000 миллиметров в минуту
Скорость резания	от 1 до 10 000 миллиметров в минуту
Тип шпинделя	BT40
Максимальная скорость вращения шпинделя	10 000 оборотов в минуту
Мощность привода шпинделя	11 кВт постоянно, 15 кВт пиковая мощность
Мощность первого насоса подачи СОЖ	5,5 кВт
Мощность второго насоса подачи СОЖ	5,5 кВт
Мощность гидравлического насоса	0,75 кВт
Мощность системы СОЖ	0,75 кВт
Диаметр сверления сверлом для глубокого сверления	от Ø1,5 до Ø20 миллиметров
Диаметр сверления сверлом со сменной пластиной	от Ø15 до Ø50 миллиметров
Максимальная глубина сверления	300 миллиметров
Точность позиционирования	0,008 миллиметров
Повторяемость	0,008 миллиметров
Максимальное давление СОЖ	120 Бар
Объем бака СОЖ	400 литров
Масса станка	7000 килограмм
Габаритные размеры станка	330031003000 миллиметров

Комплектация:

Серводвигатель нового поколения;
Шпиндель BT40 до 10 000 оборотов в минуту;
Ружейные сверла TBT из вольфрамовой стали;
Горизонтальные и вертикальные направляющие втулки TBT из вольфрамовой стали;
Система ЧПУ 3-го поколения 22MA;
Сенсорный экран размером 15 дюймов;
Система подачи СОЖ через инструмент с системой фильтрации;
Автоматическая система удаления стружки;
Телескопическая защита направляющих;
Встроенный маслоохладитель;
Встроенный электрошкаф.

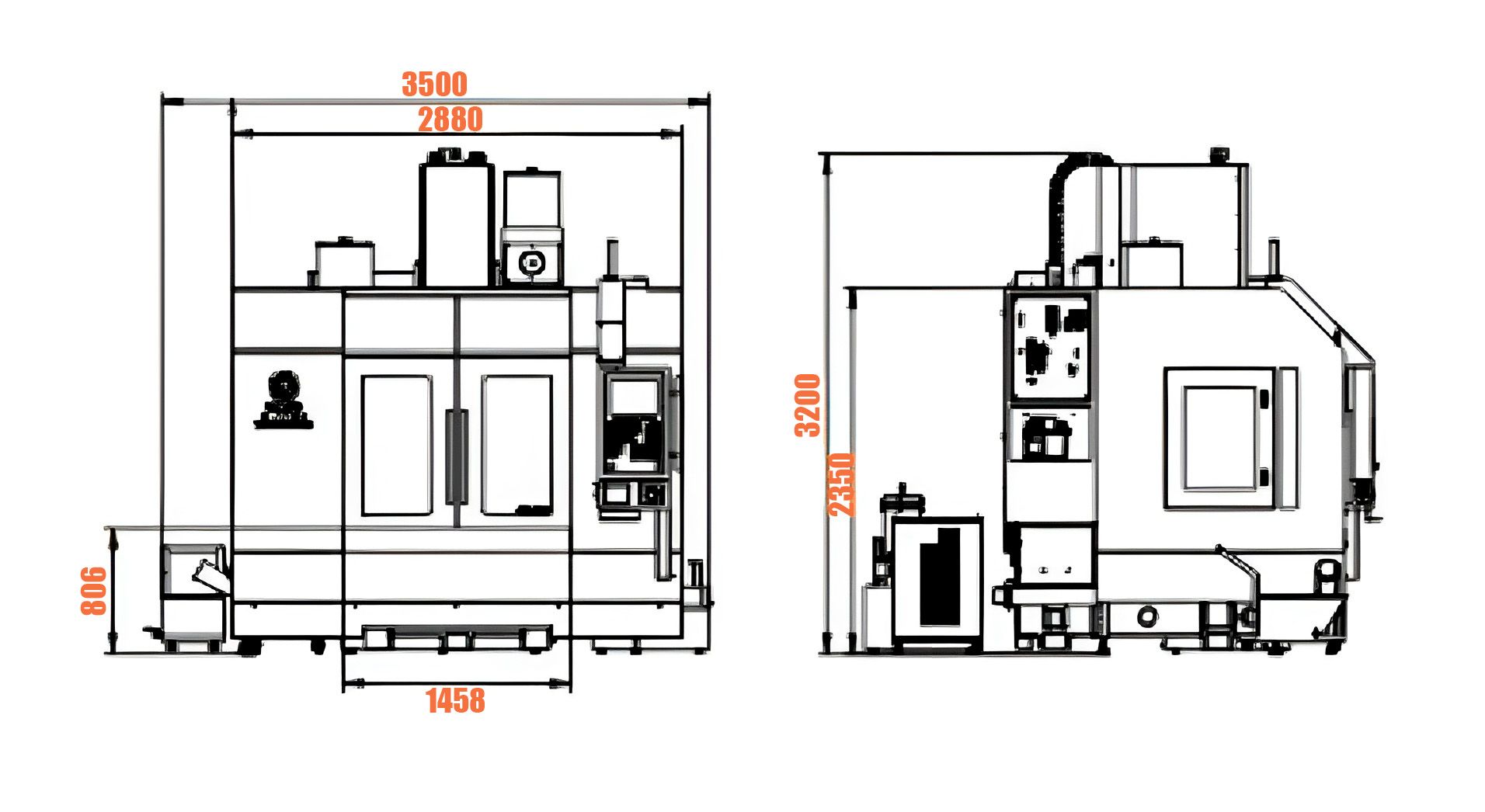

Схема габаритных размеров станка:

Характеристика	Значение
Размер стола	1300*600 миллиметров
Характеристики Т-образного паза	5шт18100 миллиметров
Грузоподъёмность стола	1200 килограмм
Ход по оси X	1100 миллиметров
Ход по оси Y	650 миллиметров
Ход по оси Z	600 миллиметров
Диапазон расстояний от конца шпинделя до поверхности стола	от 168 до 678 миллиметров
Ход по оси B	400 миллиметров
Ускоренный ход по осям	от 1 до 12 000 миллиметров в минуту
Скорость резания	от 1 до 10 000 миллиметров в минуту
Тип шпинделя	BT40
Максимальная скорость вращения шпинделя	10 000 оборотов в минуту
Мощность привода шпинделя	11 кВт постоянно, 15 кВт пиковая мощность
Мощность первого насоса подачи СОЖ	5,5 кВт
Мощность второго насоса подачи СОЖ	5,5 кВт
Мощность гидравлического насоса	0,75 кВт
Мощность системы СОЖ	0,75 кВт
Диаметр сверления сверлом для глубокого сверления	от Ø1,5 до Ø20 миллиметров
Диаметр сверления сверлом со сменной пластиной	от Ø15 до Ø50 миллиметров
Максимальная глубина сверления	300 миллиметров
Точность позиционирования	0,008 миллиметров
Повторяемость	0,008 миллиметров
Максимальное давление СОЖ	120 Бар
Объем бака СОЖ	400 литров
Масса станка	7000 килограмм
Габаритные размеры станка	330031003000 миллиметров

Спецификация станков U-1165, D-1165:

Характеристики / Модели	U-1165	D-1165
Размер стола, мм	1200 x 650
Размеры Т-образного паза, мм	5 / 18 / 100
Грузоподъёмность стола, кг	1300
Ход по оси X, мм	1100
Ход по оси Y, мм	650
Ход по оси Z, мм	900
Диапазон расстояний от конца шпинделя до поверхности стола, мм	140 - 1040
Ход по оси B, мм	420
Ускоренный ход по осям, мм/мин	1-12 000
Скорость резания, мм/мин	1-10 000
Тип шпинделя	BT 40
Максимальная скорость вращения шпинделя, об/мин	10 000
Мощность привода шпинделя, кВт	11 / 15
Мощность насоса подачи СОЖ (1), кВт	3,75
Мощность насоса подачи СОЖ (2), кВт	5,6
Мощность гидравлического насоса, кВт	0,75
Мощность системы СОЖ, кВт	0,75	0,37
Диаметр сверления сверлом для глубокого сверления, мм	Ø1,5 - Ø20
Диаметр сверления сверлом со сменной пластиной, мм	Ø15 - Ø50
Максимальная глубина сверления, мм	300
Точность позиционирования, мм	0,008
Повторяемость, мм	0,008
Максимальное давление СОЖ, Бар	120
Объем бака СОЖ, л	400
Тип смены инструмента (левый)	-	Горизонтальный, 16 шт
Тип смены инструмента (правый)	-	Горизонтальный, 16 шт
Тип крепления инструмента	-	BT 40
Масса станка, кг	6500	7000
Габаритные размеры станка, мм	3500 х 3260 х 3200

Комплектация:

Серводвигатель нового поколения;
Шпиндель BT40 до 10 000 оборотов в минуту;
Ружейные сверла TBT из вольфрамовой стали;
Горизонтальные и вертикальные направляющие втулки TBT из вольфрамовой стали;
Система ЧПУ 3-го поколения 22MA;
Сенсорный экран размером 15 дюймов;
Система подачи СОЖ через инструмент с системой фильтрации;
Автоматическая система удаления стружки;
Телескопическая защита направляющих;
Встроенный маслоохладитель;
Встроенный электрошкаф.
