Станки для зубофрезерования Geepro
Зубофрезерные станки серии G и YK применяются для изготовления цилиндрических прямозубых и косозубых колес, валов-шестерен и червячных колес.
Станки широко используются в крупносерийном, среднесерийном и мелкосерийном производстве машиностроительных предприятий: железнодорожное машиностроение, автомобилестроение, горнопромышленное машиностроение, судостроение, производство нефтепромыслового оборудования.
Комплектация зубофрезерных станков:
Основой станка являются литая чугунная станина и литая колонна.
Базовые детали станка изготовляются из высокопрочного чугуна HT300 и в обязательном порядке проходят процедуру старения для снятия внутренних напряжений перед механической обработкой. Это исключает дальнейшее коробление и обеспечивает геометрическую и технологическую точность станка на длительное время эксплуатации.
Станок имеет классическую вертикальную компоновку. Ось заготовки расположена вертикально, ось инструмента - горизонтально. Это обеспечивает удобство установки крупных заготовок на стол станка и удобство манипуляций с тяжелыми инструментальными оправками и червячными фрезами.
Угол наклона зубьев формируется за счет поворота (наклона) инструментального шпинделя вокруг горизонтальной оси. Инструментальный суппорт имеет гидравлическую блокировку для надежного удержания в заданном положении.
Модельный ряд зубофрезерных станков:

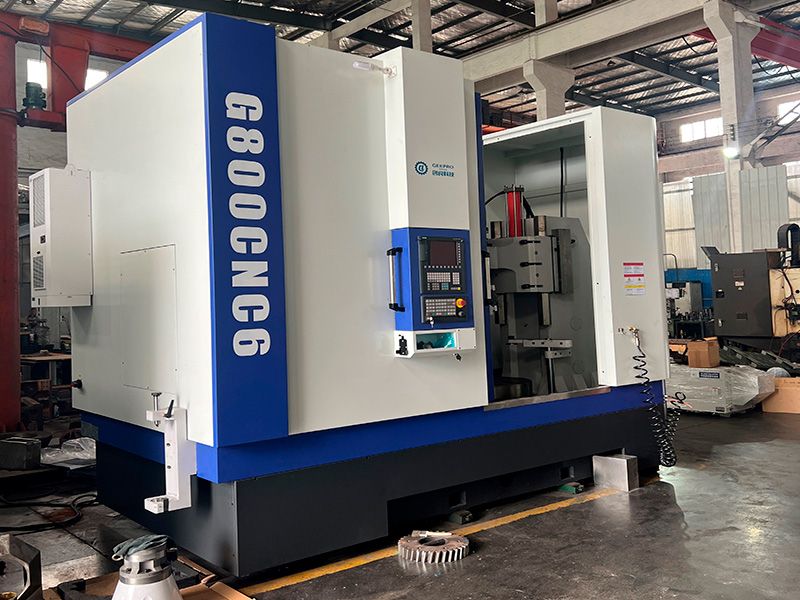

Максимальный диаметр венца: Ø800 миллиметров Максимальный модуль: 12 миллиметров Прямой привод
ПодробнееМаксимальный диаметр венца: Ø320 миллиметров Максимальный модуль: 6 миллиметров Два варианта исполнения
