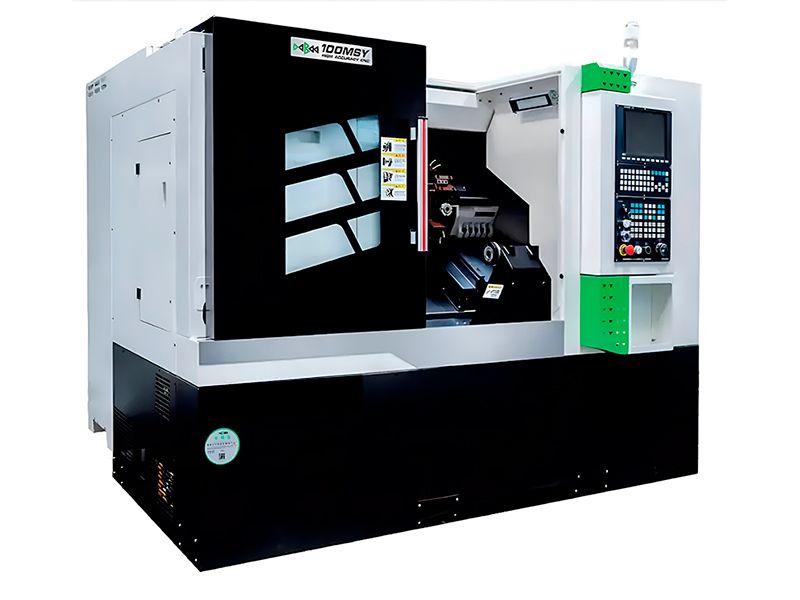

ТОКАРНЫЙ СТАНОК С ОСЬЮ Y 100MSY
Цену вы можете уточнить у менеджера
Токарно-фрезерный обрабатывающий центр с осью Y обеспечивает широчайшие технологические возможности металлообработки тел вращения сложной конфигурации в области ±50 миллиметров. Высокоскоростной, мощный с высоким крутящим моментом шпиндель приводится в движение синхронным двигателем с постоянными магнитами, что обеспечивает высокоточную и производительную обработку с максимально достижимой точностью и чистотой поверхности.
Форма заказа
- Система ЧПУ Siemens
- Синхронный двигатель с постоянными магнитами, крутящий момент до 110 Н*м
- Цельнолитая монолитная станина, естественного старения
- Револьверная токарно-фрезерная головка с возможностью подачи по оси Y
- Световая сигнализация
- Освещение рабочей зоны
- Полное ограждение рабочей зоны
- Виброопоры
- Система ЧПУ Fanuc
- Система ЧПУ Syntec
- Система диалогового программирования
- Шпиндель с возможностью вращения до 6000 об/мин
- Боковой стружечный конвейер
- Загрузчик прутка (Барфидер)
- Инструмент для вытягивания прутка (Барпуллер)
- Блоки для приводного инструмента
Обзор токарного станка C400K
Токарная обработка сковороды на токарном станке C400K
Токарно-фрезерная высокопроизводительная обработка прутка на токарном обрабатывающем центре C46K
Станины токарных обрабатывающих центров C500K
Испытания токарно-фрезерного обрабатывающего центра C400K
Высокопроизводительная токарно-фрезерная обработка детали типа "Сопло" на станке C320K
Спецификация токарного станка с осью Y:
| Спецификация | Значение |
| Максимальный диаметр над станиной | Ø500 миллиметров |
| Максимальная длина обработки | 350 миллиметров |
| Максимальный диаметр прутка | Ø45 миллиметра |
| Тип фланца шпинделя | A2-5 / A2-4 с противошпинделем |
| Диаметр отверстия в шпинделе | Ø56 миллиметров / Ø36 миллиметров c противошпинделем |
| Диапазон скорости вращения шпинделя | от 50 до 5000 об / мин , от 50 до 6000 об / мин с противошпинделем |
| Максимальный крутящий момент на шпинделе | 110 Н*м / 24,3 Н*м на противошпинделе |
| Тип патрона | Гидравлический |
| Размер патрона | 6 дюймов / 5 дюймов на противошпинделе |
| Ускоренные перемещения по осям X / Y / Z | 25 / 10 / 25 м/мин. |
| Крутящий момент по осям X / Y / Z / Z1 | 10 / 10 / 10 / 4 Н*м |
| Диапазон перемещений по оси X | 220 миллиметров |
| Диапазон перемещений по оси Y | ±40 миллиметров |
| Диапазон перемещений по оси Z | 360 миллиметров |
| Тип направляющих | Линейные направляющие качения |
| Тип сменщика инструмента | револьверный, 12 позиций, BMT45 |
| Максимальное сечение державки устанавливаемого инструмента | 20*20 миллиметров |
| Максимальный диаметр державки устанавливаемого инструмента | Ø32 миллиметров |
| Тип задней бабки | программируемая с сервоприводом / в комплектации с противошпинделем отсутствует |
| Конус пиноли | MT4 / в комплектации с противошпинделем отсутствует |
| Диапазон перемещений задней бабки | 390 миллиметров / в комплектации с противошпинделем отсутствует |
| Энергопотребление | 22 кВА / 31,5 кВА с противошпинделем |
| Масса станка | 3100 килограмм |
| Габариты станка длина Х ширина Х высота | 2190*1780*1800 миллиметров |
