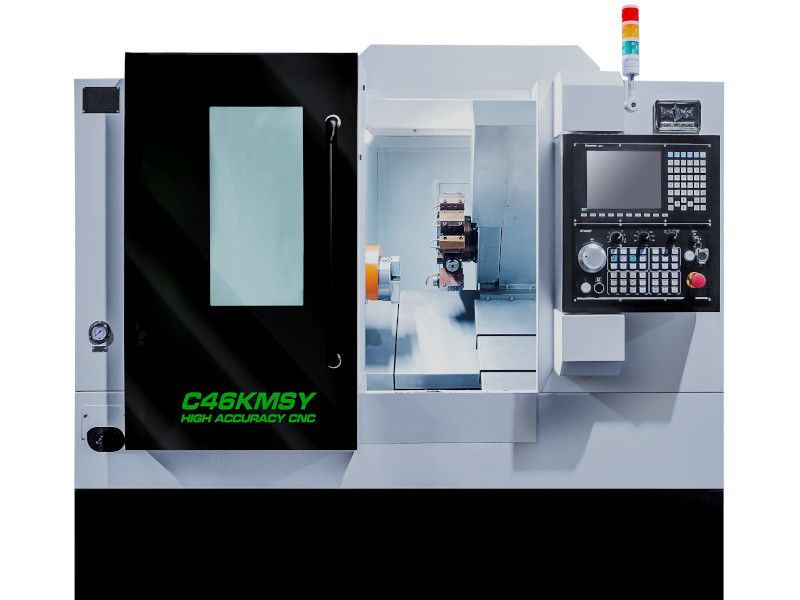

Токарный станок с осью Y C46K MSY

Цену вы можете уточнить у менеджера

Компактный, высококлассный токарно-фрезерный обрабатывающий центр с ЧПУ C46K MSY позволяет выполнять широчайший спектр токарно-фрезерных операций, а также обработку сложных поверхностей в диапазоне ±30 миллиметров. Максимальная скорость вращения шпинделя вплоть до 6000 оборотов в минуту и высокий крутящий момент до 110 Н*м достигаются за счёт синхронного привода на постоянных магнитах.

Форма заказа

Обзор токарного станка C400K

Токарная обработка сковороды на токарном станке C400K

Токарно-фрезерная высокопроизводительная обработка прутка на токарном обрабатывающем центре C46K

Станины токарных обрабатывающих центров C500K

Испытания токарно-фрезерного обрабатывающего центра C400K

Высокопроизводительная токарно-фрезерная обработка детали типа "Сопло" на станке C320K

Спецификация токарного станка с осью Y:

Спецификация	Значение
Максимальный диаметр над станиной	Ø460 миллиметров
Максимальный диаметр над направляющими	Ø140 миллиметров
Максимальная длина обработки	220 миллиметров
Максимальный диаметр прутка	Ø45 миллиметров
Тип фланца шпинделя	А2-5
Диаметр отверстия в шпинделе	Ø56 миллиметра
Диапазон скорости вращения шпинделя	от 60 до 5000 оборотов в минуту (опционально до 6000 оборотов минуту)
Тип привода шпинделя	Синхронный двигатель с постоянными магнитами
Максимальный крутящий момент на шпинделе	110 ньютон на метр
Тип патрона	Гидравлический
Размер патрона	6 дюймов
Ускоренные перемещения по осям X / Z	20 / 25 метров в минуту
Крутящий момент по осям X / Z	7,5 / 7,5 ньютон на метр
Диапазон перемещений по оси X	250 миллиметров
Диапазон перемещений по оси Y	± 30 миллиметров
Диапазон перемещений по оси Z	250 миллиметров
Количество устанавливаемого инструмента	12 штук
Максимальное сечение державки устанавливаемого инструмента	20*20 миллиметров
Тип направляющих	Роликовые направляющие качения
Тип сменщика инструмента	револьверный, 12 позиций, BMT
Энергопотребление	18,5 кВА
Масса станка	3000 килограмм
Габариты станка длина Х ширина Х высота	252017802000 миллиметров

Стандартная комплектация:

Система ЧПУ Siemens
Синхронный двигатель с постоянными магнитами, крутящий момент до 110 Н*м
Цельнолитая монолитная станина, естественного старения
Револьверная токарно-фрезерная головка с возможностью подачи по оси Y
Световая сигнализация
Освещение рабочей зоны
Полное ограждение рабочей зоны
Виброопоры

Опции:

Система ЧПУ Fanuc
Система ЧПУ Syntec
Система диалогового программирования
Шпиндель с возможностью вращения до 6000 об/мин
Боковой стружечный конвейер
Загрузчик прутка (Барфидер)
Инструмент для вытягивания прутка (Барпуллер)
Блоки для приводного инструмента

Характеристика	Значение
Максимальный диаметр над станиной	Ø460 миллиметров
Максимальный диаметр над направляющими	Ø140 миллиметров
Максимальная длина обработки	220 миллиметров
Максимальный диаметр прутка	Ø45 миллиметров
Тип фланца шпинделя	А2-5
Диаметр отверстия в шпинделе	Ø56 миллиметров
Диапазон скорости вращения шпинделя	от 60 до 5000 (6000 опционально) об / мин.
Тип привода шпинделя	cинхронный двигатель с постоянными магнитами
Максимальный крутящий момент на шпинделе	110 Н*м
Тип патрона	Гидравлический
Размер патрона	6 дюймов
Ускоренные перемещения по осям X / Z	25 / 25 м/мин.
Крутящий момент по осям X / Z	7,5 / 7,5 Н*м
Диапазон перемещений по оси X	250 миллиметров
Диапазон перемещений по оси Y	±30 миллиметров
Диапазон перемещений по оси Z	250 миллиметров
Тип направляющих	роликовые направляющие качения
Тип сменщика инструмента	револьверный, 12 позиций, BMT
Максимальное сечение державки устанавливаемого инструмента	20*20 миллиметров
Энергопотребление	18,5 кВА
Масса станка	3000 килограмм
Габариты станка длина Х ширина Х высота	252017802000 миллиметров
