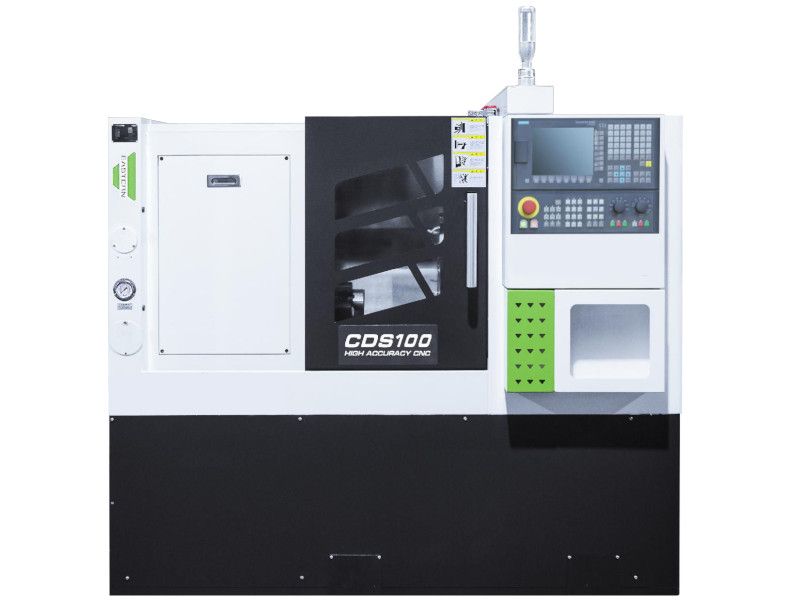

Токарный обрабатывающий центр CDS100
Цену вы можете уточнить у менеджера
Высокоскоростной токарный обрабатывающий центр с ЧПУ, позволяет обрабатывать детали с повышенными требованиями по точности и шероховатости поверхности. Использование синхронного двигателя с постоянными магнитами в качестве привода шпинделя позволяет достигать скорости вращения до 6000 об/мин., а также высокого крутящего момента вплоть до 110 Н*м. Задняя бабка с сервоприводом, а также возможность дооснащения станка пруткоподатчиком или барпуллером открывает позволяет автоматизировать токарную обработку тонких и относительно длинных изделий.
Форма заказа
Обзор токарного станка C400K
Токарная обработка сковороды на токарном станке C400K
Токарно-фрезерная высокопроизводительная обработка прутка на токарном обрабатывающем центре C46K
Станины токарных обрабатывающих центров C500K
Испытания токарно-фрезерного обрабатывающего центра C400K
Высокопроизводительная токарно-фрезерная обработка детали типа "Сопло" на станке C320K
Спецификация токарно-обрабатывающего центра:
Спецификация | Значение |
Максимальный диаметр над станиной | Ø450 миллиметров |
Максимальный диаметр над направляющими | Ø230 миллиметров |
Максимальная длина обработки | 360 миллиметров |
Максимальный диаметр прутка | Ø45 миллиметра |
Тип фланца шпинделя | А2 - 5 |
Диаметр отверстия в шпинделе | Ø56 миллиметра |
Диапазон скорости вращения шпинделя | от 50 до 5000 оборотов в минуту (до 6000 оборотов в минуту) |
Тип привода шпинделя | Синхронный двигатель с постоянными магнитами |
Максимальный крутящий момент на шпинделе | 110 ньютон на метр |
Тип патрона | Гидравлический |
Размер патрона | 6 дюймов |
Ускоренные перемещения по осям X / Z | 25 / 30 метров в минуту |
Крутящий момент по осям X / Z / Z1 | 4 / 6 / 6 ньютон на метр |
Диапазон перемещений по оси X | 170 миллиметров |
Диапазон перемещений по оси Z | 400 миллиметров |
Тип направляющих | Роликовые направляющие качения |
Количество устанавливаемого инструмента | 8 / 12 штук |
Максимальное сечение державки устанавливаемого инструмента | 25*25 миллиметров / Ø32 миллиметров |
Тип задней бабки | Сервопривод |
Конус пиноли | МТ4 |
Ход задней бабки | 420 миллиметров |
Масса станка | 20 кВА |
Габаритные размеры станка Д х Ш х В | 2600 килограмм |
Энергопотребление станка | 1940*1370*1710 миллиметров |
