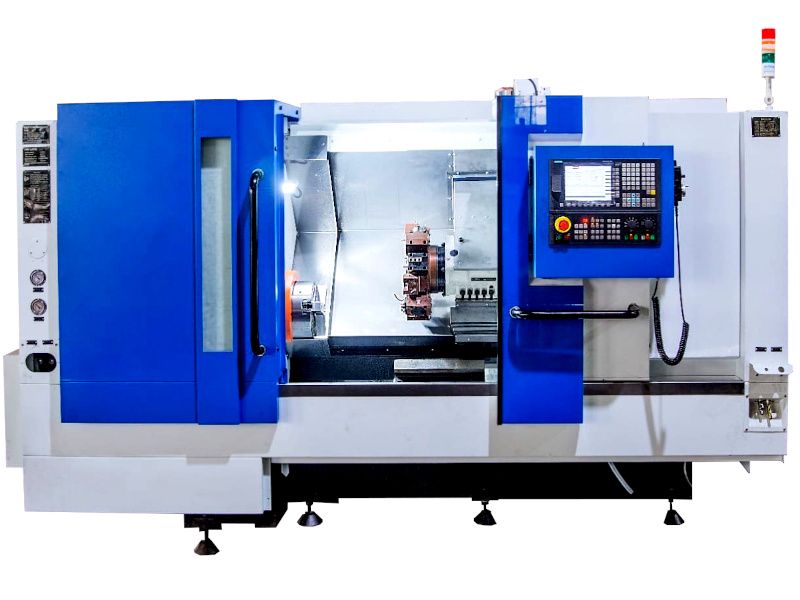

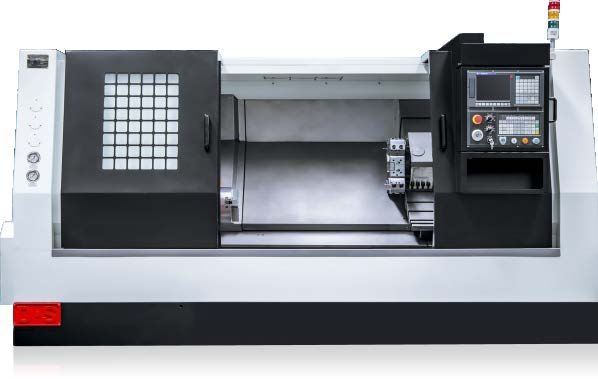

Токарный обрабатывающий центр DS C400K-L
Удлинённый токарный станок с ЧПУ DS C400K-L - это оптимальное решение для высокопроизводительной обработки изделий размерами до Ø400 миллиметров в диаметре на 1000 миллиметров в длину. Станок обладает мощным приводом с максимальной производительностью до 15 кВт, что позволяет его использовать на высоких режимах резания. В конструкции станка применено множество конструктивных и технологических решений, обеспечивающих высокую производительность, точность и стабильность обработки. При этом станок DS C400K-L обладает низкой стоимостью в сравнении с аналогами, а значит при совокупности его характеристик обладает лучшей окупаемостью! А РМЦ в 1000 миллиметров значительно расширяет технологические возможности станка.
- Полностью закрытая рабочая зона.
- Роликовая шарико-винтовая пара и направляющие качения от Тайваньского производителя рассчитаны на тяжёлый уровень нагрузок при максимально возможных ускоренных перемещениях. Система привода суппорта хорошо сопротивляется тепловым расширениям, сохраняя прецизионность и стабильность на тяжёлых режимах резания, что позволяет производить высокопроизводительную обработку на максимальных режимах без потери стабильности и точности процесса.
- Револьверная головка с сервоприводом хорошо сопротивляется механическим и тепловым деформациям на максимально возможных режимах резания.
- Электрошкаф станка оснащён теплообменником, что позволяет работать без перегрева электронной части станка.
- Станок оснащён стружечным конвейером скребкового типа, что позволяет удалять стружку из зоны резания с максимальной эффективностью.
- Система ЧПУ Siemens
- Привода по всем осям, а также главный привод станка Siemens
- Шпиндель ременного привода, с максимальной скоростью вращения до 3000 об / мин.
- Цельнолитая монолитная станина, естественного старения,
- Световая сигнализация
- Освещение рабочей зоны
- Полное ограждение рабочей зоны
- Виброопоры
- Задняя бабка
- Система ЧПУ Fanuc
- Привода по всем осям, а также главный привод станка Fanuc
- Боковой стружечный конвейер
- Загрузчик прутка (Барфидер)
- Револьверная головка стандарта BMT45, с возможностью установки приводного инструмента
Сервопривод шпинделя / гидравлический трёхкулачковый патрон / 8-ми позиционная револьверная головка / роликовые направляющие качения / гидравлическая задняя бабка / РМЦ 1000 миллиметров
Монолитная станина с углом наклона 45 градусов.
Цельнолитая станина с углом наклона в 45 градусов гарантирует оптимальный сход стружки, минимальные тепловые расширения и максимальную стабильность на любых режимах резания.

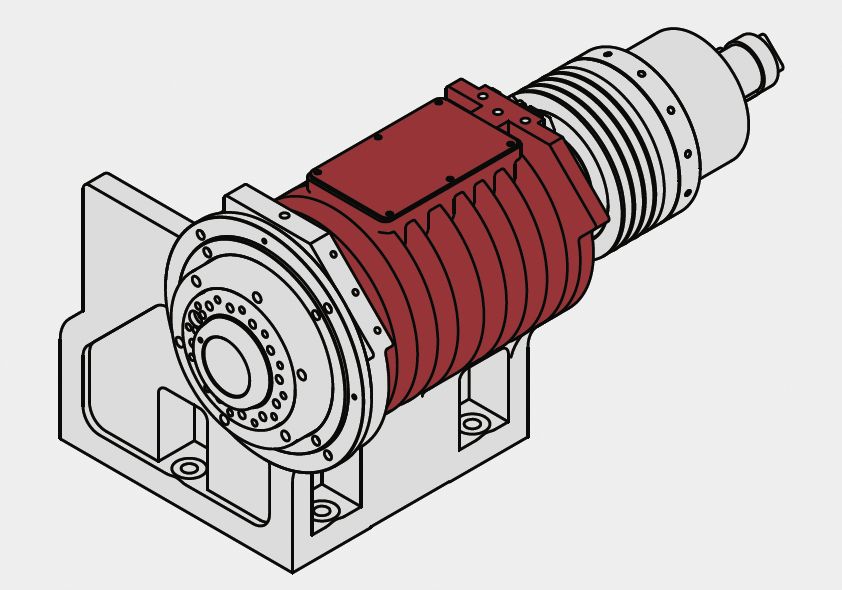

Шпиндель
Шпиндель станка обладает литым корпусом с рёбрами, отводящими тепло, что гарантирует стабильность работы шпинделя с минимальными тепловыми расширениями.
+Скорость вращения шпинделя до 3000 оборотов в минуту
+Пиковая мощность шпинделя 15 кВт
+Диаметр отверстия шпинделя Ø62 миллиметра

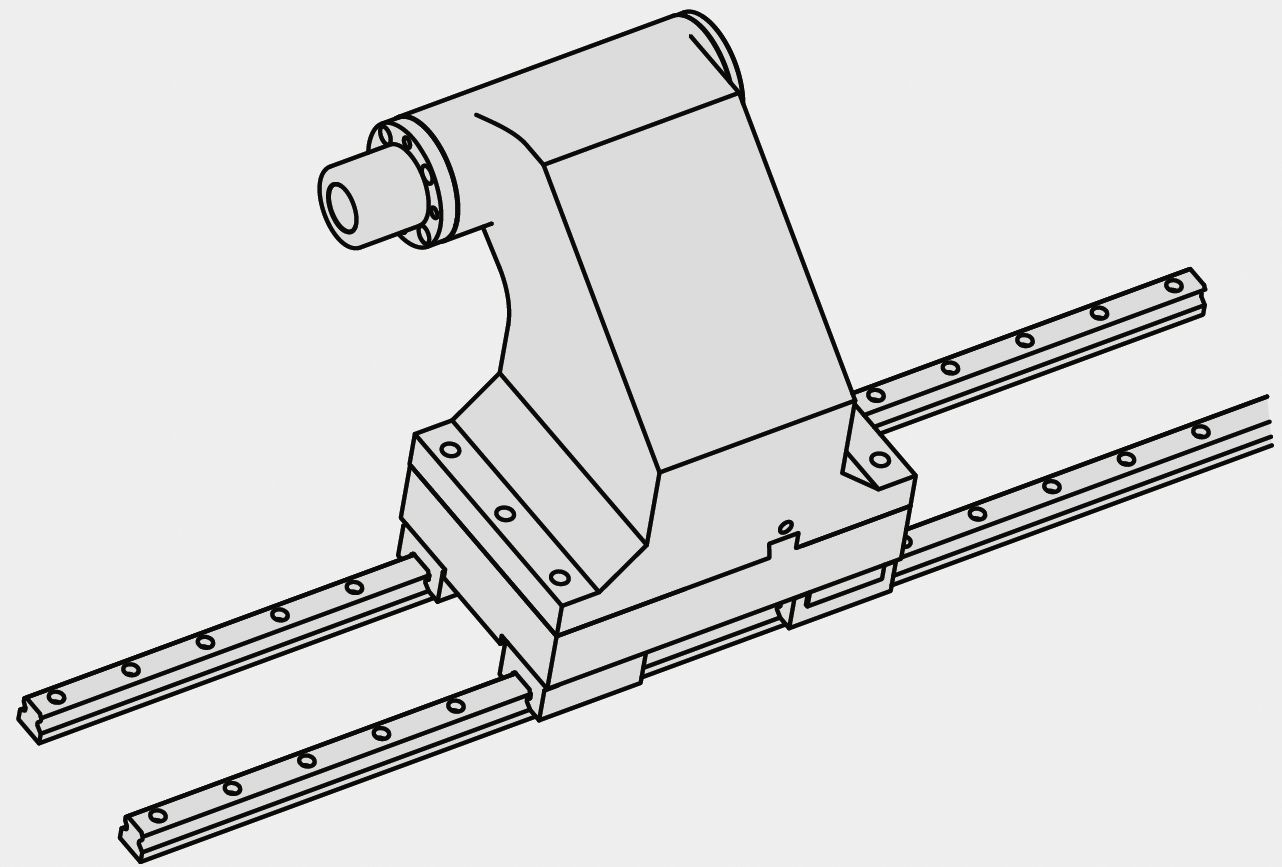

Программируемая гидравлическая задняя бабка
Программируемая высокоэффективная задняя бабка с гидравлической пинолью в стандартной комплектации позволяет значительно расширить технологические возможности станка.
Интегрированный суппорт
Суппорт станка с ускоренными ходами по осям X / Z до 25 м / мин, позволяет использовать станок максимально производительно.
Обзор токарного станка C400K
Токарная обработка сковороды на токарном станке C400K
Токарно-фрезерная высокопроизводительная обработка прутка на токарном обрабатывающем центре C46K
Станины токарных обрабатывающих центров C500K
Испытания токарно-фрезерного обрабатывающего центра C400K
Высокопроизводительная токарно-фрезерная обработка детали типа "Сопло" на станке C320K
Спецификация токарно-обрабатывающего центра с ЧПУ:
| Спецификация | Значение |
| Максимальный диаметр над станиной | Ø400 миллиметров |
| Максимальный диаметр над направляющими | Ø250 миллиметров |

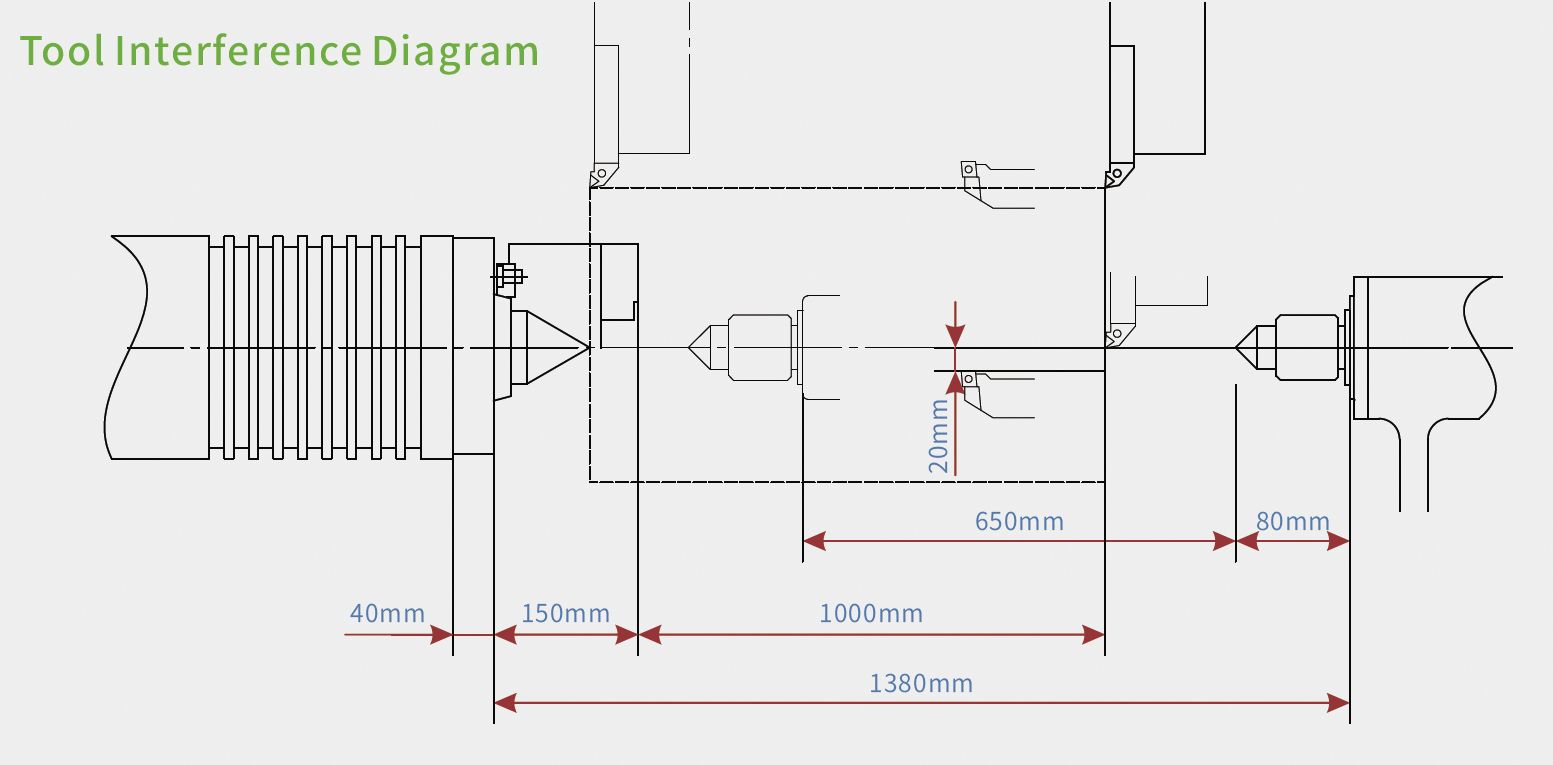

| Максимальная длина обработки | 1000 миллиметров |
| Максимальный диаметр прутка | Ø45 миллиметров |
| Тип фланца шпинделя | А2-6 |
| Диаметр отверстия в шпинделе | Ø62 миллиметра |
| Диапазон скорости вращения шпинделя | от 50 до 3000 оборотов в минуту |
| Тип привода шпинделя | Сервопривод |
| Максимальный крутящий момент на шпинделе | 72 ньютон на метр |
| Номинальная / Максимальная мощность | 11 / 15 киловатт |
| Тип патрона | Гидравлический (вакуумный) |
| Размер патрона | 8 дюймов (10 дюймов) |
| Ускоренные перемещения по осям X / Z | 20 / 25 метров в минуту |
| Крутящий момент по осям X / Z | 7,5 / 7,5 ньютон на метр |
| Диапазон перемещений по оси X | 200 миллиметров |
| Диапазон перемещений по оси Z | 1100 миллиметров |
| Количество устанавливаемого инструмента | 8 штук |
| Максимальное сечение державки устанавливаемого инструмента | 25*25 миллиметров |
| Тип задней бабки | Программируемая гидравлическая |
| Диаметр пиноли задней бабки | Ø88 миллиметров |
| Диапазон перемещений пиноли | 85 миллиметров |
| Конус пиноли | МТ5 |
| Энергопотребление | 17 кВА |
| Масса станка | 4800 килограмм |
| Габариты станка длина Х ширина Х высота | 3560 х 1700 х 2000 миллиметров |
