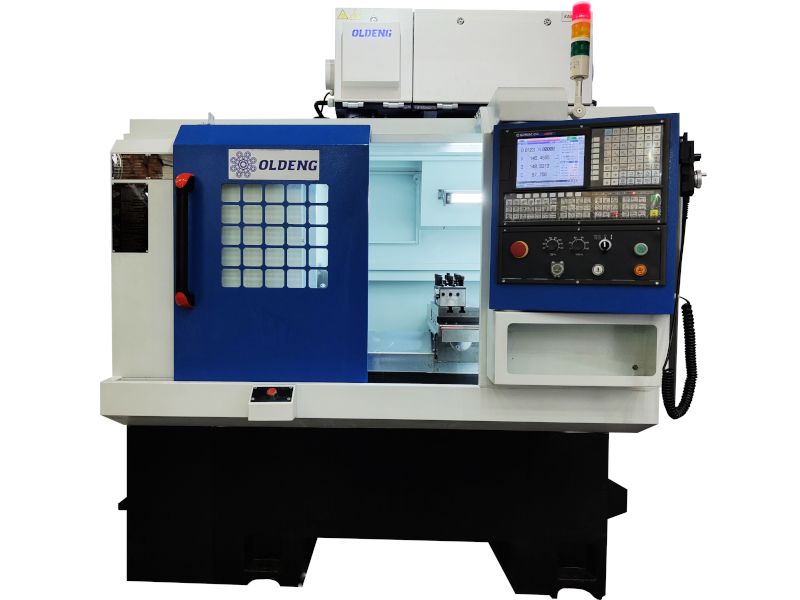

Токарный станок с ЧПУ CJK6130L

Цену вы можете уточнить у менеджера

Токарный станок с ЧПУ DS CJK6130L - это отличное решение для обработки малогабаритных изделий размерами до Ø275 миллиметров в диаметре на 200 миллиметров в длину с высокой точностью. В конструкции станка применено множество конструктивных и технологических решений, обеспечивающих высокую производительность, точность и стабильность обработки. При этом станок DS CJK6130L обладает низкой стоимостью в сравнении с аналогами, а значит при совокупности его характеристик обладает лучшей окупаемостью! Станок DS CJK6130L отлично зарекомендовал себя в приборостроительной, аэрокосмической и медицинской отраслях промышленности!

Форма заказа

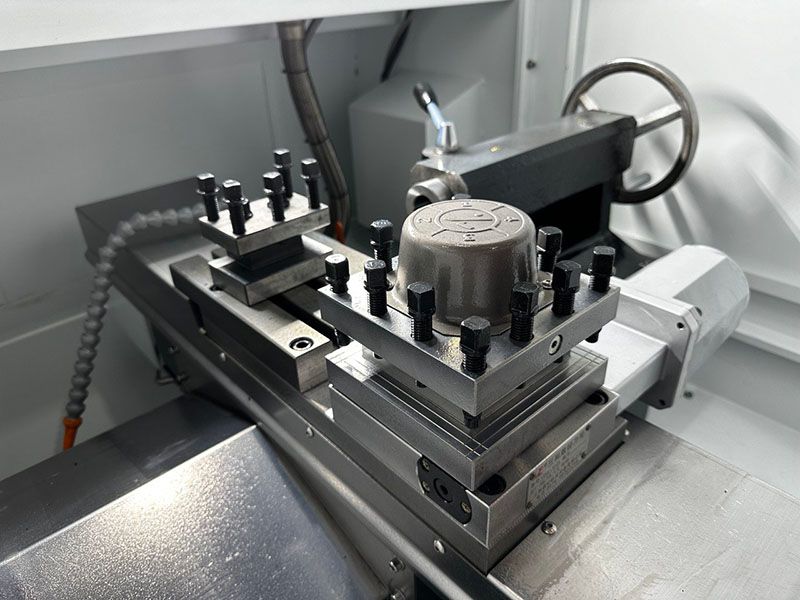

    Инструментальная плита / направляющие качения

    • Станок CJK6130L - это высокоточный компактный станок, созданный специально для высокоточной обработки малогабаритных изделий. Станок отлично себя показывает в приборостроительной, аэрокосмической и медицинской отраслях промышленности.
    • Шариковинтовые пары по осям X и Z подсоединены к приводам напрямую через упругую муфту, что минимизирует люфты по осям. Роликовые направляющие качения обеспечивают отличную точность и эффективно сопротивляются механическим и тепловым нагрузкам.
    • Направляющие станка полностью закрытые
    • Станок обладает полностью закрытой рабочей зоной для защиты оператора станка и окружающей среды

    Шпиндель

    Высокоскоростной шпиндель станка оснащён подшипниками тяжёлой серии, что позволяет ему сопротивляться значительным нагрузкам на любых режимах резания. Шпиндель станка очень стабильный и точный.

    +Диапазон скоростей вращения шпинделя от 50 до 3000 об / мин.

    +Мощность шпинделя 4 кВт

    +Отверстие в шпинделе Ø48 миллиметров

    Суппорт

    Суппорт станка по оси X на направляющих скольжения, а по оси Z на направляющих качения, что позволяет совместить между собой отличную скорость станка и его производительность с высокой точностью и стабильностью на любых режимах резания.

    +Диапазон перемещений по осям X / Z = 280 / 320 миллиметров

    +Ускоренные перемещения по осям X / Z = 12 / 20 м / мин. соответственно

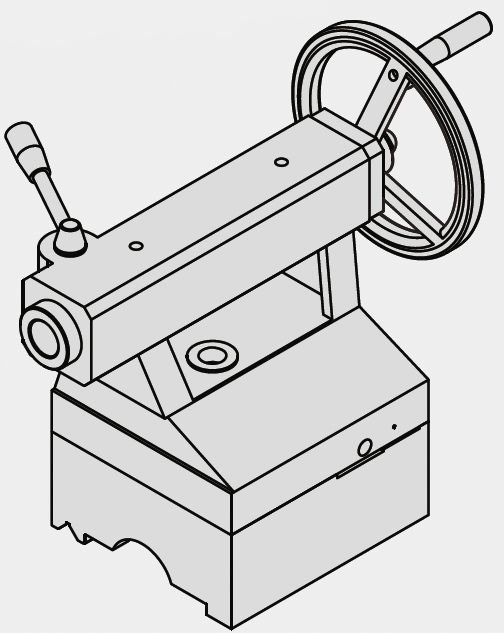

    Задняя бабка

    +Диаметр пиноли задней бабки Ø54 миллиметров

    +Диапазон ходов пиноли 150 миллиметров

    +Конус пиноли МТ4

    Обзор токарного станка C400K

    Токарная обработка сковороды на токарном станке C400K

    Токарно-фрезерная высокопроизводительная обработка прутка на токарном обрабатывающем центре C46K

    Станины токарных обрабатывающих центров C500K

    Испытания токарно-фрезерного обрабатывающего центра C400K

    Высокопроизводительная токарно-фрезерная обработка детали типа "Сопло" на станке C320K

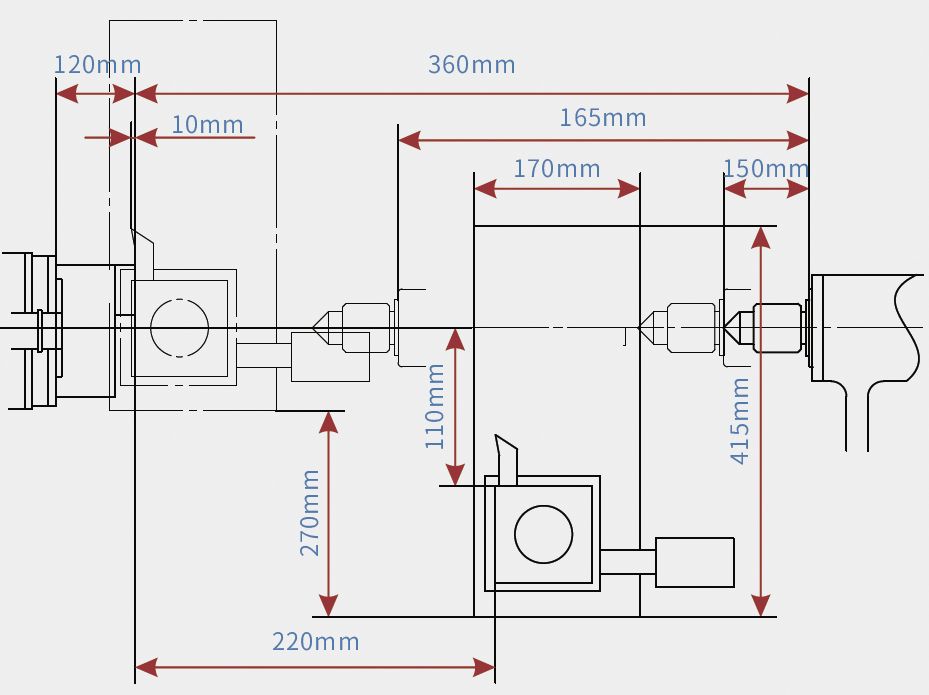

    Спецификация токарного станка с ЧПУ:

    Спецификация Значение
    Максимальный диаметр над станиной Ø275 миллиметров
    Максимальный диаметр над направляющими Ø150 миллиметров
    Максимальный диаметр прутка Ø36 миллиметров
    Максимальная длина обработки 200 миллиметров
    Тип фланца шпинделя А2-5
    Диаметр отверстия в шпинделе Ø48 миллиметров
    Диапазон скорости вращения шпинделя от 50 до 3000 об/ мин
    Максимальный крутящий момент на шпинделе 35 Н*м
    Номинальная мощность шпинделя 4 кВт
    Тип патрона Гидравлический
    Размер патрона 6 дюймов
    Ускоренные перемещения по осям X / Z 12 / 20 м / мин
    Крутящий момент по осям X / Z 4 / 6 Н*м
    Диапазон перемещений по оси X 280 миллиметров
    Диапазон перемещений по оси Z 320 миллиметров
    Количество устанавливаемого инструмента 4 штуки
    Максимальное сечение державки устанавливаемого инструмента 20 х 20 миллиметра
    Тип задней бабки Механическая
    Диаметр пиноли задней бабки Ø54 миллиметра
    Диапазон перемещений пиноли 150 миллиметров
    Конус пиноли МТ4
    Энергопотребление 8 кВА
    Масса станка 1450 килограмм
    Габариты станка длина Х ширина Х высота 1845 х 1230 х 1680 миллиметров

    Стандартная комплектация:

    • Система ЧПУ Siemens
    • Привода по всем осям, а также главный привод станка Siemens
    • Шпиндель с максимальной скоростью вращения до 3000 об / мин.
    • Цельнолитая монолитная станина, естественного старения,
    • Световая сигнализация
    • Освещение рабочей зоны
    • Полное ограждение рабочей зоны
    • Виброопоры
