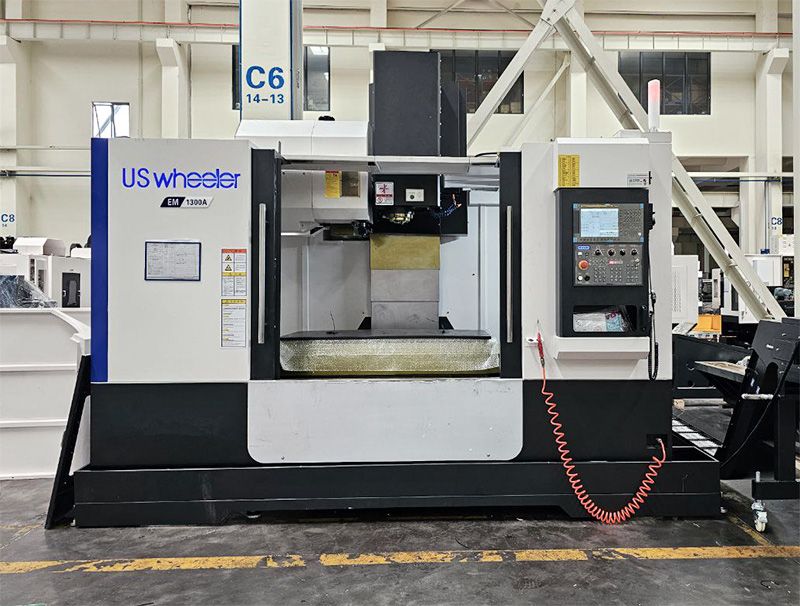

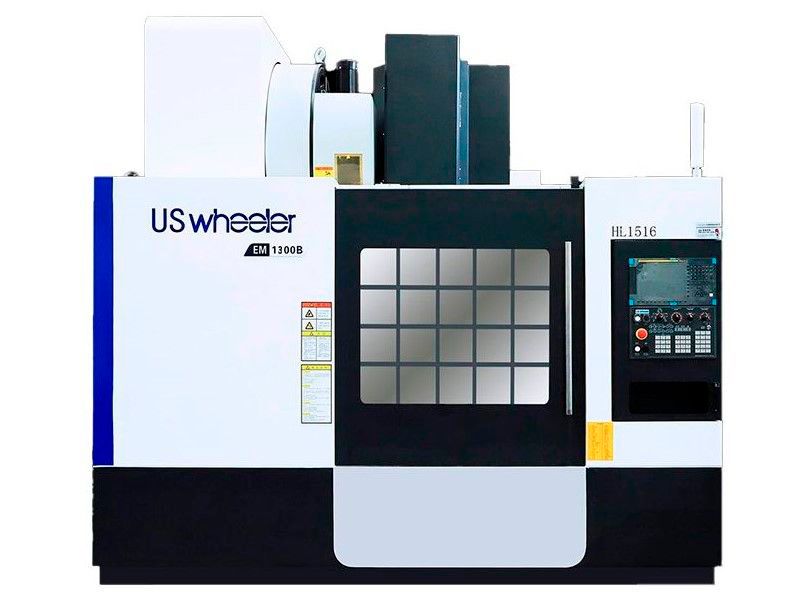

Фрезерный обрабатывающий центр EM1300
Станки US Wheeler EM1300 - классика среди фрезерных обрабатывающих центров с ЧПУ. Станки с монолитными чугунными станинами, естественного старения, отлитыми на том же заводе, что и для ведущих Корейских станкостроительных компаний. Направляющими качения. Серия станков разработана инженерами, ранее участвовавшими в разработке станков ведущих Корейских производителей. Станки US Wheeler комплектуются деталями исключительно ведущих мировых производителей в сфере станкостроения. Оптимальное соотношение цена / качество.
- Монолитная станина станка естественного старения отливается на том же заводе и по тем же технологиям, что и для ведущих корейских производителей (класс точности P, у других производителей класс точности H).
- Направляющие станка HIWIN / PMI, класс точности P (+/- 0,025 миллиметров на 1 метр длины)
- Шарико-винтовая пара HIWIN / PMI, с двойным преднатяжением, класс точности C3 (+/- 0,03 миллиметра на 1 метр длины)
- Системы ЧПУ и электроника Fanuc / Siemens / Mitsubishi (Япония / Германия)
- Электрика Schneider / OMRON (Франция / Япония)
- Пневматика SMC (Япония)
- Кабеля Leoni (Германия)
- Реле IDEC (Япония)
- Маховик Euchner (Германия)
- Подшипники NSK / FAG (Япония / Германия)
- Шпиндели Kenturn (Тайвань)
- KUKA (Германия)
- ABB (Швейцария)
- UGint, Doosan, Hyundai Wia (Корея)
- Станки разработаны специалистами, ранее занимавшими руководящие посты в ведущих Корейских станкостроительных компаниях

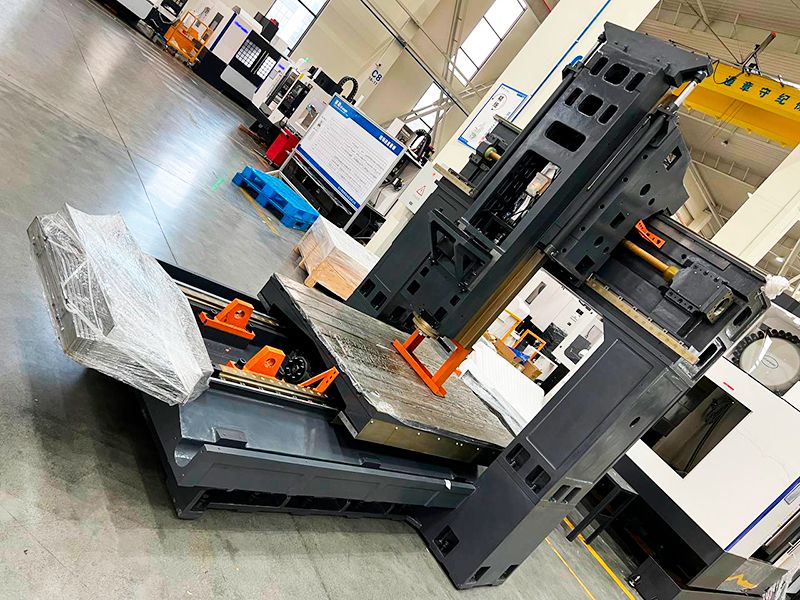

- Станины станков US Wheeler изготавливаются на том же заводе, что и для ведущих Корейских станкостроительных компаний
- Станины станков US Wheeler проходят процедуру естественного старения и обладают повышенным классом точности (P class)

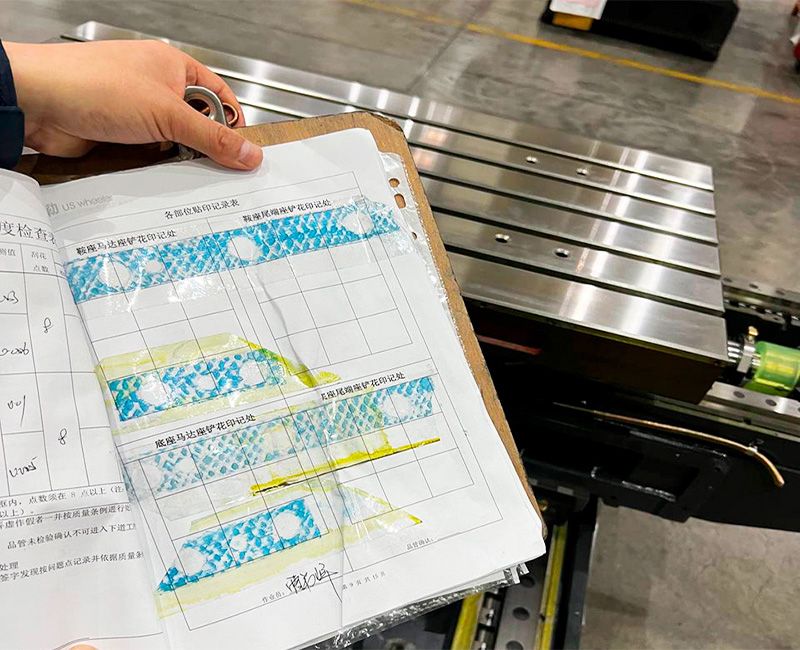

- Основания под направляющие станков проходят процедуру шабрения вручную
- Производственные площадки компании US Wheeler сертифицированы в соответствии со стандартом ISO9001:2015 Швейцарской компанией SGS (Сентябрь 2020 года)
- Заводы US Wheeler следуют идеологии "чистого" и "бережливого" производства
- Все станки, производимые компанией US Wheeler проходят процедуру испытаний на холостых ходах, а также обмеряются с использованием оборудования от компании Renishaw
- Система ЧПУ: Fanuc, Siemens, Mitsubishi, GSK, Syntec, KND
- Устройство охлаждения СОЖ
- Централизованная автоматическая система смазки
- Наружные кожуха
- Телескопическая защита направляющих
- Обдув конуса шпинделя
- Автоматическая смена инструмента на 24 позиции
- Трансформатор
- Электрошкаф
- Импульсный электронный маховичок ручного управления
- Освещение рабочей зоны оператора
- Сигнальный светофор
- ЖК-монитор пульта управления
- Инструмент и ящик с инструментом
- Руководство по эксплуатации станка
- Пневматический воздушный пистолет
- Водный пистолет
- Стружечный конвейер ленточного типа
- Устройство охлаждения масла шпинделя
- Система подачи СОЖ через конус шпинделя
- Поворотный стол с ЧПУ (4ая ось, 5ая ось)
- Автоматическая система измерения инструмента
- Ручная / Автоматическая угловая головка
- Автоматическая система смены инструмента на 30 позиций
- ZF редуктор
- Система измерения детали
- Оптические линейки
- Система подачи СОЖ через инструмент 20 / 30 Бар, с системой фильтрации
- ShopMill, ShopTun, Manual Guide i, NaviMill, NaviLathe (диалоговые системы программирования станка)
- Шпиндель прямого привода до 12 000 оборотов в минуту
- Увеличение мощности шпинделя
- Сепаратор СОЖ
- Гидростанция 7Ocean (Тайвань)
- Система фильтрации масляного тумана КАМА (Россия)
О станке
Станки US Wheeler серии EM - классическое решение для металлообрабатывающего производства. Станки серии EM подходят для операций фрезерования, сверления, нарезания резьбы, силовой обработки. Фрезерные обрабатывающие центра EM Series обладают классической консольной компоновкой и оснащены лучшими и наиболее популярными компонентами лучших мировых производителей.
Всё вышеперечисленное позволяет работать нашим станкам US Wheeler серии EM десятки лет без нареканий. Оснащение станков комплектующими лучших и наиболее популярных мировых производителей позволяет не только обеспечить надёжность оборудования, но и также позволяет обеспечивать постгарантийное обслуживание в кратчайшие сроки.
О производителе

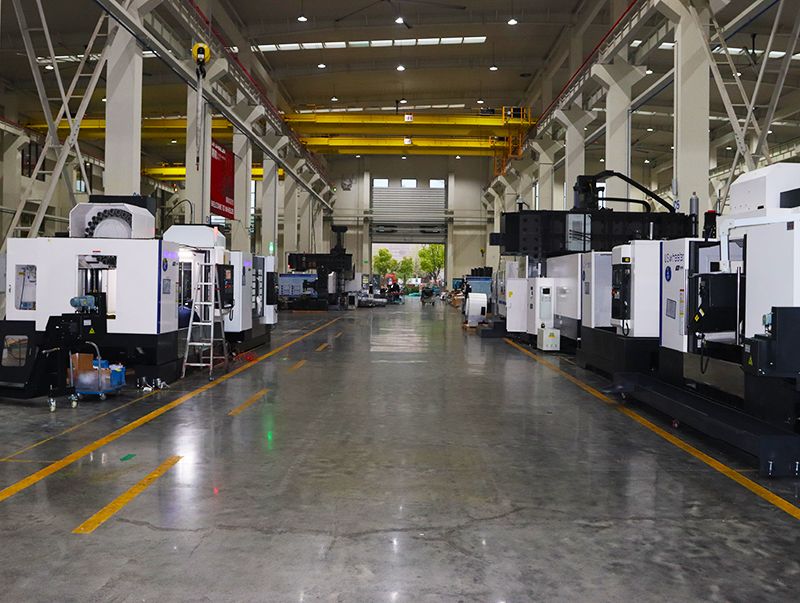

Компания US Wheeler обладает более чем 20ти летним опытом в области станкостроения и автоматизации производств. Бренд US Wheeler был создан в 2015 году и на данный момент занимает лидирующие позиции в области поставок металлообрабатывающего оборудования в Китае. Предприятие обладает двумя производственными площадками с обще площадью более чем 43 000 квадратных метров. В компании имеется собственный отдел НИОКР общей площадью более чем 3000 квадратных метров, укомплектованный 50 высококвалифицированными инженерами.
US Wheeler стратегический партнёр таких лидеров как:
US Wheeler - станки с Корейским ДНК
О высочайшем классе компании US Wheeler в производстве металлообрабатывающего оборудования говорит следующее:
Спецификация фрезерного обрабатывающего центра:
| Спецификация | Значение |
| Максимальное перемещение по осям Х / Y / Z | 1300 х 700 х 700 миллиметров |
| Размер стола | 1400 x 700 миллиметров |
| Грузоподъемность стола | 1000 килограммов |
| Размер Т-образных пазов | 5 х 18 х 125 миллиметров |
| Максимальная скорость вращения шпинделя | 8000 оборотов в минуту при шпинделе ВТ 40 {6000 оборотов в минуту при шпинделе BT 50} |
| Мощность привода шпинделя | 11 / 15 киловатт при шпинделе ВТ 40 {15 / 18,5 киловатт при шпинделе ВТ 50} |
| Номинальный / Максимальный крутящий момент на шпинделе | 52,5 / 118 ньютон на метр при шпинделе BT 40 {143 / 236 ньютон на метр при шпинделе ВТ 50} |
| Ускоренное перемещение по осям X / Y / Z | 36 / 36 / 24 метров в минуту при шпинделе BT 40 {24 / 24 / 24 метров в минуту при шпинделе BT 50} |
| Тип привода шпинделя | Ременный |
| Шпиндель | BT40 / BT50 |
| Автоматический сменщик инструмента | 24 / 30 позиции |
| Точность позиционирования | ± 0,006 миллиметра |
| Повторяемость | ± 0,004 миллиметра |
| Габариты станка | 3400 x 2600 x 3200 миллиметра |
| Масса станка | 7800 килограммов при шпинделе ВТ 40 {8000 килограммов при шпинделе ВТ 50} |
| Энергопотребление станка | 30 киловольт-ампер |
Стандартная комплектация
Опции

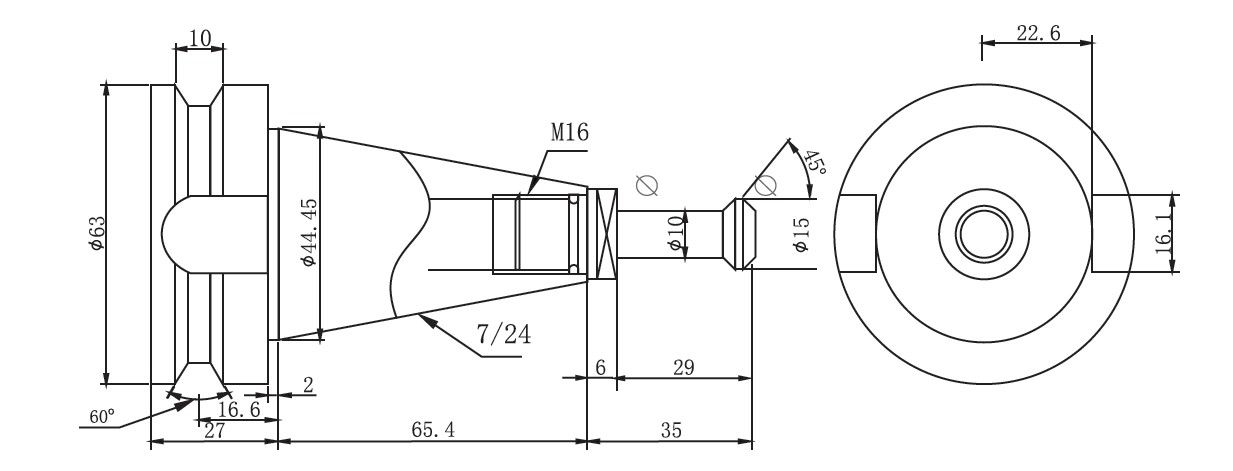

Схема шпинделя ВТ 40
Схема шпинделя ВТ 50

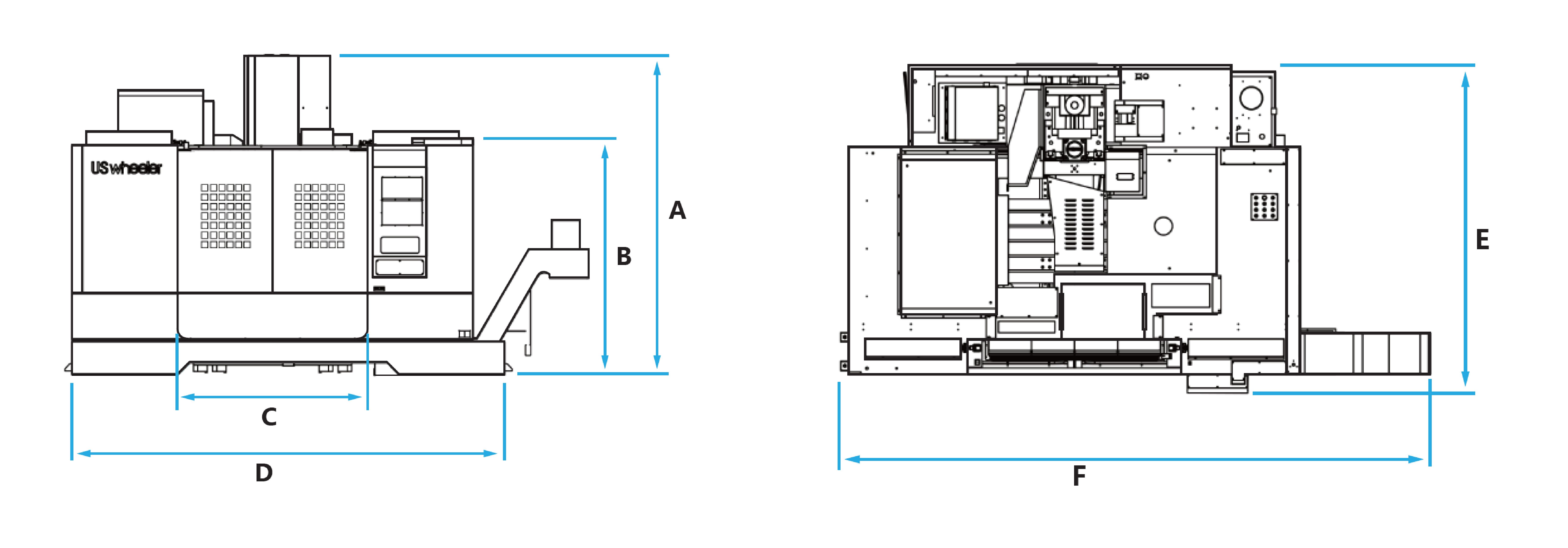

Схема габаритных размеров станка
| Модель / Параметр | А, мм | B, мм | C, мм | D, мм | E, мм | F, мм | W, кг |
| EM 1300А / EM 1300B | 3150 | 2270 | 1600 | 3670 | 2720 | 4430 | 7800 |

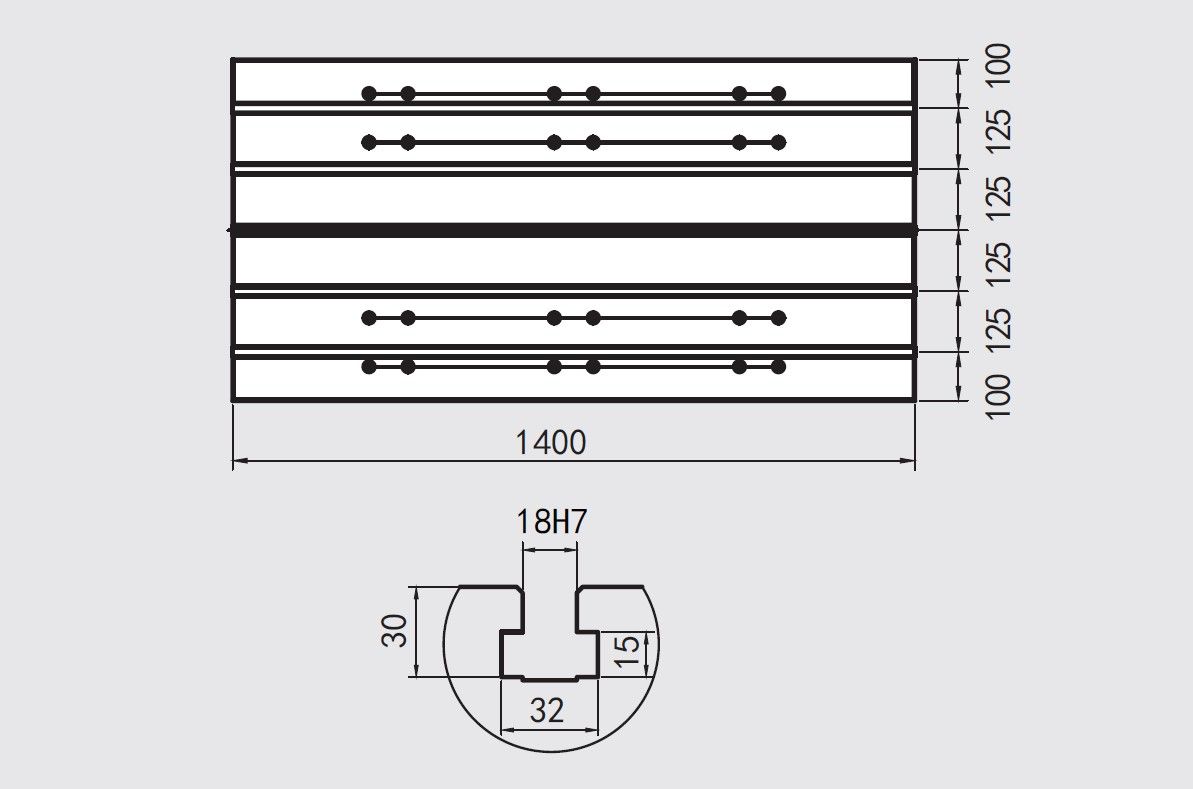

Схема рабочего стола

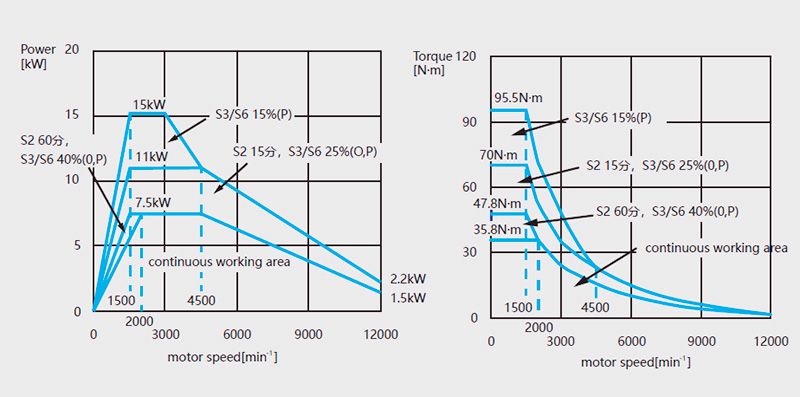

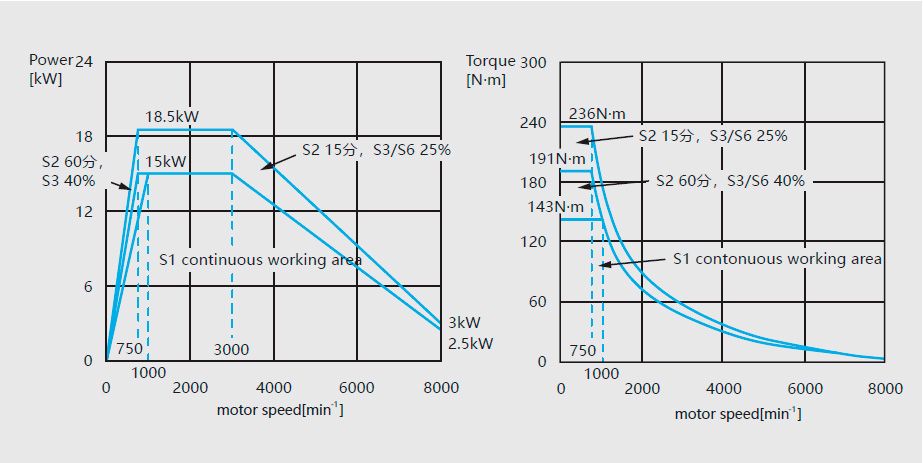

Схема работы приводов
