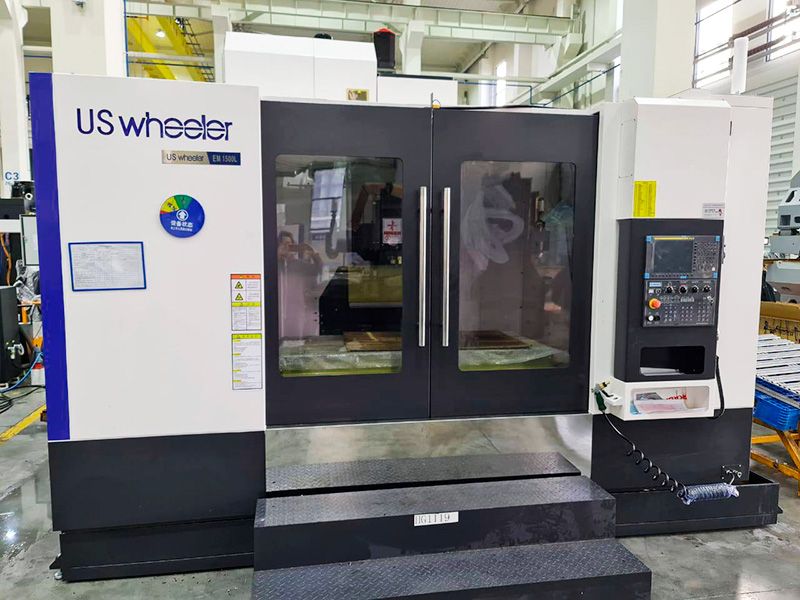

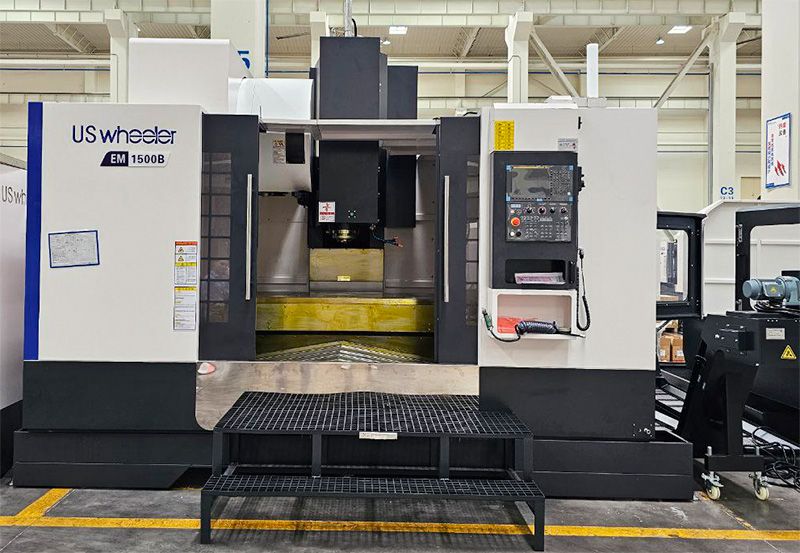

Фрезерный обрабатывающий центр EM1500

Цену вы можете уточнить у менеджера

Фрезерный обрабатывающий центр US Wheeler EM1500 сконструированы комплексной многоинструментальной обработки деталей массой до 1200 кг из сталей, цветных сплавов, чугунов, неметаллических материалов.

Большое количество модификаций станка позволяет решать различные задачи: в исполнении с двухступенчатым редуктором станок позволяет выполнять силовое фрезерование с большим объемом снимаемого материала за один проход.

Шпиндель с прямым приводом и высокой скоростью вращения позволяет выполнять точную чистовую обработку или скоростную обработку цветных сплавов.

Форма заказа

О станке

Станки US Wheeler серии EM - классическое решение для металлообрабатывающего производства. Станки серии EM подходят для операций фрезерования, сверления, нарезания резьбы, силовой обработки. Фрезерные обрабатывающие центра EM Series обладают классической консольной компоновкой и оснащены лучшими и наиболее популярными компонентами лучших мировых производителей.

Монолитная станина станка естественного старения отливается на том же заводе и по тем же технологиям, что и для ведущих корейских производителей (класс точности P, у других производителей класс точности H).
Направляющие станка HIWIN / PMI, класс точности P (+/- 0,025 миллиметров на 1 метр длины)
Шарико-винтовая пара HIWIN / PMI, с двойным преднатяжением, класс точности C3 (+/- 0,03 миллиметра на 1 метр длины)
Системы ЧПУ и электроника Fanuc / Siemens / Mitsubishi (Япония / Германия)
Электрика Schneider / OMRON (Франция / Япония)
Пневматика SMC (Япония)
Кабеля Leoni (Германия)
Реле IDEC (Япония)
Маховик Euchner (Германия)
Подшипники NSK / FAG (Япония / Германия)
Шпиндели Kenturn (Тайвань)

Всё вышеперечисленное позволяет работать нашим станкам US Wheeler серии EM десятки лет без нареканий. Оснащение станков комплектующими лучших и наиболее популярных мировых производителей позволяет не только обеспечить надёжность оборудования, но и также позволяет обеспечивать постгарантийное обслуживание в кратчайшие сроки.

О производителе

Компания US Wheeler обладает более чем 20ти летним опытом в области станкостроения и автоматизации производств. Бренд US Wheeler был создан в 2015 году и на данный момент занимает лидирующие позиции в области поставок металлообрабатывающего оборудования в Китае. Предприятие обладает двумя производственными площадками с обще площадью более чем 43 000 квадратных метров. В компании имеется собственный отдел НИОКР общей площадью более чем 3000 квадратных метров, укомплектованный 50 высококвалифицированными инженерами.

US Wheeler стратегический партнёр таких лидеров как:

KUKA (Германия)
ABB (Швейцария)
UGint, Doosan, Hyundai Wia (Корея)

US Wheeler - станки с Корейским ДНК

О высочайшем классе компании US Wheeler в производстве металлообрабатывающего оборудования говорит следующее:

Станки разработаны специалистами, ранее занимавшими руководящие посты в ведущих Корейских станкостроительных компаниях
Станины станков US Wheeler изготавливаются на том же заводе, что и для ведущих Корейских станкостроительных компаний
Станины станков US Wheeler проходят процедуру естественного старения и обладают повышенным классом точности (P class)
Основания под направляющие станков проходят процедуру шабрения вручную
Производственные площадки компании US Wheeler сертифицированы в соответствии со стандартом ISO9001:2015 Швейцарской компанией SGS (Сентябрь 2020 года)
Заводы US Wheeler следуют идеологии "чистого" и "бережливого" производства
Все станки, производимые компанией US Wheeler проходят процедуру испытаний на холостых ходах, а также обмеряются с использованием оборудования от компании Renishaw

Спецификация фрезерного обрабатывающего центра

Спецификация	Значение
Максимальное перемещение по осям Х / Y / Z	1500 х 800 х 700 миллиметров
Расстояние от стола до шпинделя	от 130-830 до 150-850 миллиметров
Расстояние от колонны до шпинделя	от 750 до 900 миллиметров
Габариты рабочего стола	от 1600 х 700 до 1700 х 800 миллиметров
Размер Т-образного паза	от 5 х 18 х 125 до 5 х 18 х 140 миллиметров
Грузоподъёмность стола	от 1000 до 1200 килограммов
Скорость вращения шпинделя	от 50 - до 8000 оборотов в минуту
Тип привода	Ремённый
Номинальный крутящий момент на шпинделе	от 52,5 до 143 ньютон на метр
Максимальный крутящий момент на шпинделе	от 118 до 236 ньютон на метр
Номинальная мощность привода шпинделя	от 11 до 15 киловатт
Максимальная мощность привода шпинделя	от 15 до 18,5 киловатт
Ускоренные перемещения по осям	от 20 / 20 / 20 до 24 / 24/ 20 метров в минуту
Скорость резания	от 1 до 8000 миллиметров в минуту
Количество инструмента	24 штуки
Тип шпинделя	BT40 / BT50
Точность позиционирования	± 0,006 миллиметров
Повторяемость	± 0,004 миллиметров
Габариты станка	от 3700 x 2800 x 3300 до 4000 x 3250 x 3610 миллиметров
Масса станка	от 9000 до 10 400 килограммов
Энергопотребление	30 киловольт-ампер

Стандартная комплектация

Система ЧПУ: Fanuc, Siemens, Mitsubishi, GSK, Syntec, KND
Устройство охлаждения СОЖ
Централизованная автоматическая система смазки
Наружные кожуха
Телескопическая защита направляющих
Обдув конуса шпинделя
Автоматическая смена инструмента на 24 позиции
Трансформатор
Электрошкаф
Импульсный электронный маховичок ручного управления
Освещение рабочей зоны оператора
Сигнальный светофор
ЖК-монитор пульта управления
Инструмент и ящик с инструментом
Руководство по эксплуатации станка
Пневматический воздушный пистолет
Водный пистолет

Опции

Стружечный конвейер ленточного типа
Устройство охлаждения масла шпинделя
Система подачи СОЖ через конус шпинделя
Поворотный стол с ЧПУ (4ая ось, 5ая ось)
Автоматическая система измерения инструмента
Ручная / Автоматическая угловая головка
Автоматическая система смены инструмента на 30 позиций
ZF редуктор
Система измерения детали
Оптические линейки
Система подачи СОЖ через инструмент 20 / 30 Бар, с системой фильтрации
ShopMill, ShopTun, Manual Guide i, NaviMill, NaviLathe (диалоговые системы программирования станка)
Шпиндель прямого привода до 12 000 оборотов в минуту
Увеличение мощности шпинделя
Сепаратор СОЖ
Гидростанция 7Ocean (Тайвань)
Система фильтрации масляного тумана КАМА (Россия)

Схема шпинделя ВТ 40

Схема шпинделя ВТ 50

Схема габаритных размеров станка

Модель / Параметр	А, мм	B, мм	C, мм	D, мм	E, мм	F, мм	W, кг
EM 1500B / Z	3610	2420	1800	4300	3250	4000	10 400
EM 1500L	3300	2420	1800	4300	2800	3700	9000

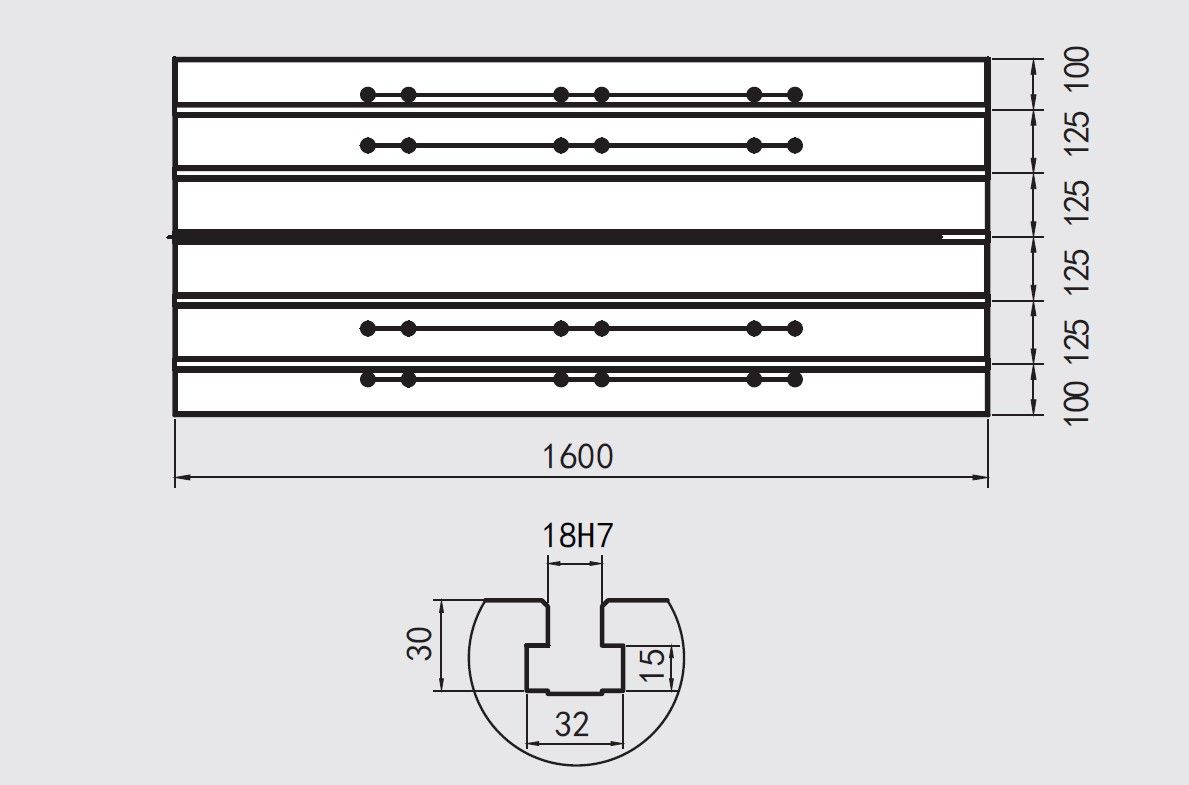

Схема рабочего стола

Схема работы приводов

Характеристика	Значение
Максимальное перемещение по осям Х / Y / Z	1500 х 800 х 700 миллиметров
Расстояние от стола до шпинделя	от 130-830 до 150-850 миллиметров
Расстояние от колонны до шпиндел	от 750 до 900 миллиметров
Габариты рабочего стола	от 1600 х 700 до 1700 х 800 миллиметров
Размер Т-образного паза	от 5 х 18 х 125 до 5 х 18 х 140 миллиметров
Грузоподъёмность стола	от 1000 до 1200 килограммов
Скорость вращения шпинделя	от 50 - до 8000 оборотов в минуту
Тип привода	Ремённый
Номинальный крутящий момент на шпинделе	от 52,5 до 143 ньютон на метр
Максимальный крутящий момент на шпинделе	от 118 до 236 ньютон на метр
Номинальная мощность привода шпинделя	от 11 до 15 киловатт
Максимальная мощность привода шпинделя	от 15 до 18,5 киловатт
Ускоренные перемещения по осям	от 20 / 20 / 20 до 24 / 24/ 20 метров в минуту
Скорость резания	от 1 до 8000 миллиметров в минуту
Количество инструмента	24 штуки
Тип шпинделя	BT 40 / BT 50
Точность позиционирования	± 0,006 миллиметров
Повторяемость	± 0,004 миллиметров
Габариты станка	от 3700 x 2800 x 3300 до 4000 x 3250 x 3610 миллиметров
Масса станка	от 9000 до 10 400 килограммов
Энергопотребление	30 киловольт-ампер

Модельный ряд

Характеристика / Модель	EM 1500B/Z	EM 1500L
Ось X, мм	1500	1500
Ось Y, мм	800	700
Ось Z, мм	700	700
Расстояние от стола до шпинделя, мм	150-850	130-830
Расстояние от колонны до шпинделя, мм	900	750
Габариты рабочего стола, мм	1700 х 800	1600 х 700
Размер Т-образного паза, мм	5 х 18 х 140	5 х 18 х 125
Грузоподъёмность стола, кг	1200	1000
Скорость вращения шпинделя, об / мин	50 - 6000	50 - 8000
Тип привода	Ремённый	Ремённый
*Номинальный / Максимальный крутящий момент на шпинделе, Нм**	143 / 236	52,5 / 118
Номинальная / Максимальная мощность привода шпинделя, кВт	15 / 18,5	11 / 15
Ускоренные перемещения по осям, м / мин	20 / 20 / 20	24 / 24/ 20
Скорость резания, мм / мин	1 - 8000	1 - 8000
Количество инструмента, шт	24	24
Тип шпинделя	BT 50	BT 40
Точность позиционирования, мм	± 0,006	± 0,006
Повторяемость, мм	± 0,004	± 0,004
Габариты станка, мм	4000 x 3250 x 3610	3700 x 2800 x 3300
Масса станка, кг	10 400	9000
Энергопотребление, кВА	30	30
