Фрезерный обрабатывающий центр EM1800

Цену вы можете уточнить у менеджера

Фрезерный обрабатывающий центр US Wheeler EM1800 - станок для комплексной многоинструментальной обработки деталей массой до 1800 кг из сталей, цветных сплавов, чугунов, неметаллических материалов.

Благодаря качественной сборке и широкому спектру модификаций можно адаптировать станок под любые производственные задачи, при этом легко обслуживая оборудование без перебоев.

Форма заказа

    О станке

    Станки US Wheeler серии EM - классическое решение для металлообрабатывающего производства. Станки серии EM подходят для операций фрезерования, сверления, нарезания резьбы, силовой обработки. Фрезерные обрабатывающие центра EM Series обладают классической консольной компоновкой и оснащены лучшими и наиболее популярными компонентами лучших мировых производителей.

    • Монолитная станина станка естественного старения отливается на том же заводе и по тем же технологиям, что и для ведущих корейских производителей (класс точности P, у других производителей класс точности H).
    • Направляющие станка HIWIN / PMI, класс точности P (+/- 0,025 миллиметров на 1 метр длины)
    • Шарико-винтовая пара HIWIN / PMI, с двойным преднатяжением, класс точности C3 (+/- 0,03 миллиметра на 1 метр длины)
    • Системы ЧПУ и электроника Fanuc / Siemens / Mitsubishi (Япония / Германия)
    • Электрика Schneider / OMRON (Франция / Япония)
    • Пневматика SMC (Япония)
    • Кабеля Leoni (Германия)
    • Реле IDEC (Япония)
    • Маховик Euchner (Германия)
    • Подшипники NSK / FAG (Япония / Германия)
    • Шпиндели Kenturn (Тайвань)

    Всё вышеперечисленное позволяет работать нашим станкам US Wheeler серии EM десятки лет без нареканий. Оснащение станков комплектующими лучших и наиболее популярных мировых производителей позволяет не только обеспечить надёжность оборудования, но и также позволяет обеспечивать постгарантийное обслуживание в кратчайшие сроки.

    О производителе

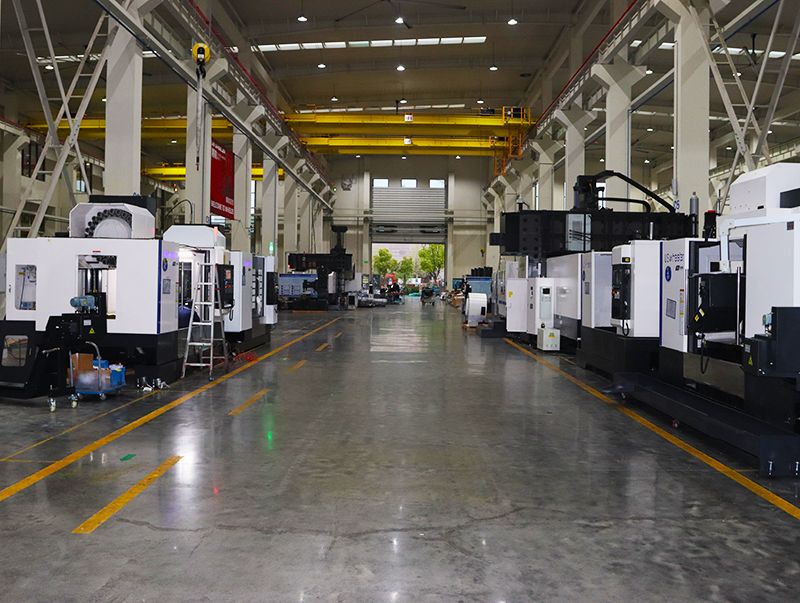

    Компания US Wheeler обладает более чем 20ти летним опытом в области станкостроения и автоматизации производств. Бренд US Wheeler был создан в 2015 году и на данный момент занимает лидирующие позиции в области поставок металлообрабатывающего оборудования в Китае. Предприятие обладает двумя производственными площадками с обще площадью более чем 43 000 квадратных метров. В компании имеется собственный отдел НИОКР общей площадью более чем 3000 квадратных метров, укомплектованный 50 высококвалифицированными инженерами.

    US Wheeler стратегический партнёр таких лидеров как:

    • KUKA (Германия)
    • ABB (Швейцария)
    • UGint, Doosan, Hyundai Wia (Корея)

    US Wheeler - станки с Корейским ДНК

    О высочайшем классе компании US Wheeler в производстве металлообрабатывающего оборудования говорит следующее:

    • Станки разработаны специалистами, ранее занимавшими руководящие посты в ведущих Корейских станкостроительных компаниях

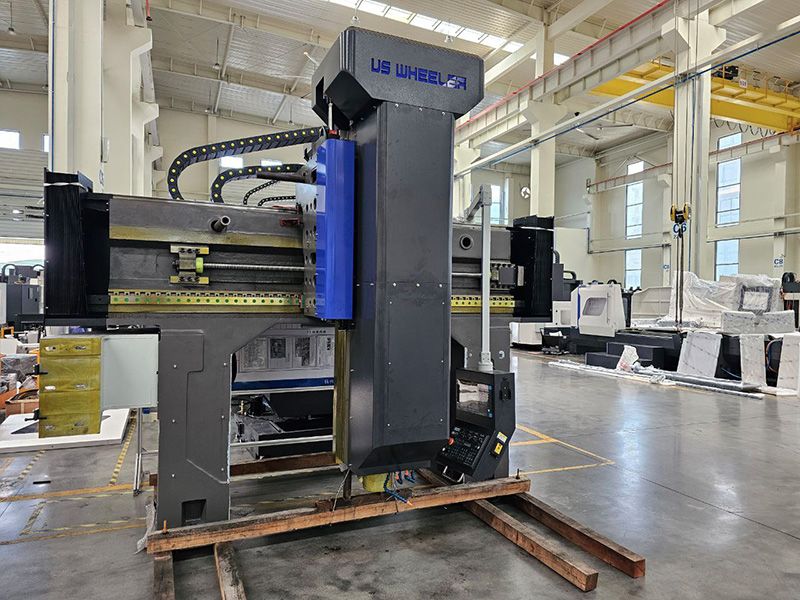

    • Станины станков US Wheeler изготавливаются на том же заводе, что и для ведущих Корейских станкостроительных компаний
    • Станины станков US Wheeler проходят процедуру естественного старения и обладают повышенным классом точности (P class)
    • Основания под направляющие станков проходят процедуру шабрения вручную
    • Производственные площадки компании US Wheeler сертифицированы в соответствии со стандартом ISO9001:2015 Швейцарской компанией SGS (Сентябрь 2020 года)
    • Заводы US Wheeler следуют идеологии "чистого" и "бережливого" производства
    • Все станки, производимые компанией US Wheeler проходят процедуру испытаний на холостых ходах, а также обмеряются с использованием оборудования от компании Renishaw

    Спецификация фрезерного обрабатывающего центра:

    Спецификация Значение
    Максимальное перемещение по осям Х / Y / Z 1500 х 800 х 700 миллиметров
    Расстояние от стола до шпинделя от 130-830 до 150-850 миллиметров
    Расстояние от колонны до шпинделя от 750 до 900 миллиметров
    Габариты рабочего стола от 1600 х 700 до 1700 х 800 миллиметров
    Размер Т-образного паза от 5 х 18 х 125 до 5 х 18 х 140 миллиметров
    Грузоподъёмность стола от 1000 до 1200 килограммов
    Скорость вращения шпинделя от 50 - до 8000 оборотов в минуту
    Тип привода Ремённый
    Номинальный крутящий момент на шпинделе от 52,5 до 143 ньютон на метр
    Максимальный крутящий момент на шпинделе от 118 до 236 ньютон на метр
    Номинальная мощность привода шпинделя от 11 до 15 киловатт
    Максимальная мощность привода шпинделя от 15 до 18,5 киловатт
    Ускоренные перемещения по осям от 20 / 20 / 20 до 24 / 24/ 20 метров в минуту
    Скорость резания от 1 до 8000 миллиметров в минуту
    Количество инструмента 24 штуки
    Тип шпинделя BT40 / BT50
    Точность позиционирования ± 0,006 миллиметров
    Повторяемость ± 0,004 миллиметров
    Габариты станка от 3700 x 2800 x 3300 до 4000 x 3250 x 3610 миллиметров
    Масса станка от 9000 до 10 400 килограммов
    Энергопотребление 30 киловольт-ампер

    Стандартная комплектация

    • Система ЧПУ: Fanuc, Siemens, Mitsubishi, GSK, Syntec, KND
    • Устройство охлаждения СОЖ
    • Централизованная автоматическая система смазки
    • Наружные кожуха
    • Телескопическая защита направляющих
    • Обдув конуса шпинделя
    • Автоматическая смена инструмента на 24 позиции
    • Трансформатор
    • Электрошкаф
    • Импульсный электронный маховичок ручного управления
    • Освещение рабочей зоны оператора
    • Сигнальный светофор
    • ЖК-монитор пульта управления
    • Инструмент и ящик с инструментом
    • Руководство по эксплуатации станка
    • Пневматический воздушный пистолет
    • Водный пистолет

    Опции

    • Стружечный конвейер ленточного типа
    • Устройство охлаждения масла шпинделя
    • Система подачи СОЖ через конус шпинделя
    • Поворотный стол с ЧПУ (4ая ось, 5ая ось)
    • Автоматическая система измерения инструмента
    • Ручная / Автоматическая угловая головка
    • Автоматическая система смены инструмента на 30 позиций
    • ZF редуктор
    • Система измерения детали
    • Оптические линейки
    • Система подачи СОЖ через инструмент 20 / 30 Бар, с системой фильтрации
    • ShopMill, ShopTun, Manual Guide i, NaviMill, NaviLathe (диалоговые системы программирования станка)
    • Шпиндель прямого привода до 12 000 оборотов в минуту
    • Увеличение мощности шпинделя
    • Сепаратор СОЖ
    • Гидростанция 7Ocean (Тайвань)
    • Система фильтрации масляного тумана КАМА (Россия)

    Схема шпинделя ВТ 50

    Схема габаритных размеров станка

    Модель / Параметр А, мм B, мм C, мм D, мм E, мм F, мм W, кг
    EM 1800B 3610 3350 1800 4300 3400 5000 14 500

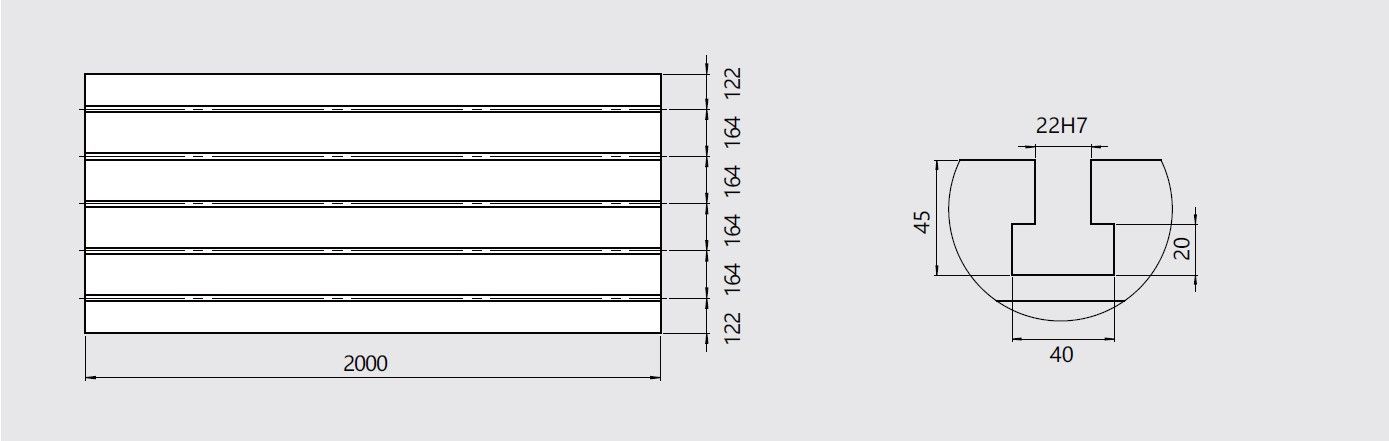

    Схема рабочего стола

    Схема работы приводов
