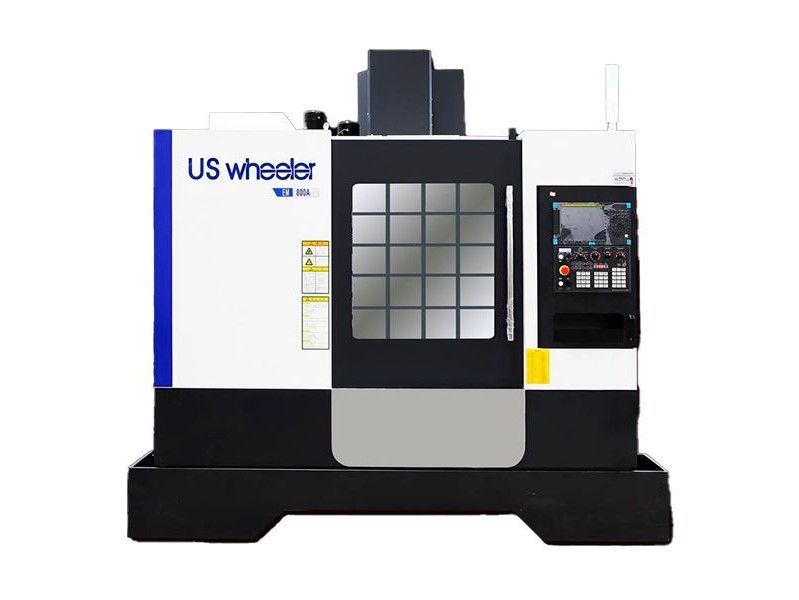

ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР EM855

Цену вы можете уточнить у менеджера

Станок US Wheeler EM855 - популярный фрезерный станок среди всей линейки серии EM!

Благодаря увеличенным габаритам стола, грузоподъёмности и рабочей зоны возможна обработка более массивных деталей относительно аналогичных станков серий VMC800 и VMC850.

Массивная станина с увеличенной массой позволяет эффективно гасить вибрации возникающие на высоких режимах резания.

Форма заказа

    О станке

    Станки US Wheeler серии EM - классическое решение для металлообрабатывающего производства. Станки серии EM подходят для операций фрезерования, сверления, нарезания резьбы, силовой обработки. Фрезерные обрабатывающие центра EM Series обладают классической консольной компоновкой и оснащены лучшими и наиболее популярными компонентами лучших мировых производителей.

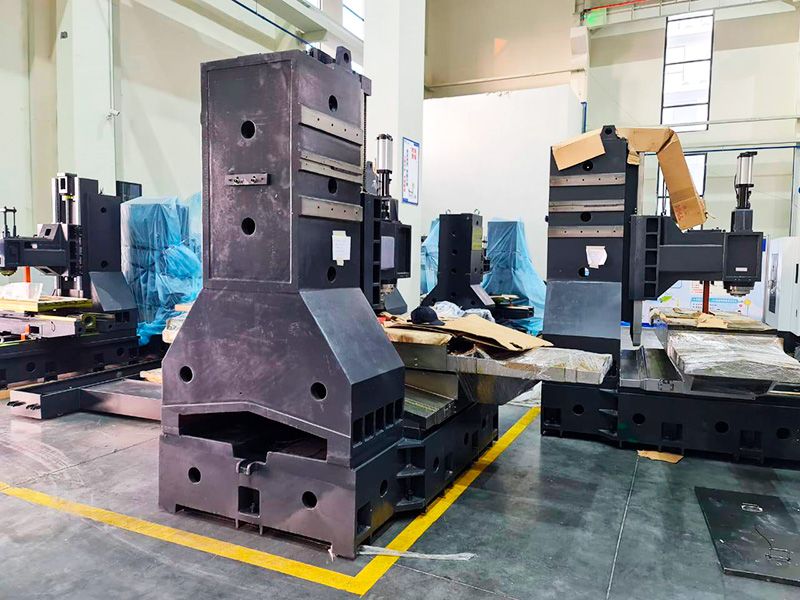

    • Монолитная станина станка естественного старения отливается на том же заводе и по тем же технологиям, что и для ведущих корейских производителей (класс точности P, у других производителей класс точности H).

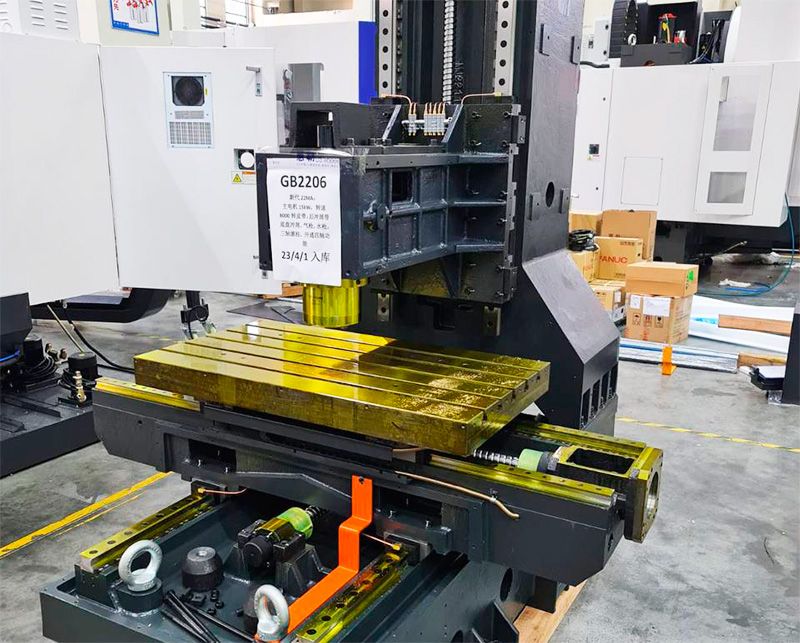

    • Направляющие станка HIWIN / PMI, класс точности P (+/- 0,025 миллиметров на 1 метр длины)
    • Шарико-винтовая пара HIWIN / PMI, с двойным преднатяжением, класс точности C3 (+/- 0,03 миллиметра на 1 метр длины)
    • Системы ЧПУ и электроника Fanuc / Siemens / Mitsubishi (Япония / Германия)
    • Электрика Schneider / OMRON (Франция / Япония)
    • Пневматика SMC (Япония)
    • Кабеля Leoni (Германия)
    • Реле IDEC (Япония)
    • Маховик Euchner (Германия)
    • Подшипники NSK / FAG (Япония / Германия)
    • Шпиндели Kenturn (Тайвань)

    Всё вышеперечисленное позволяет работать нашим станкам US Wheeler серии EM десятки лет без нареканий. Оснащение станков комплектующими лучших и наиболее популярных мировых производителей позволяет не только обеспечить надёжность оборудования, но и также позволяет обеспечивать постгарантийное обслуживание в кратчайшие сроки.

    О производителе

    Компания US Wheeler обладает более чем 20ти летним опытом в области станкостроения и автоматизации производств. Бренд US Wheeler был создан в 2015 году и на данный момент занимает лидирующие позиции в области поставок металлообрабатывающего оборудования в Китае. Предприятие обладает двумя производственными площадками с обще площадью более чем 43 000 квадратных метров. В компании имеется собственный отдел НИОКР общей площадью более чем 3000 квадратных метров, укомплектованный 50 высококвалифицированными инженерами.

    US Wheeler стратегический партнёр таких лидеров как:

    • KUKA (Германия)
    • ABB (Швейцария)
    • UGint, Doosan, Hyundai Wia (Корея)

    US Wheeler - станки с Корейским ДНК

    О высочайшем классе компании US Wheeler в производстве металлообрабатывающего оборудования говорит следующее:

    • Станки разработаны специалистами, ранее занимавшими руководящие посты в ведущих Корейских станкостроительных компаниях
    • Станины станков US Wheeler изготавливаются на том же заводе, что и для ведущих Корейских станкостроительных компаний
    • Станины станков US Wheeler проходят процедуру естественного старения и обладают повышенным классом точности (P class)
    • Основания под направляющие станков проходят процедуру шабрения вручную
    • Производственные площадки компании US Wheeler сертифицированы в соответствии со стандартом ISO9001:2015 Швейцарской компанией SGS (Сентябрь 2020 года)
    • Заводы US Wheeler следуют идеологии "чистого" и "бережливого" производства
    • Все станки, производимые компанией US Wheeler проходят процедуру испытаний на холостых ходах, а также обмеряются с использованием оборудования от компании Renishaw

    Спецификация фрезерного обрабатывающего центра:

    Спецификация Значение
    Максимальное перемещение по осям Х / Y / Z 800 x 550 x 550 миллиметров
    Размер стола 1000 х 550 миллиметров
    Грузоподъемность стола 600 килограммов
    Размер Т-образных пазов 5 х 18 х 90 миллиметров
    Максимальная скорость вращения шпинделя 8000 оборотов в минуту
    Мощность привода шпинделя 11 / 15 киловатт
    Номинальный / Максимальный крутящий момент на шпинделе 52,5 / 118 ньютон на метр
    Ускоренное перемещение по осям X / Y / Z 42 / 42 / 42 метров в минуту
    Тип привода шпинделя Синхронный ременной
    Шпиндель BT40
    Автоматический сменщик инструмента 24 позиции
    Точность позиционирования ± 0,005 миллиметра
    Повторяемость ± 0,003 миллиметра
    Габариты станка 2600 х 2310 х 3000 миллиметров
    Масса станка 5400 килограммов

    Стандартная комплектация

    • Система ЧПУ: Fanuc, Siemens, Mitsubishi, GSK, Syntec, KND
    • Устройство охлаждения СОЖ
    • Централизованная автоматическая система смазки
    • Наружные кожуха
    • Телескопическая защита направляющих
    • Обдув конуса шпинделя
    • Автоматическая смена инструмента на 24 позиции
    • Трансформатор
    • Электрошкаф
    • Импульсный электронный маховичок ручного управления
    • Освещение рабочей зоны оператора
    • Сигнальный светофор
    • ЖК-монитор пульта управления
    • Инструмент и ящик с инструментом
    • Руководство по эксплуатации станка
    • Пневматический воздушный пистолет
    • Водный пистолет

    Опции

    • Стружечный конвейер ленточного типа
    • Устройство охлаждения масла шпинделя
    • Система подачи СОЖ через конус шпинделя
    • Поворотный стол с ЧПУ (4ая ось, 5ая ось)
    • Автоматическая система измерения инструмента
    • Ручная / Автоматическая угловая головка
    • Автоматическая система смены инструмента на 30 позиций
    • ZF редуктор
    • Система измерения детали
    • Оптические линейки
    • Система подачи СОЖ через инструмент 20 / 30 Бар, с системой фильтрации
    • ShopMill, ShopTun, Manual Guide i, NaviMill, NaviLathe (диалоговые системы программирования станка)
    • Шпиндель прямого привода до 12 000 оборотов в минуту
    • Увеличение мощности шпинделя
    • Сепаратор СОЖ
    • Гидростанция 7Ocean (Тайвань)
    • Система фильтрации масляного тумана КАМА (Россия)

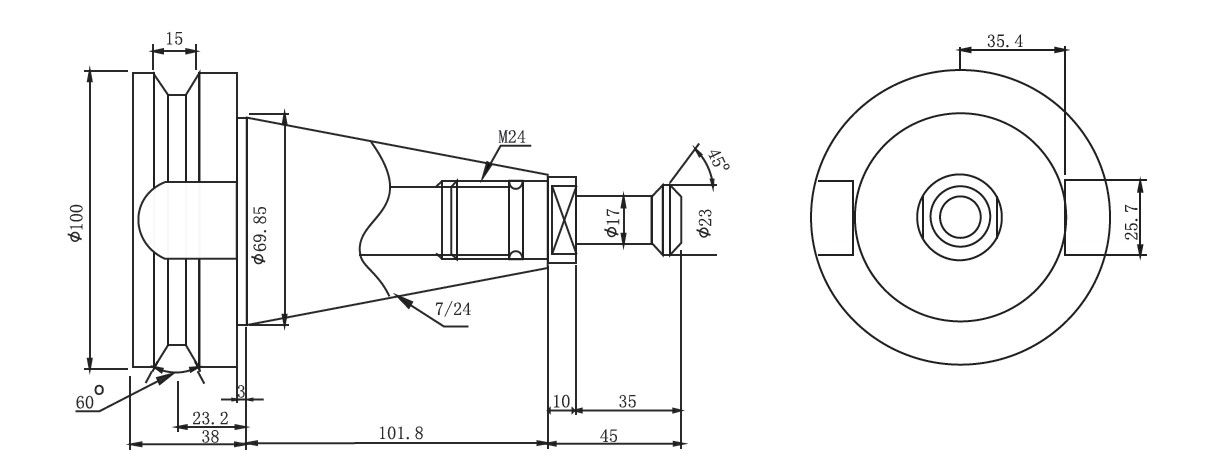

    Схема шпинделя ВТ 40

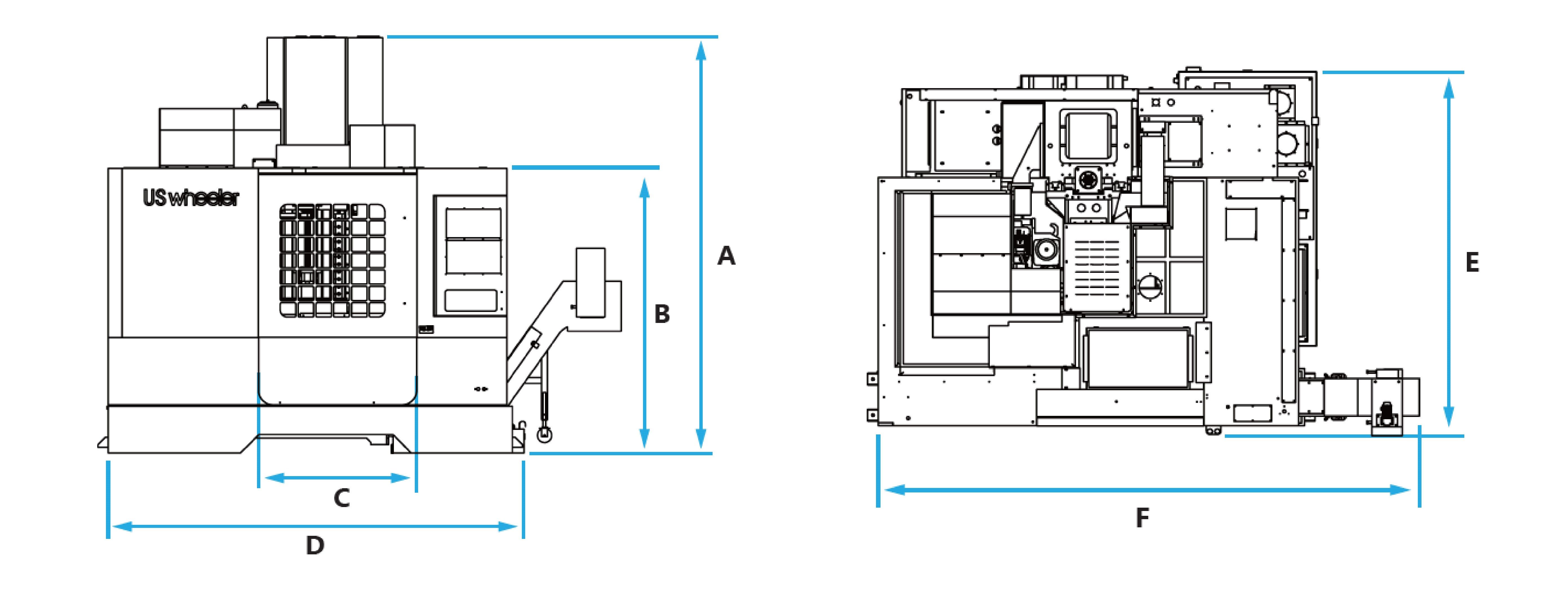

    Схема габаритных размеров станка

    Модель / Параметр А, мм B, мм C, мм D, мм E, мм F, мм W, кг
    EM 855 3000 2200 800 2500 2310 2600 5400

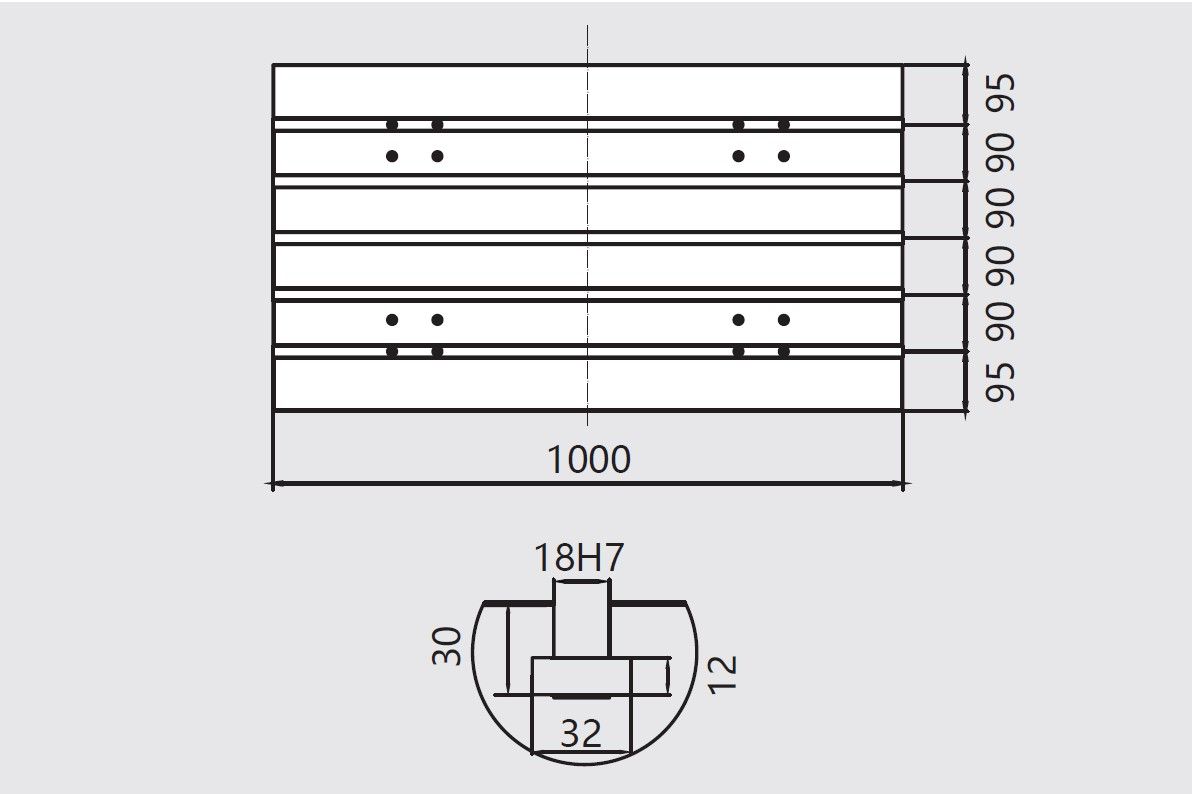

    Схема рабочего стола

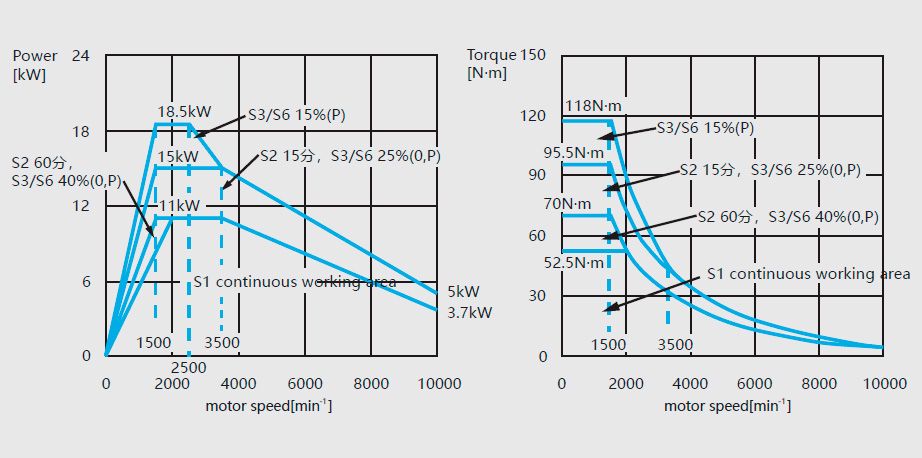

    Схема работы приводов
