Горизонтальные фрезерные обрабатывающие центры HM-Series
Станки US Wheeler серии HM, высокопроизводительные жёсткие, прецизионные горизонтальные фрезерные обрабатывающие центра с ЧПУ. Станки с монолитными чугунными станинами, естественного старения, отлитыми на том же заводе, что и для ведущих Корейских станкостроительных компаний. Направляющими качения. Серия станков разработана инженерами, ранее участвовавшими в разработке станков ведущих Корейских производителей. Станки US Wheeler комплектуются деталями исключительно ведущих мировых производителей в сфере станкостроения. Оптимальная серия с точки зрения соотношения цена / качество.
- Монолитная станина станка естественного старения отливается на том же заводе и по тем же технологиям, что и для ведущих корейских производителей (класс точности P, у других производителей класс точности H).
- Направляющие станка HIWIN / PMI, класс точности P (+/- 0,025 миллиметров на 1 метр длины)
- Шарико-винтовая пара HIWIN / PMI, с двойным преднатяжением, класс точности C3 (+/- 0,03 миллиметра на 1 метр длины)
- Системы ЧПУ и электроника Fanuc / Siemens / Mitsubishi (Япония / Германия)
- Электрика Schneider / OMRON (Франция / Япония)
- Пневматика SMC (Япония)
- Кабеля Leoni (Германия)
- Реле IDEC (Япония)
- Маховик Euchner (Германия)
- Подшипники NSK / FAG (Япония / Германия)
- Шпиндели Kenturn (Тайвань)
- KUKA (Германия)
- ABB (Швейцария)
- UGint, Doosan, Hyundai Wia (Корея)
- Станки разработаны специалистами, ранее занимавшими руководящие посты в ведущих Корейских станкостроительных компаниях
- Станины станков US Wheeler изготавливаются на том же заводе, что и для ведущих Корейских станкостроительных компаний
- Станины станков US Wheeler проходят процедуру естественного старения и обладают повышенным классом точности (P class)
- Основания под направляющие станков проходят процедуру шабрения вручную
- Производственные площадки компании US Wheeler сертифицированы в соответствии со стандартом ISO9001:2015 Швейцарской компанией SGS (Сентябрь 2020 года)
- Заводы US Wheeler следуют идеологии "чистого" и "бережливого" производства
- Все станки, производимые компанией US Wheeler проходят процедуру испытаний на холостых ходах, а также обмеряются с использованием оборудования от компании Renishaw
- Система ЧПУ: Fanuc, Siemens, Mitsubishi, GSK, Syntec, KND
- Устройство охлаждения СОЖ
- Централизованная автоматическая система смазки
- Наружные кожуха
- Телескопическая защита направляющих
- Обдув конуса шпинделя
- Автоматическая смена инструмента на 24 / 30 позиций
- Трансформатор
- Электрошкаф
- Импульсный электронный маховичок ручного управления
- Освещение рабочей зоны оператора
- Сигнальный светофор
- ЖК-монитор пульта управления
- Инструмент и ящик с инструментом
- Руководство по эксплуатации станка
- Пневматический воздушный пистолет
- Водный пистолет
- Стружечный конвейер ленточного типа
- Устройство охлаждения масла шпинделя
- Система подачи СОЖ через конус шпинделя
- Комплектация станка дополнительными осями до 3+1 или 3+2
- Автоматическая система измерения инструмента
- Ручная / Автоматическая угловая головка
- Автоматическая система смены инструмента на 40 позиций
- ZF редуктор
- Система измерения детали
- Оптические линейки
- Система подачи СОЖ через инструмент 20 / 30 Бар, с системой фильтрации
- ShopMill, ShopTun, Manual Guide i, NaviMill, NaviLathe (диалоговые системы программирования станка)
- Увеличение мощности шпинделя
- Сепаратор СОЖ
- Гидростанция 7Ocean (Тайвань)
- Система фильтрации масляного тумана КАМА (Россия)
О станке

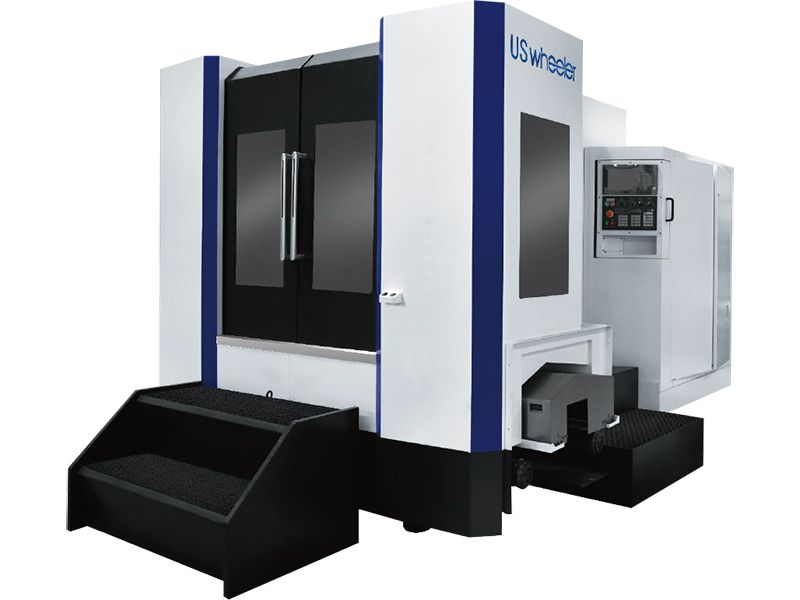

Станки US Wheeler серии HM - классические жёсткие, прецизионные горизонтальные фрезерные обрабатывающие центры. Станки серии HM подходят для операций фрезерования, растачивания, сверления, нарезания резьбы, силовой обработки. Фрезерные обрабатывающие центра HM Series обладают классической консольной компоновкой и оснащены лучшими и наиболее популярными компонентами лучших мировых производителей.
Всё вышеперечисленное позволяет работать нашим станкам US Wheeler серии HM десятки лет без нареканий. Оснащение станков комплектующими лучших и наиболее популярных мировых производителей позволяет не только обеспечить надёжность оборудования, но и также позволяет обеспечивать постгарантийное обслуживание в кратчайшие сроки.
О производителе

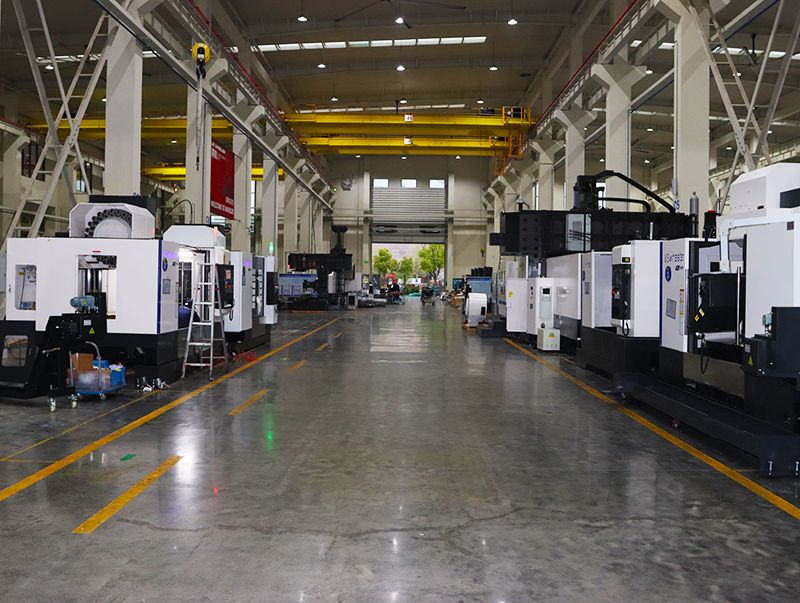

Компания US Wheeler обладает более чем 20ти летним опытом в области станкостроения и автоматизации производств. Бренд US Wheeler был создан в 2015 году и на данный момент занимает лидирующие позиции в области поставок металлообрабатывающего оборудования в Китае. Предприятие обладает двумя производственными площадками с обще площадью более чем 43 000 квадратных метров. В компании имеется собственный отдел НИОКР общей площадью более чем 3000 квадратных метров, укомплектованный 50 высококвалифицированными инженерами.
US Wheeler стратегический партнёр таких лидеров как:
US Wheeler - станки с Корейским ДНК
О высочайшем классе компании US Wheeler в производстве металлообрабатывающего оборудования говорит следующее:
Спецификация горизонтальных фрезерных обрабатывающих центров:
| Спецификация | Значение |
| Диапазоны перемещений по осям X / Y / Z | от 1100 х 600 х 600 до 1300 х 1000 х 1000 миллиметров |
| Расстояние от стола до шпинделя | от 180 - 780 до 200 - 1200 миллиметров |
| Расстояние от осевой линии шпинделя до рабочего стола | от 20 - 580 до 120 - 1120 миллиметров |
| Габариты рабочего стола | от 500 x 500 до 1000 х 1000 миллиметров |
| Размер Т-образного паза | от 5 x 18 x 100 до 5 x 18 x 125 миллиметров |
| Грузоподъёмность стола | от 350 до 2000 килограммов |
| Дискретность вращения рабочего стола | до 1° |
| Скорость вращения шпинделя | от 50 - 6000 до 50 - 10 000 оборотов в минуту |
| Тип привода | прямой / ремённый |
| Номинальный крутящий момент на шпинделе | от 52,5 до 143 ньютон на метр |
| Максимальный крутящий момент на шпинделе | от 118 до 236 ньютон на метр |
| Номинальная мощность привода шпинделя | от 11 до 15 киловатт |
| Максимальная мощность привода шпинделя | от 15 до 18,5 киловатт |
| Ускоренные перемещения по осям | от 24 / 24 / 24 до 36 / 36 / 36 метров в минуту |
| Скорость резания | от 1 до 10 000 миллиметров в минуту |
| Количество инструмента | от 24 до 30 штук |
| Тип шпинделя | BT40 / BT50 |
| Точность позиционирования | от ± 0,005 до ± 0,008 миллиметров |
| Повторяемость | от ± 0,003 до ± 0,004 миллиметров |
| Габариты станка | от 2680 x 2950 x 2850 до 5865 x 4350 x 3200 миллиметров |
| Масса станка | от 7500 до 18 000 килограммов |
| Энергопотребление станка | от 30 до 40 киловольт-ампер |
Стандартная комплектация
Опции

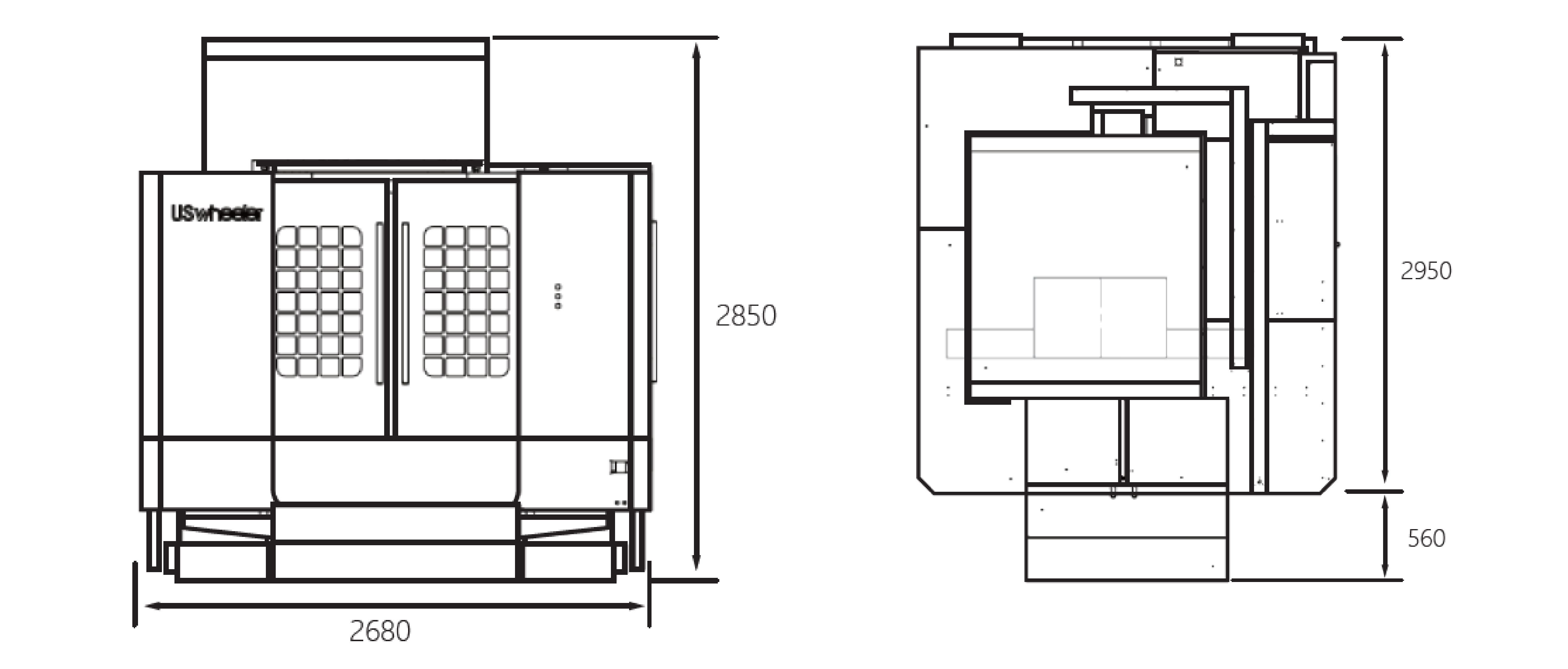

Схема габаритных размеров станка HS 5000
| Модель / Параметр | L, мм | W, мм | H, мм | W, кг |
| HS 5000 | 2680 | 2950 | 2850 | 7500 |

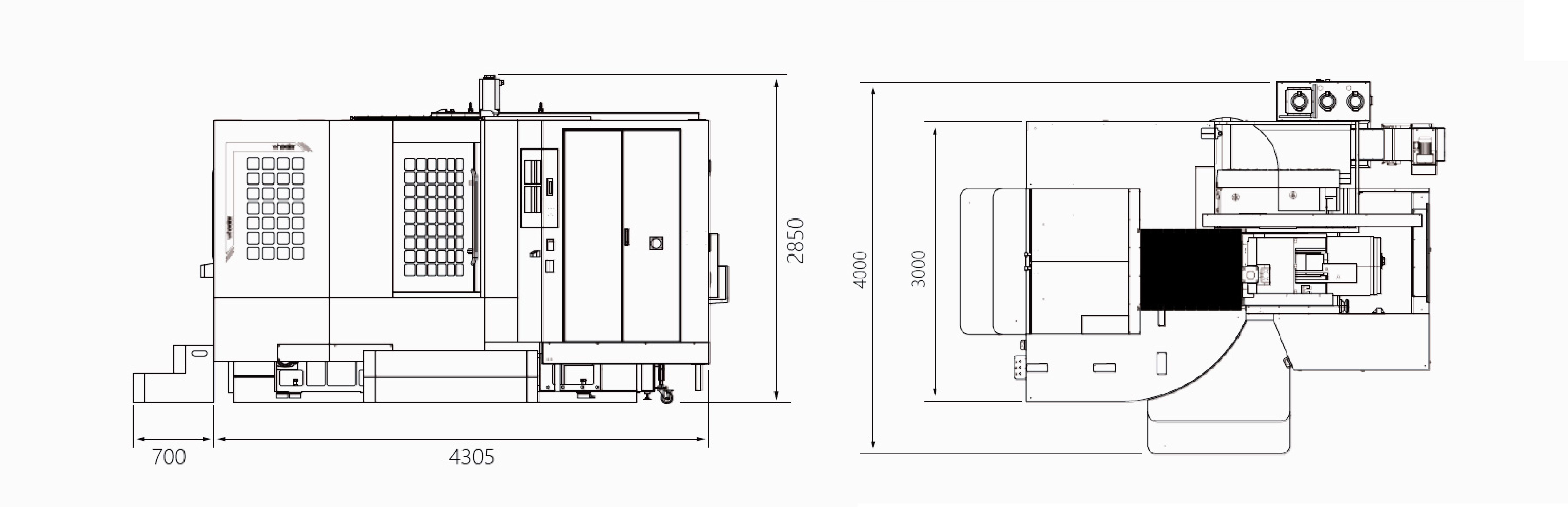

Схема габаритных размеров станка HM 6300
| Модель / Параметр | L, мм | W, мм | H, мм | W, кг |
| HM 6300 | 5005 | 4000 | 2850 | 12 000 |

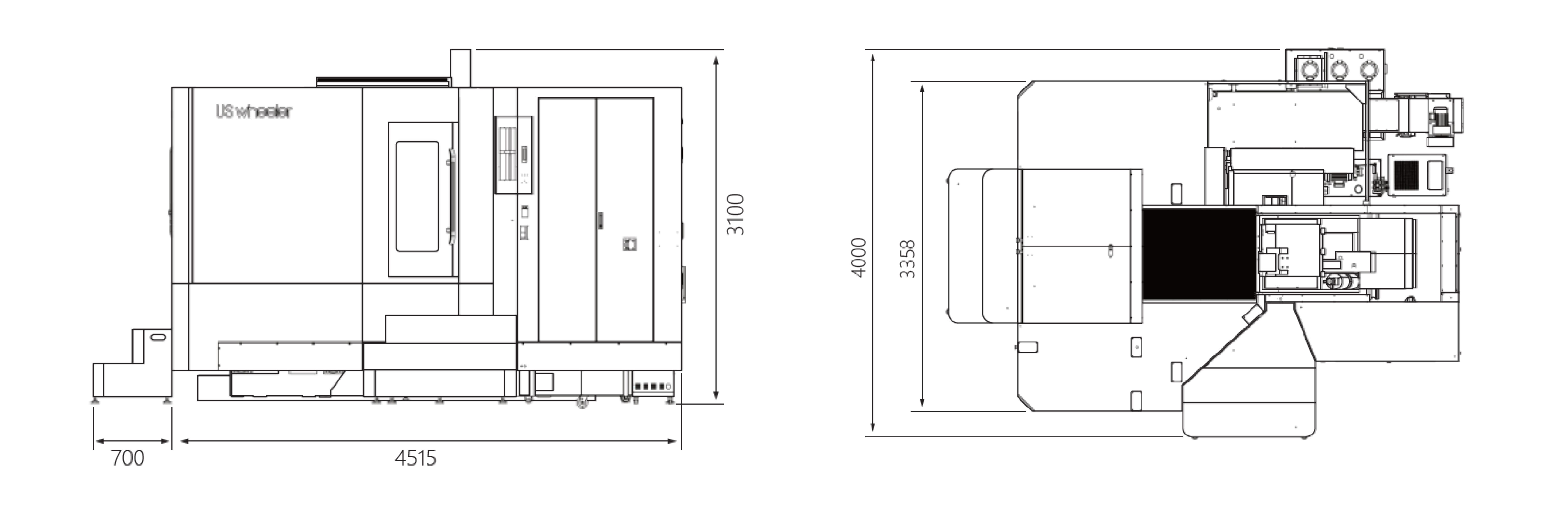

Схема габаритных размеров станка HM 8000
| Модель / Параметр | L, мм | W, мм | H, мм | W, кг |
| HM 8000 | 5215 | 4000 | 3100 | 14 000 |

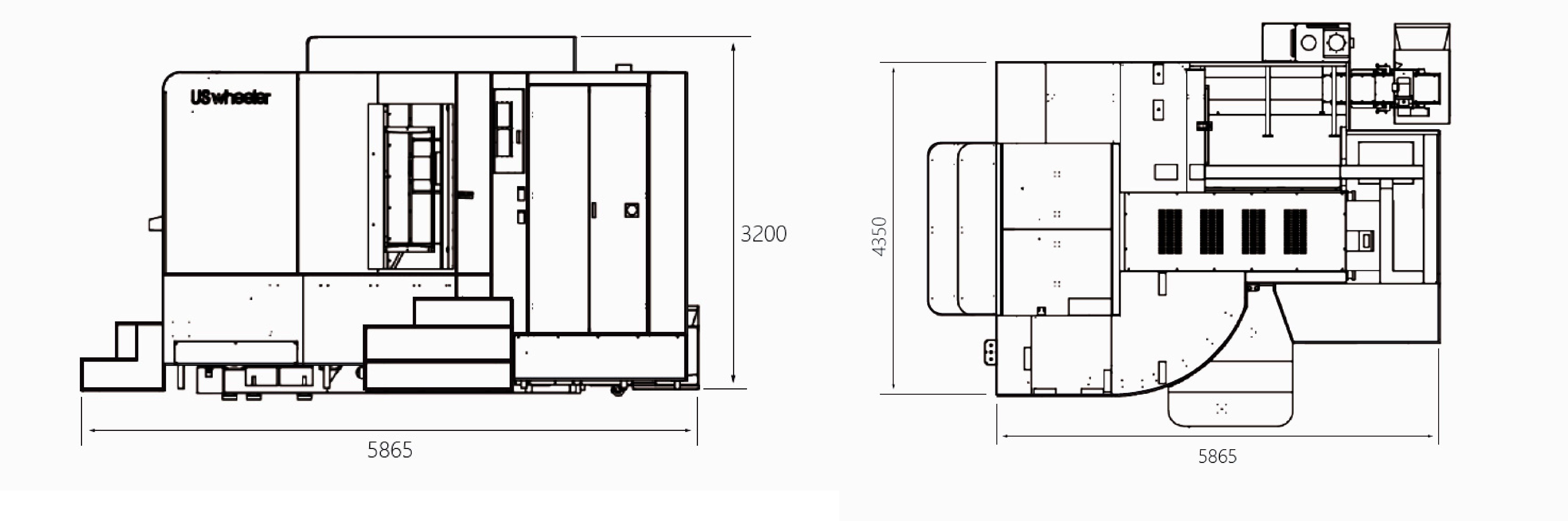

Схема габаритных размеров станка HM 1000
| Модель / Параметр | L, мм | W, мм | H, мм | W, кг |
| HM 1000 | 5865 | 4350 | 3200 | 18 000 |

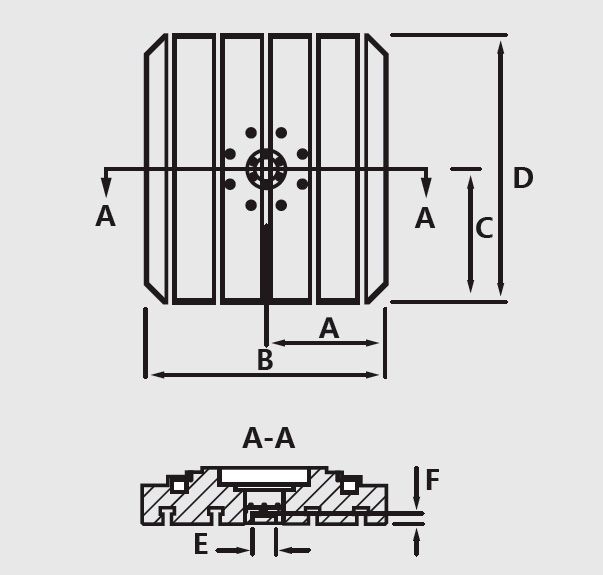

Схема рабочих столов
| Модель / Параметр | A, мм | B, мм | C, мм | D, мм | E, мм | W, мм |
| HS 5000 | 250 | 500 | 250 | 500 | Ø50 G6 | 20 |
| НМ 6300 | 315 | 630 | 315 | 630 | Ø60 G6 | 27 |
| HM 8000 | 400 | 800 | 400 | 800 | Ø60 G6 | 27 |
| HM 1000 | 500 | 500 | 500 | 500 | Ø60 G6 | 27 |

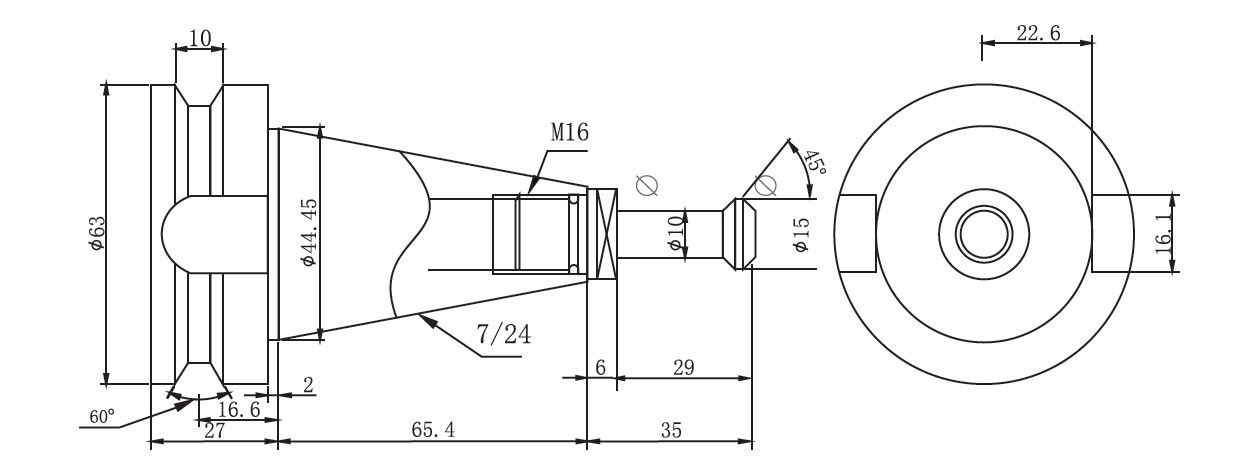

Схема шпинделей BT 40

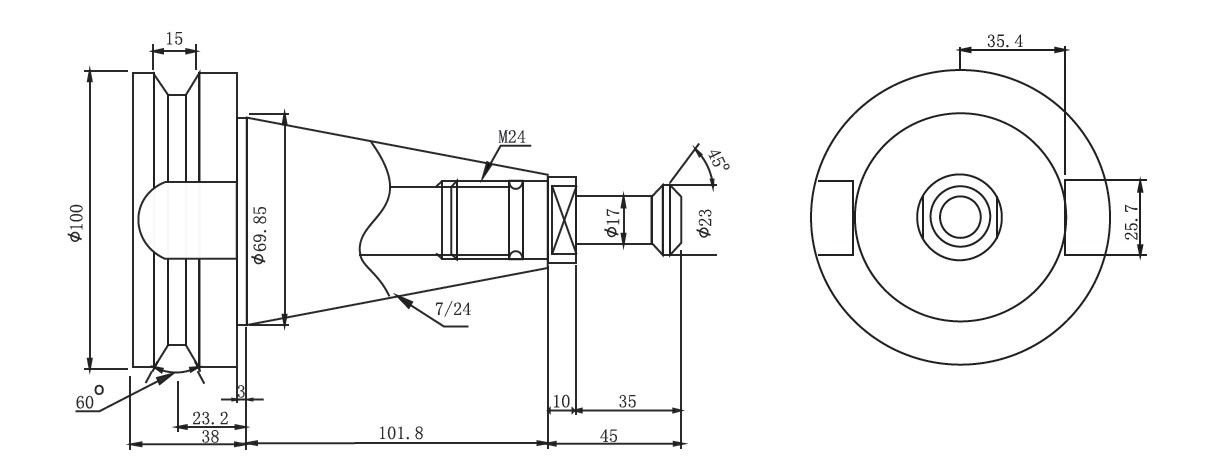

Схема шпинделей BT 50

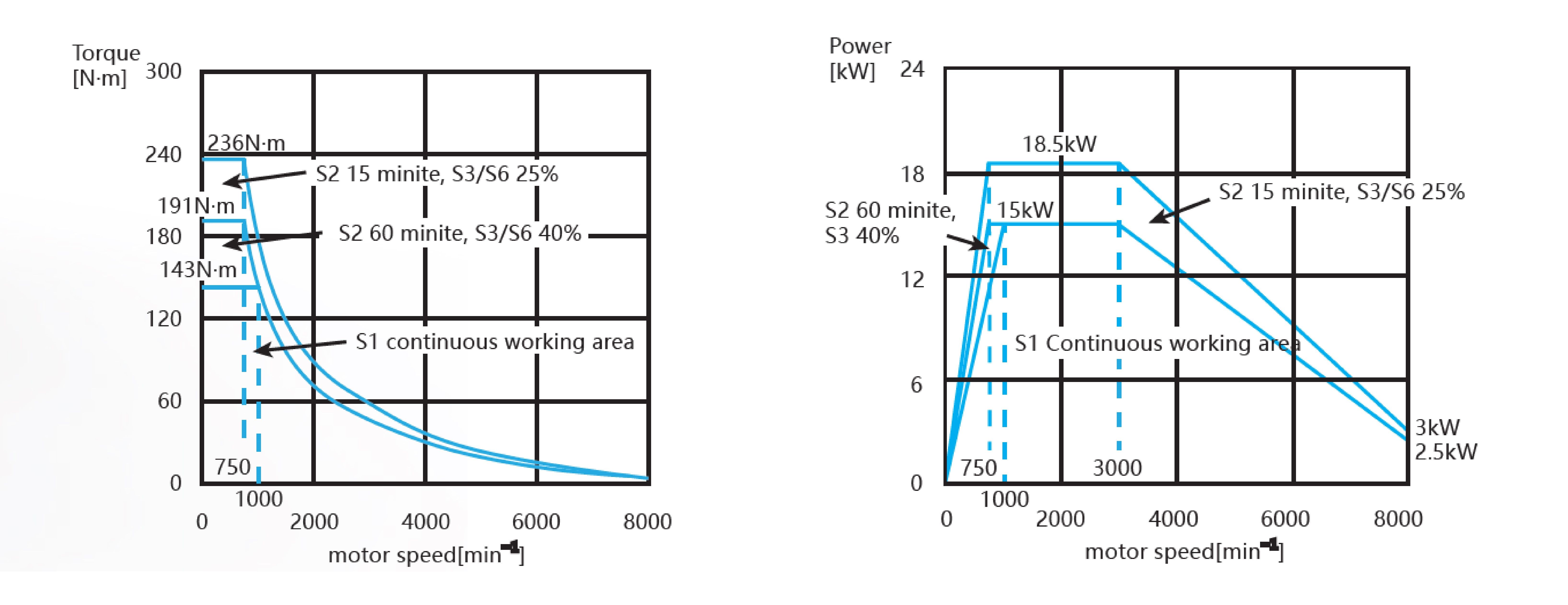

График работы приводов
