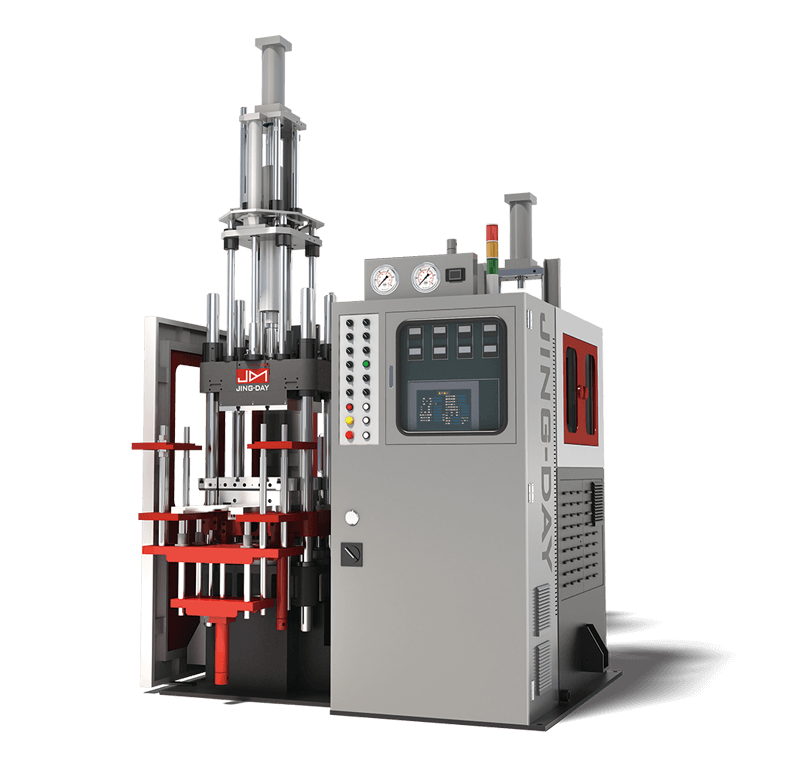

Особенности серии JD-LS

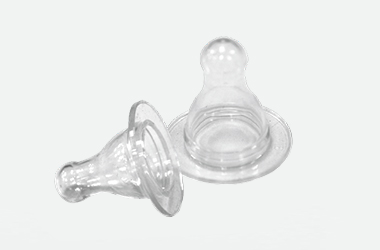

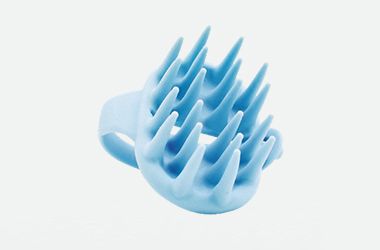

- Инжекционно-литьевые машины для жидкого силикона серии JD-LS предназначены для литья автомобильных комплектующих, медицинского оборудования, детских изделий, прецизионных комплектующих для электроники, контейнеров для еды и. т. д.
- Машины серии JD-LS эффективно снижают цикл производства, значительно увеличивая производительность.
- Система ЧПУ с удобной операционной системой в базовой комплектации.
- Система впрыска на литьевых машинах для жидкого силикона серии JD-LS оснащаются трёхступенчатой системой прессования и четырёхскоростным приводом, которые регулируются пропорциональным клапаном. За счёт этого точность изделия достигает значения более чем 99,5%.
- Гидравлический контур станка оснащён электронной системой обратной связи, что в комбинации с сервоприводом позволяет в значительной степени экономить электроэнергию.
- Запатентованная система смешивания материалов позволяют достичь оптимальных характеристик изделия (прозрачность / упругость / равномерный цвет).
- Сенсорная панель оператора позволяет легко настраивать машину. В память системы ЧПУ помещается до 200 уникальных пресс-форм, включая режимы литья.
- Высокостабильные комплектующие литьевых машин серии JD-LS позволяют достигать непревзойдённых темпов производства изделий из жидкого силикона.
- Современная многозонная система нагрева плит, позволяет прогревать пресс-форму неравномерно, что увеличивает точность вулканизации, а значит стабильность литья и качество вашей продукции.
О компании JING-DAY
Тайваньская компания Jing-Day один из мировых лидеров в области производства и поставок оборудования для переработки резин и силикона.
Компания обладает замкнутым производством, а также собственным научно-исследовательским и опытно-конструкторским отделом, что позволяет не только оперативно реагировать на самые современные тенденции в области переработки резин и силиконов, но ни создавать эти тренды. Наличие собственного отдела разработок и научных исследований позволяет компании Jing-Day приспосабливать машину под ваше конкретное изделие, что означает оптимальную производительность и стоимость вашего станка Jing-Day, а это гарантирует быстрые сроки окупаемости вашего проекта при неизменно высоком качестве производимых изделий.
Компания Jing-Day основана в 1983 году. Оборудование компании работает в более чем 60 странах мира, в таких отраслях промышленности как:
- Автомобилестроительная
- Приборостроительная
- Медицина
- Спортивная
Основное преимущество оборудования компании Jing-Day заключается в том, что при своих высочайших технологических возможностях станки Jing-Day обладают сравнительно невысокой стоимостью!
Характеристика |
Значение |
Объёмы впрыска |
от 135 до 470 кубических сантиметров |
Усилия смыкания |
от 65 до 200 тонн |
Размеры плит |
от 350 х 380 до 550 х 620 миллиметров |
Расстояния между колоннами |
от 430 х 200 до 675 х 365 миллиметров |
Мощность приводов |
от 5,5 до 7,4 кВт |
Мощность нагрева плит |
от 7,6 до 20,8 кВт |
Массы машин |
от 4100 до 6500 килограмм |
МОДЕЛЬ
|
Единицы измерения
|
JD-LS65T
|
JD-LS80T
|
JD-LS200T
|
Объём впрыска
|
кубический сантиметр
|
135 / 470
|
135 / 470
|
135 / 470
|
Давление впрыска
|
МПа
|
78,5 / 45
|
78,5 / 45
|
78,5 / 45
|
Давление цилиндра впрыска
|
МПа
|
7,8 / 13,7
|
7,8 / 13,7
|
7,8 / 13,7
|
Скорость впрыска
|
кубические сантиметры / секунда
|
60 / 200
|
60 / 200
|
60 / 200
|
Усилие смыкания
|
тонн
|
65
|
80
|
200
|
Габариты плит
|
миллиметр
|
350 х 380
|
430 х 490
|
550 х 620
|
Диаметр поршня
|
миллиметр
|
Ø200
|
Ø230
|
Ø355
|
Ход поршня
|
миллиметр
|
380
|
380
|
480
|
Расстояние между колоннами
|
миллиметр
|
430 х 200
|
475 х 300
|
675 х 365
|
Мощность привода
|
кВт
|
5,5
|
5,5
|
7,4
|
Мощность привода системы циркуляции горячего масла
|
кВт
|
0,5 х 2
|
0,5 х 2
|
0,5 х 2
|
Мощность нагрева плит
|
кВт
|
7,6
|
9,6
|
20,8
|
Давление в системе
|
Бар
|
206
|
206
|
206
|
Объём масляного бака
|
литр
|
250
|
300
|
370
|
Габариты машины
|
миллиметр
|
1300 х 900 х 2850
|
1680 х 980 х 1930
|
2830 х 2000 х 3940
|
Масса машины
|
килограмм
|
4100
|
5500
|
6500
|

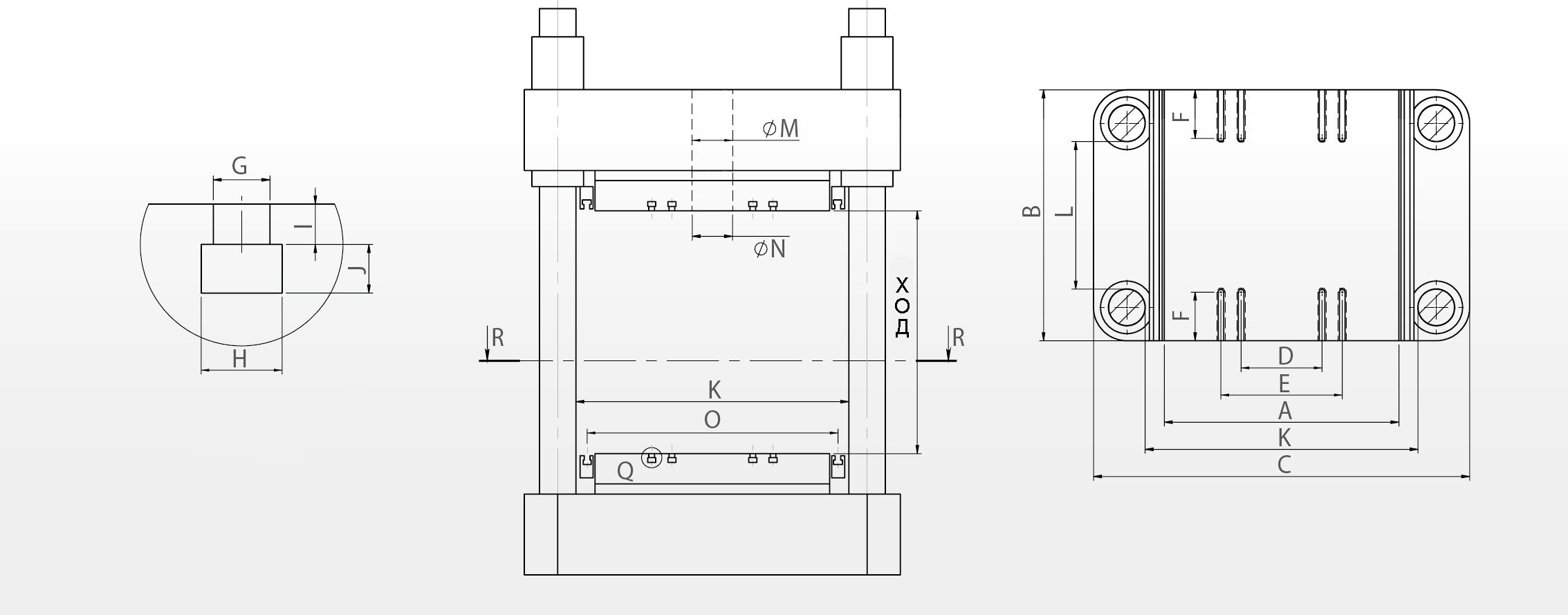

Габариты рабочей зоны
МОДЕЛЬ
|
JD-LS65T
|
JD-LS80T
|
JD-LS200T
|
Ход (мм.)
|
380
|
380
|
480
|
A (мм.)
|
350
|
430
|
550
|
B (мм.)
|
380
|
490
|
620
|
С (мм.)
|
610
|
670
|
930
|
D (мм.)
|
150
|
200
|
200
|
E (мм.)
|
-
|
-
|
300
|
F (мм.)
|
90
|
135
|
120
|
G (мм.)
|
13
|
18
|
18
|
H (мм.)
|
21
|
25
|
25
|
I (мм.)
|
10
|
10
|
10
|
J (мм.)
|
11
|
12
|
12
|
K (мм.)
|
430
|
475
|
675
|
L (мм.)
|
200
|
300
|
365
|
M (мм.)
|
Ø100
|
Ø100
|
Ø100
|
N (мм.)
|
Ø70
|
Ø80
|
Ø86
|
O (мм.)
|
390
|
-
|
620
|
Опции
|
|
|
|
Механическая система верхних и нижних выталкивателей
|
Гидравлическая система верхних и нижних выталкивателей
|
Зажимной блок
|
Выдвижной стол
|
Система механических выталкивателей позволяет быстро, механически извлечь изделие из пресс-формы, что увеличивает производительность оборудования
|
Гидравлические выталкиватели оснащаются механическим синхронизатором движения, позволяют извлекать годное изделие более плавно и стабильно чем механические выталкиватели. Увеличивают производительность оборудования
|
Предотвращает прилипание литниковой системы к верхней части плиты
|
Выдвижной стол позволяет с наибольшим комфортом менять пресс-формы, а также извлекать готовые изделия
|
|
|
|
|
Выдвижной стол на направляющих качения
|
Челночный стол
|
Одноуровневый внешний толкатель
|
Двухуровневый внешний толкатель
|
Выдвижной стол позволяет с наибольшим комфортом менять пресс-формы, а также извлекать готовые изделия. Направляющие качения в значительной степени повышают точность позиционирования пресс-формы и стабильность производственного процесса
|
Челночный стол позволяет извлекать готовые изделия одновременно с процессом литья в рабочей зоне машины, что увеличивает производительность не менее чем на 70%
|
Поднимает плиту пресс-формы во время извлечения пресс-формы
|
Поднимает плиту пресс-формы во время извлечения пресс-формы
|
|
|
|
|
Двухуровневый внешний толкатель и внешний нижний толкатель
|
Система извлечения 2RT, одноуровневая система внешнего наклона
|
Система извлечения 3RT, двухуровневая система внешнего наклона
|
Система термостатирования
|
Поднимает плиту пресс-формы во время извлечения пресс-формы, включает в себя дополнительный центральный выталкиватель
|
Поднимает плиту пресс-формы на определённый угол, что позволяет извлечь изделие безопасно, без необходимости контактировать с горячей пресс-формой
|
Поднимает 2 плиты пресс-формы на определённый угол, что позволяет извлечь изделие безопасно, без необходимости контактировать с горячей пресс-формой
|
Система термостатирования основана на масляном контуре циркуляции через термостат. Позволяет поддерживать стабильную температуру в прессформе, что позволяет не только повысить стабильность литья, но и увеличить ресурс пресс-формы
|
