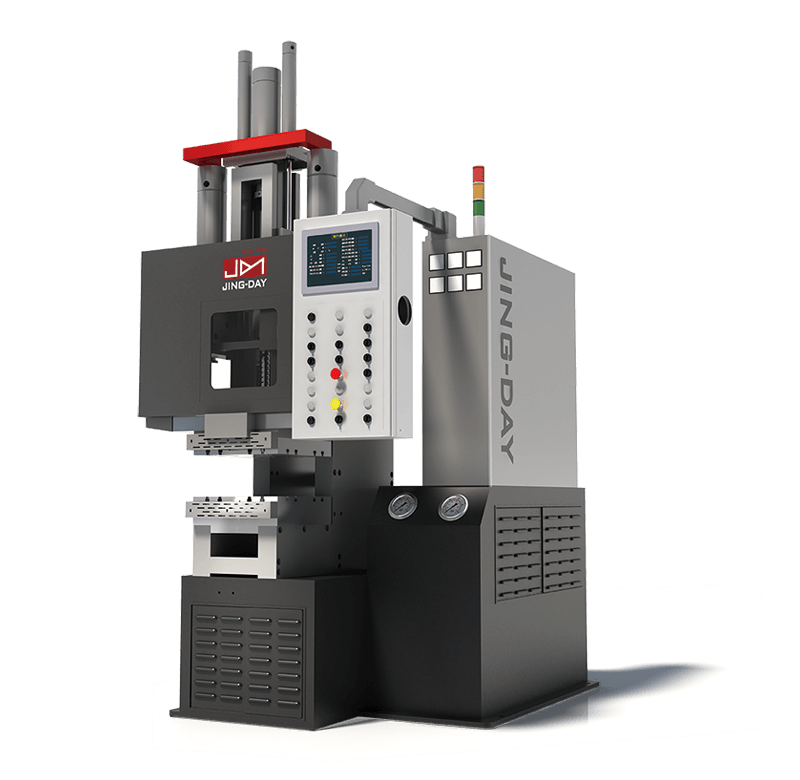

Инжекционно-литьевые машины JD-RС с С-образной станиной

Цену вы можете уточнить у менеджера

Литьевые машины Jing Day серии JD-RС предназначены для производства резинотехнических изделий методом инжекционного литья, что позволяет в значительной степени экономить на отсутствии перерасхода материала, а также увеличить качество и точность производимых изделий. С-образная рама машины, открывает возможности по литью "длинных" изделий, например уплотнителей окон. Запатентованные конструкции сопла машины и загрузочного устройства увеличивают производительность и эффективность литьевой машины. Усилия смыкания от 20 до 50 тонн.

Форма заказа

Особенности серии JD-RС

Инжекционно-литьевые машины c С-образной станиной серии JD-RС предназначены для литья натуральной, синтетической, маслобензостойкой, теплостойкой и переработанной резины.
Система ЧПУ с удобной операционной системой в базовой комплектации.

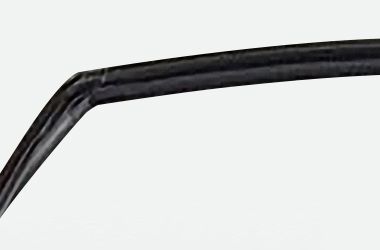

С-образная станина разработана для литья длинных изделий, например таких как уплотнители окон, изоляторы и другие
Запатентованная конструкция сопла, для предотвращения перерасхода материала.
Запатентованная система загрузки материала.
Современная многозонная система нагрева плит, позволяет прогревать пресс-форму неравномерно, что увеличивает точность вулканизации, а значит стабильность литья и качество вашей продукции.

О компании JING-DAY

Тайваньская компания Jing-Day один из мировых лидеров в области производства и поставок оборудования для переработки резин и силикона.

Компания обладает замкнутым производством, а также собственным научно-исследовательским и опытно-конструкторским отделом, что позволяет не только оперативно реагировать на самые современные тенденции в области переработки резин и силиконов, но ни создавать эти тренды. Наличие собственного отдела разработок и научных исследований позволяет компании Jing-Day приспосабливать машину под ваше конкретное изделие, что означает оптимальную производительность и стоимость вашего станка Jing-Day, а это гарантирует быстрые сроки окупаемости вашего проекта при неизменно высоком качестве производимых изделий.

Компания Jing-Day основана в 1983 году. Оборудование компании работает в более чем 60 странах мира, в таких отраслях промышленности как:

Автомобилестроительная
Приборостроительная
Медицина
Спортивная

Основное преимущество оборудования компании Jing-Day заключается в том, что при своих высочайших технологических возможностях станки Jing-Day обладают сравнительно невысокой стоимостью!

Характеристика	Значение
Объёмы впрыска	от 100 до 300 кубических сантиметров
Усилия смыкания	от 20 до 50 тонн
Размер плит	400 х 400 миллиметров
Мощность привода	5,5 кВт
Мощность нагрева плит	9,6 кВт
Массы машин	от 2500 до 5000 килограмм

МОДЕЛЬ	Единица измерения	JD-RC20T	JD-RC30T	JD-RC40T	JD-RC50T
Объём впрыска	кубический сантиметр	100	300	300	300
Давление впрыска	МПа	157	98	98	137
Давление цилиндра впрыска	МПа	16	16	16	16
Скорость впрыска	кубические сантиметры / секунда	65	105	105	140
Диаметр шнека	миллиметр	Ø32	Ø32	Ø32	Ø32
Сечение перерабатываемой ленты	миллиметр	6 х 30	6 х 30	6 х 30	6 х 30
Усилие смыкания	тонн	20	30	40	50
Габариты плит	миллиметр	400 х 400	400 х 400	400 х 400	400 х 400
Диаметр поршня	миллиметр	Ø70 х 2	Ø100 х 2	Ø120 х 2	Ø130 х 2
Ход поршня	миллиметр	320	400	400	400
Мощность привода	кВт	5,5	5,5	5,5	5,5
Мощность привода системы циркуляции горячего масла	кВт	0,5	0,5	0,5	0,5
Мощность нагрева плит	кВт	9,6	9,6	9,6	9,6
Давление в системе	Бар	206	206	206	206
Объём гидравлического бака	литр	200	240	240	240
Габариты машины	миллиметр	1010 х 1100 х 2800	1120 х 1300 х 2950	1170 х 1700 х 3050	1830 х 2250 х 2800
Масса машины	килограмм	2500	3000	4000	5000

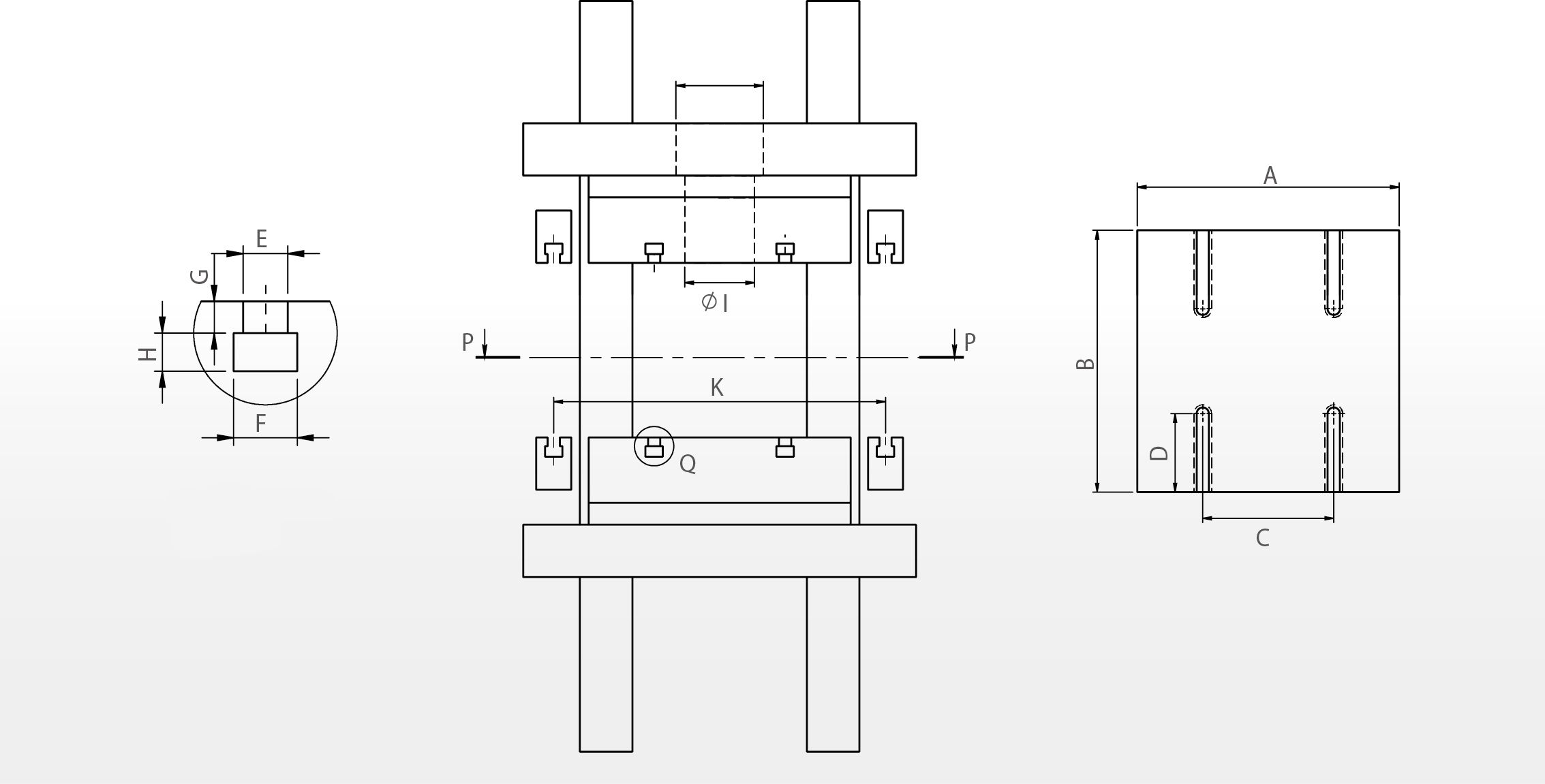

Габариты рабочей зоны

МОДЕЛЬ	JD-RC20T	JD-RC30T	JD-RC40T	JD-RC50T
Ход (мм.)	320	400	400	400
A (мм.)	400	400	400	400
B (мм.)	400	400	400	400
C (мм.)	150	150	150	150
D (мм.)	90	90	90	90
E (мм.)	14	14	14	14
F (мм.)	20	20	20	20
G (мм.)	10	10	10	10
H (мм.)	10	10	10	10
I (мм.)	Ø100	Ø100	Ø100	Ø100
J (мм.)	Ø100	Ø100	Ø100	Ø100
K (мм.)	450	450	450	450

Опции


Механическая система верхних и нижних выталкивателей	Гидравлическая система верхних и нижних выталкивателей	Зажимной блок	Выдвижной стол
Система механических выталкивателей позволяет быстро, механически извлечь изделие из пресс-формы, что увеличивает производительность оборудования	Гидравлические выталкиватели оснащаются механическим синхронизатором движения, позволяют извлекать годное изделие более плавно и стабильно чем механические выталкиватели. Увеличивают производительность оборудования	Предотвращает прилипание литниковой системы к верхней части плиты	Выдвижной стол позволяет с наибольшим комфортом менять пресс-формы, а также извлекать готовые изделия

Выдвижной стол на направляющих качения	Челночный стол	Одноуровневый внешний толкатель	Двухуровневый внешний толкатель
Выдвижной стол позволяет с наибольшим комфортом менять пресс-формы, а также извлекать готовые изделия. Направляющие качения в значительной степени повышают точность позиционирования пресс-формы и стабильность производственного процесса	Челночный стол позволяет извлекать готовые изделия одновременно с процессом литья в рабочей зоне машины, что увеличивает производительность не менее чем на 70%	Поднимает плиту пресс-формы во время извлечения пресс-формы	Поднимает плиту пресс-формы во время извлечения пресс-формы

Двухуровневый внешний толкатель и внешний нижний толкатель	Система извлечения 2RT, одноуровневая система внешнего наклона	Система извлечения 3RT, двухуровневая система внешнего наклона	Система термостатирования
Поднимает плиту пресс-формы во время извлечения пресс-формы, включает в себя дополнительный центральный выталкиватель	Поднимает плиту пресс-формы на определённый угол, что позволяет извлечь изделие безопасно, без необходимости контактировать с горячей пресс-формой	Поднимает 2 плиты пресс-формы на определённый угол, что позволяет извлечь изделие безопасно, без необходимости контактировать с горячей пресс-формой	Система термостатирования основана на масляном контуре циркуляции через термостат. Позволяет поддерживать стабильную температуру в прессформе, что позволяет не только повысить стабильность литья, но и увеличить ресурс пресс-формы
