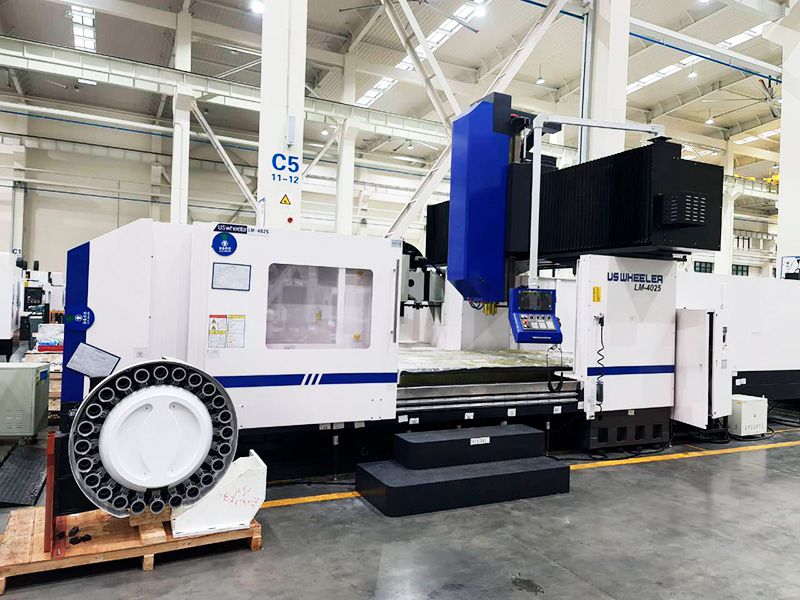

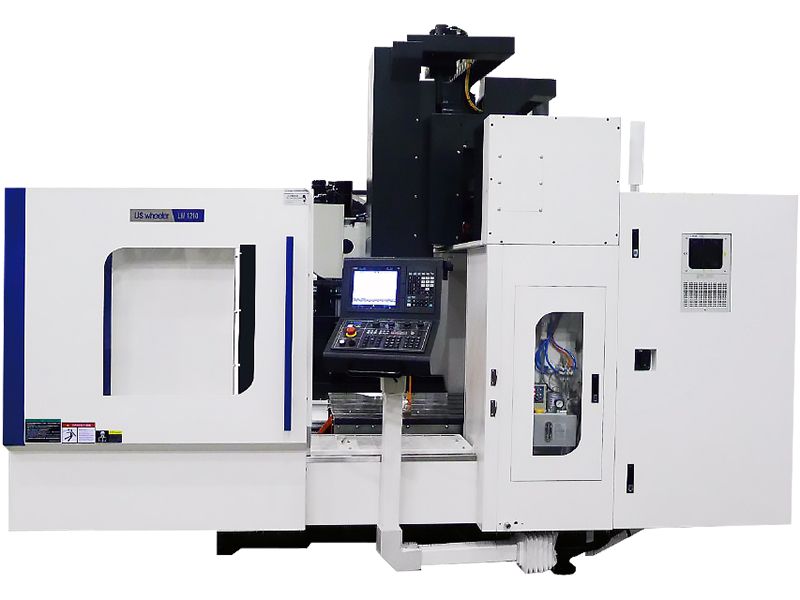

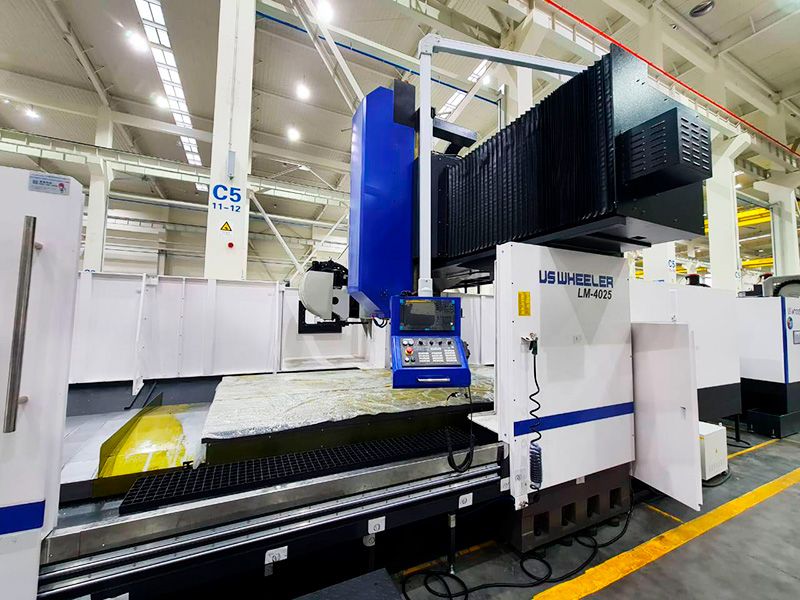

Портальные фрезерные обрабатывающие центры LM-Series

Цену вы можете уточнить у менеджера

Станки US Wheeler серии LM, тяжёлые портальные, высокоточные, сверхпроизводительные портальные фрезерные обрабатывающие центры с ЧПУ. Станки с монолитными чугунными станинами, естественного старения, отлитыми на том же заводе, что и для ведущих Корейских станкостроительных компаний. Направляющими качения. Серия станков разработана инженерами, ранее участвовавшими в разработке станков ведущих Корейских производителей. Станки US Wheeler комплектуются деталями исключительно ведущих мировых производителей в сфере станкостроения. Оптимальная серия с точки зрения соотношения цена / качество.

Форма заказа

О станке

Станки US Wheeler серии LM - сверхпроизводительное решение для металлорежущего производства, включает в себя тяжёлые, высокоточные, высокопроизводительные портальные фрезерные обрабатывающие центры. Станки серии LM подходят для операций фрезерования, сверления, нарезания резьбы, силовой обработки. Фрезерные обрабатывающие центра LM Series обладают классической портальной компоновкой и оснащены лучшими и наиболее популярными компонентами лучших мировых производителей.

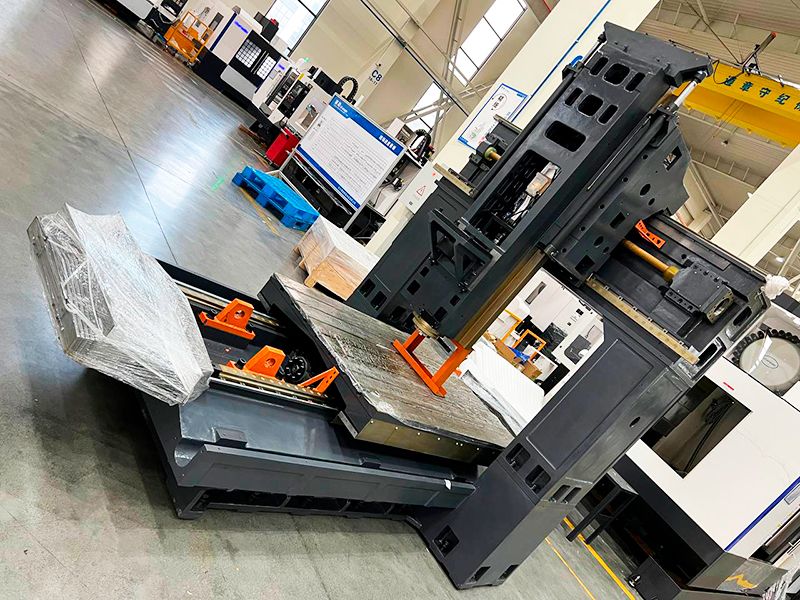

Монолитная станина станка естественного старения отливается на том же заводе и по тем же технологиям, что и для ведущих корейских производителей (класс точности P, у других производителей класс точности H).
Направляющие станка HIWIN / PMI, класс точности P (+/- 0,025 миллиметров на 1 метр длины)
Шарико-винтовая пара HIWIN / PMI, с двойным преднатяжением, класс точности C3 (+/- 0,03 миллиметра на 1 метр длины)
Системы ЧПУ и электроника Fanuc / Siemens / Mitsubishi (Япония / Германия)
Электрика Schneider / OMRON (Франция / Япония)
Пневматика SMC (Япония)
Кабеля Leoni (Германия)
Реле IDEC (Япония)
Маховик Euchner (Германия)
Подшипники NSK / FAG (Япония / Германия)
Шпиндели Kenturn (Тайвань)

Всё вышеперечисленное позволяет работать нашим станкам US Wheeler серии LM десятки лет без нареканий. Оснащение станков комплектующими лучших и наиболее популярных мировых производителей позволяет не только обеспечить надёжность оборудования, но и также позволяет обеспечивать постгарантийное обслуживание в кратчайшие сроки.

О производителе

Компания US Wheeler обладает более чем 20ти летним опытом в области станкостроения и автоматизации производств. Бренд US Wheeler был создан в 2015 году и на данный момент занимает лидирующие позиции в области поставок металлообрабатывающего оборудования в Китае. Предприятие обладает двумя производственными площадками с обще площадью более чем 43 000 квадратных метров. В компании имеется собственный отдел НИОКР общей площадью более чем 3000 квадратных метров, укомплектованный 50 высококвалифицированными инженерами.

US Wheeler стратегический партнёр таких лидеров как:

KUKA (Германия)
ABB (Швейцария)
UGint, Doosan, Hyundai Wia (Корея)

US Wheeler - станки с Корейским ДНК

О высочайшем классе компании US Wheeler в производстве металлообрабатывающего оборудования говорит следующее:

Станки разработаны специалистами, ранее занимавшими руководящие посты в ведущих Корейских станкостроительных компаниях
Станины станков US Wheeler изготавливаются на том же заводе, что и для ведущих Корейских станкостроительных компаний
Станины станков US Wheeler проходят процедуру естественного старения и обладают повышенным классом точности (P class)
Основания под направляющие станков проходят процедуру шабрения вручную

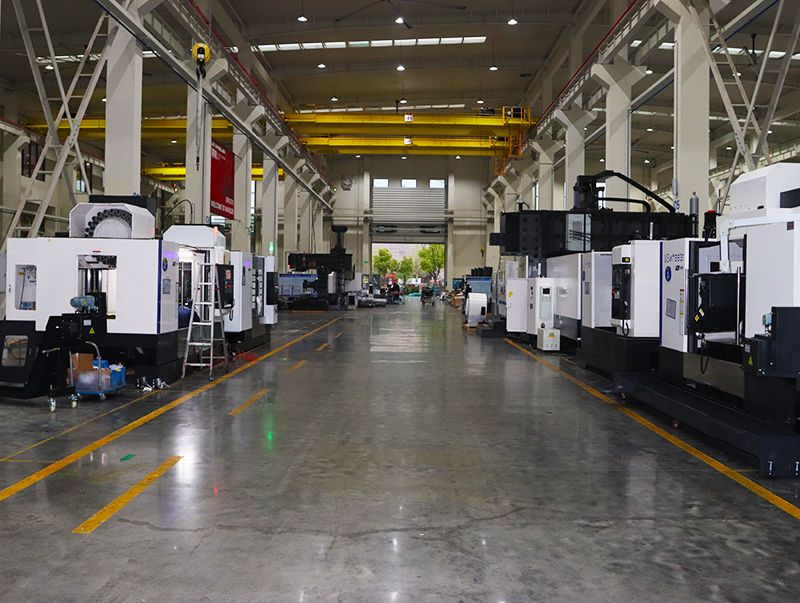

Производственные площадки компании US Wheeler сертифицированы в соответствии со стандартом ISO9001:2015 Швейцарской компанией SGS (Сентябрь 2020 года)
Заводы US Wheeler следуют идеологии "чистого" и "бережливого" производства
Все станки, производимые компанией US Wheeler проходят процедуру испытаний на холостых ходах, а также обмеряются с использованием оборудования от компании Renishaw

Спецификация портальных фрезерных обрабатывающих центров:

Спецификация	Значение
Диапазоны перемещений по осям X / Y / Z	от 1600 / 1300 / 600 до 8000 / 3200 / 1250 миллиметров
Расстояние от стола до шпинделя	от 200 - 800 до 300 - 1550 миллиметров
Габариты рабочего стола	от 1700 х 1200 до 8000 х 2500 миллиметров
Размер Т-образного паза	от 7 х 22 х 150 до 11 х 28 х 200 миллиметров
Скорость вращения шпинделя	от 50 - 6000 до от 50 - 12 000 оборотов в минуту
Грузоподъёмность стола	от 3000 до 30 000 килограммов
Номинальный крутящий момент на шпинделе	от 52, 5 до 143 ньютон на метр
Максимальный крутящий момент на шпинделе постоянно / 30 минут	от 118 до 236 ньютон на метр
Номинальная мощность привода	от 11 до 15 киловатт
Максимальная мощность привода	от 15 до 18,5 киловатт
Ускоренные перемещения по осям	от 10 / 10 / 10 до 20 / 20 / 20 метров в минуту
Скорость резания	от 1 до 10 000 миллиметров в минуту
Количество инструмента	24 штуки
Тип шпинделя	BT40 / BT50
Точность позиционирования по осям X / Y / Z (полный ход)	от 0,012 / 0,010 / 0,010 до 0,040 / 0,025 / 0,015 миллиметров
Повторяемость по осям X / Y / Z (полный ход)	от 0,010 / 0,008 / 0,008 до 0,030 / 0,015 / 0,015 миллиметров
Габариты станка	от 4450 х 4024 х 3200 до 19 740 х 7260 х 6470 миллиметров
Масса станка	от 13 500 до 100 000 килограммов

Стандартная комплектация

Система ЧПУ: Fanuc, Siemens, Mitsubishi, GSK, Syntec, KND
Устройство охлаждения СОЖ
Централизованная автоматическая система смазки
Наружные кожуха
Телескопическая защита направляющих
Обдув конуса шпинделя
Автоматическая смена инструмента на 21 позицию
Трансформатор
Электрошкаф
Импульсный электронный маховичок ручного управления
Освещение рабочей зоны оператора
Сигнальный светофор
ЖК-монитор пульта управления
Инструмент и ящик с инструментом
Руководство по эксплуатации станка
Пневматический воздушный пистолет
Водный пистолет

Опции

Стружечный конвейер ленточного типа
Устройство охлаждения масла шпинделя
Система подачи СОЖ через конус шпинделя
Комплектация станка дополнительными осями до 3+1 или 3+2
Автоматическая система измерения инструмента
Ручная / Автоматическая угловая головка
Автоматическая система смены инструмента на 30 позиций
ZF редуктор
Система измерения детали
Оптические линейки
Система подачи СОЖ через инструмент 20 / 30 Бар, с системой фильтрации
ShopMill, ShopTun, Manual Guide i, NaviMill, NaviLathe (диалоговые системы программирования станка)
Увеличение мощности шпинделя
Сепаратор СОЖ
Гидростанция 7Ocean (Тайвань)
Система фильтрации масляного тумана КАМА (Россия)

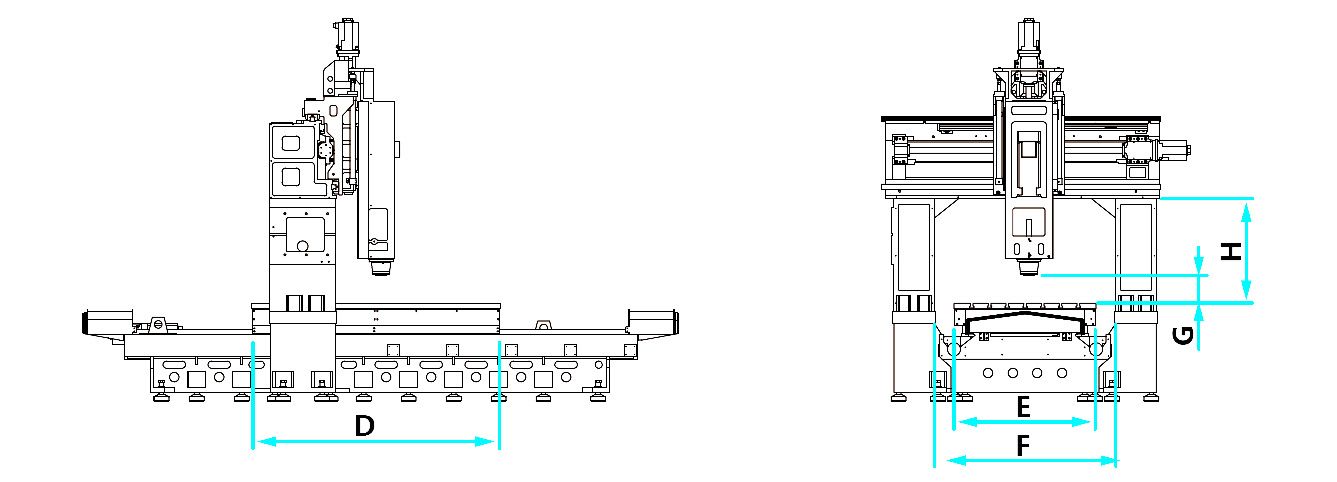

Схема габаритных размеров станков

Модель / Параметр	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм
LM-1613L	4450	3200	4024	1700	1200	1400	200	870
LM-2015	5365	3700	4065	2100	1200	1500	170	1000
LM-2518	7120	4750	4510	2500	1600	1800	150	1300
LM-3023	7830	5200	5370	3000	2000	2300	280	1400
LM-4027	10 280	5760	5370	4000	2300	2700	280	1400
LM-5023	11 830	5200	5370	5000	2000	2300	280	1400
LM-6027	14 280	5760	5370	6000	2300	2700	280	1400
LM-8032	19 740	7260	6370	8000	2500	3200	300	1730

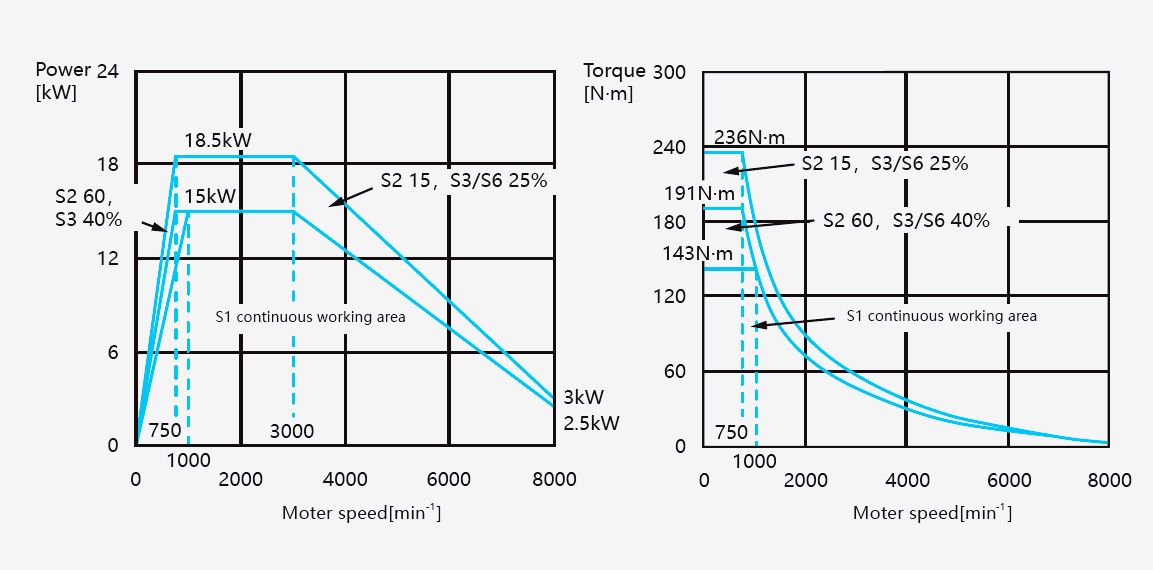

Графики работы приводов

Схема шпинделей BT 40

Схема шпинделей BT 50

Характеристика	Значение
Диапазоны перемещений по осям X / Y / Z	от 1600 / 1300 / 600 до 8000 / 3200 / 1250 миллиметров
Расстояние от стола до шпинделя	от 200 - 800 до 300 - 1550 миллиметров
Габариты рабочего стола	от 1700 х 1200 до 8000 х 2500 миллиметров
Размер Т-образного паза	от 7 х 22 х 150 до 11 х 28 х 200 миллиметров
Скорость вращения шпинделя	от 50 - 6000 до от 50 - 12 000 оборотов в минуту
Грузоподъёмность стола	от 3000 до 30 000 килограммов
Номинальный крутящий момент на шпинделе	от 52, 5 до 143 ньютон на метр
Максимальный крутящий момент на шпинделе постоянно / 30 минут	от 118 до 236 ньютон на метр
Номинальная мощность привода	от 11 до 15 киловатт
Максимальная мощность привода	от 15 до 18,5 киловатт
Ускоренные перемещения по осям	от 10 / 10 / 10 до 20 / 20 / 20 метров в минуту
Скорость резания	от 1 до 10 000 миллиметров в минуту
Количество инструмента	24 штуки
Тип шпинделя	BT 40 / BT 50
Точность позиционирования по осям X / Y / Z (полный ход)	от 0,012 / 0,010 / 0,010 до 0,040 / 0,025 / 0,015 миллиметров
Повторяемость по осям X / Y / Z (полный ход)	от 0,010 / 0,008 / 0,008 до 0,030 / 0,015 / 0,015 миллиметров
Габариты станка	от 4450 х 4024 х 3200 до 19 740 х 7260 х 6470 миллиметров
Масса станка	от 13 500 до 100 000 килограммов

Модельный ряд портальных центров LM-1613L - LM-3023

Характеристика	LM-1613L	LM-2015	LM-2518	LM-3023
Ось X, мм	1600	2000	2500	3000
Ось Y, мм	1300	1500	1800	2200
Ось Z, мм	600	600	800	1000
Расстояние от стола до шпинделя, мм	200 - 800	200 - 800	150 - 1150	280 - 1280
Габариты рабочего стола, мм	1700 х 1200	2100 x 1200	2500 х 1600	3000 х 2000
Размер Т-образного паза, мм	7 х 22 х 150	7 x 22 x 150	9 х 22 х 180	9 х 28 х 200
Грузоподъёмность стола, кг	3000	4000	7000	10 000
Скорость вращения шпинделя, об / мин	50 - 12 000	50 - 12 000	50 - 6000	50 - 6000
Тип привода	прямой	прямой	ремённый	ремённый
*Номинальный / Максимальный крутящий момент на шпинделе, Нм**	52,5 / 118	52,5 / 118	143 / 236	143 / 236
Номинальная / Максимальная мощность привода шпинделя, кВт	11 / 15	11 / 15	15 / 18,5	15 / 18,5
Ускоренные перемещения по осям, м / мин	20 / 20 / 20	20 / 20 / 20	15 / 15 / 15	12 / 12 / 12
Скорость резания, мм / мин	1 - 10 000	1 - 10 000	1 - 10 000	1 - 10 000
Количество инструмента, шт	24	24	24	24
Тип шпинделя	BT 40	BT 40	BT 50	BT 50
Точность позиционирования по осям X / Y / Z (полный ход), мм	0,012 / 0,010 / 0,010	0,015 / 0,012 / 0,012	0,025 / 0,015 / 0,012	0,025 / 0,015 / 0,013
Повторяемость по осям X / Y / Z (полный ход), мм	0,010 / 0,008 / 0,008	0,012 / 0,010 / 0,010	0,020 / 0,012 / 0,010	0,020 / 0,013 / 0,070
Габариты станка, мм	4450 х 4024 х 3200	5365 x 4065 x 3700	7120 х 4750 х 4510	7830 х 5200 х 5370
Масса станка, кг	13 500	15 500	24 000	37 000

Модельный ряд портальных центров LM-4027 - LM-8032

Характеристика	LM-4027	LM-5023	LM-6027	LM-8032
Ось X, мм	4000	5000	6000	8000
Ось Y, мм	2700	2200	2700	3200
Ось Z, мм	1000	1000	1000	1250
Расстояние от стола до шпинделя, мм	280 - 1280	280 - 1280	280 - 1280	300 - 1550
Габариты рабочего стола, мм	4000 х 2300	5000 x 2000	6000 х 2300	8000 х 2500
Размер Т-образного паза, мм	11 х 28 х 200	9 x 28 x 200	11 х 28 х 200	11 х 28 х 200
Грузоподъёмность стола, кг	12 000	14 000	18 000	30 000
Скорость вращения шпинделя, об / мин	50 - 6000	50 - 6000	50 - 6000	50 - 6000
Тип привода	ремённый	ремённый	ремённый	ремённый
*Номинальный / Максимальный крутящий момент на шпинделе, Нм**	220 / 272	220 / 272	220 / 272	220 / 272
Номинальная / Максимальная мощность привода шпинделя, кВт	15 / 18,5	15 / 18,5	15 / 18,5	15 / 18,5
Ускоренные перемещения по осям, м / мин	12 / 12 / 12	12 / 12 / 12	10 / 10 / 10	10 / 10 / 10
Скорость резания, мм / мин	1 - 10 000	1 - 10 000	1 - 10 000	1 - 10 000
Количество инструмента, шт	24	24	24	24
Тип шпинделя	BT 50	BT 50	BT 50	BT 50
Точность позиционирования по осям X / Y / Z (полный ход), мм	0,035 / 0,025 / 0,015	0,035 / 0,025 / 0,015	0,040 / 0,025 / 0,015	0,040 / 0,025 / 0,015
Повторяемость по осям X / Y / Z (полный ход), мм	0,025 / 0,015 / 0,015	0,030 / 0,020 / 0,010	0,030 / 0,015 / 0,015	0,030 / 0,015 / 0,015
Габариты станка, мм	10 280 х 5760 х 5370	11 830 x 5200 x 5370	14 280 х 5760 х 5370	19 740 х 7260 х 6470
Масса станка, кг	44 000	46 000	58 000	100 000

Стандартная комплектация

Система ЧПУ: Fanuc, Siemens, Mitsubishi, GSK, Syntec, KND
Устройство охлаждения СОЖ
Централизованная автоматическая система смазки
Наружные кожуха
Телескопическая защита направляющих
Обдув конуса шпинделя
Автоматическая смена инструмента на 21 позицию
Трансформатор
Электрошкаф
Импульсный электронный маховичок ручного управления
Освещение рабочей зоны оператора
Сигнальный светофор
ЖК-монитор пульта управления
Инструмент и ящик с инструментом
Руководство по эксплуатации станка
Пневматический воздушный пистолет
Водный пистолет

Опции

Стружечный конвейер ленточного типа
Устройство охлаждения масла шпинделя
Система подачи СОЖ через конус шпинделя
Комплектация станка дополнительными осями до 3+1 или 3+2
Автоматическая система измерения инструмента
Ручная / Автоматическая угловая головка
Автоматическая система смены инструмента на 30 позиций
ZF редуктор
Система измерения детали
Оптические линейки
Система подачи СОЖ через инструмент 20 / 30 Бар, с системой фильтрации
ShopMill, ShopTun, Manual Guide i, NaviMill, NaviLathe (диалоговые системы программирования станка)
Увеличение мощности шпинделя
Сепаратор СОЖ
Гидростанция 7Ocean (Тайвань)
Система фильтрации масляного тумана КАМА (Россия)

Схема габаритных размеров станков

Модель / Параметр	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм
LM-1613L	4450	3200	4024	1700	1200	1400	200	870
LM-2015	5365	3700	4065	2100	1200	1500	170	1000
LM-2518	7120	4750	4510	2500	1600	1800	150	1300
LM-3023	7830	5200	5370	3000	2000	2300	280	1400
LM-4027	10 280	5760	5370	4000	2300	2700	280	1400
LM-5023	11 830	5200	5370	5000	2000	2300	280	1400
LM-6027	14 280	5760	5370	6000	2300	2700	280	1400
LM-8032	19 740	7260	6370	8000	2500	3200	300	1730
