Портальные высокоскоростные обрабатывающие центры серии GS

Цену вы можете уточнить у менеджера

Портальные фрезерные обрабатывающие центры серии GS сочетают в себе впечатляющие характеристики, высокое качество всех составляющих станка, точность сборки и высокую производительность.

Особенностью станков является конструкция, оптимизированная для обработки особо крупногабаритных изделий на высоких режимах резания. Для этого используются особые решения в узлах рабочих органов и монолитной станине.

Форма заказа

Преимуществами и отличительными чертами станков являются:

Станины станков и все основные детали отлиты из высокопрочного серого чугуна марки HT300, проходят строгую термическую обработку и процедуру естественного старения, обладают высокой жесткостью;
Направляющие станка имеют класс точности P, как и у многих корейских заводов-изготовителей оборудования (+/- 0,025 миллиметров на 1 метр длины);
Устройство автоматическая смены инструментов типа "Зонтик" вмещает магазин на 20 различных инструментов, обеспечивая широкий функционал обработки металлических изделий;
Оснащение станков этой серии шпинделями типа HSK до 20 000 и 32 000 оборотов в минуту, позволяют осуществлять прецизионные операции фрезерования и сверления с высокой точностью;
Система ЧПУ третьего поколения Siemens, Fanuc, Syntec c подключением облачного сервиса;
Стойка с ЧПУ оснащена 15-ти дюймовым сенсорным экраном. Удобный и интуитивный интерфейс позволяет легко осуществлять управление технологическими процессами;
Встроенная система охлаждения шпинделя позволяет эффективно эксплуатировать оборудование и продлевает срок службы как самому шпинделю, так и станку в целом;
Оснащение двумя комплектами инструментальных систем "двойная рука" на 16 позиций и 16 люнетов позволяют выполнять широкий спектр прецизионных операций сверления и фрезерования;
Измерительная лазерная система BLUM, которая определяет длины и диаметры инструмента, включая определение инструмента в реальном времени на высокой скорости;
СОЖ под высоким давлением с двойным насосом и семиступенчатой системой фильтрации предотвращает загрязнение систем и позволяет в разы увеличить срок службы станка;
Функция автоматической системы удаления стружки позволяет эффективно и качественно делать обработку изделий, оптимизируя работу оператора и поддерживая рабочую зону станка в чистоте;
Встроенный коллектор улавливания масляного тумана оснащён несколькими фильтрами для сбора паров масел из рабочей зоны, что позволяет повысить срок службы станка и его комплектующих;
Телескопическая защита позволяет сохранять длительное время направляющие и шарико-винтовую пару от грубых механических повреждений, раскаленной стружки, СОЖ.

О производителе:

Компания обладает более чем 15ти летним опытом в области станкостроения и автоматизации производств. Технологическое предприятие, имеющее опыт в исследовании и разработках оборудования вертикального прецизионного глубокого сверления и станков с ЧПУ, с независимыми правами интеллектуальной собственности, и в настоящее время, имеет десятки национальных патентов, в том числе и авторские права на ряд компьютерных программных обеспечений с международными стандартами качества EC.

Демонстрация в действии сверлильного станка с ЧПУ для операций прецизионного сверления:

Спецификация портальных высокоскоростных обрабатывающих центров:

Спецификация	Значение
Габариты столов	от 900 х 650 до 1100 x 650 миллиметров
Характеристики Т-образных пазов	5шт18100 миллиметров
Грузоподъёмность столов	от 800 до 900 килограммов
Ход по оси X	от 850 до 1000 миллиметров
Ход по оси Y	600 миллиметров
Ход по оси Z	450 миллиметров
Диаметр первого стола	150 миллиметров
Номинальная мощность первого стола	16 киловатт
Тип шпинделя	HSK50E
Максимальная скорость вращения шпинделя	32 000 оборотов в минуту
Крутящий момент на шпинделе	21 ньютон на метр
Диапазон расстояний от конца шпинделя до поверхности стола	от 150 до 600 миллиметров
Диаметр второго стола	150 миллиметров
Номинальная мощность второго стола	15,5 киловатт
Тип шпинделя	HSK63А
Максимальная скорость вращения шпинделя	20 000 оборотов в минуту
Крутящий момент на шпинделе	27 ньютон на метр
Диапазон расстояний от конца шпинделя до поверхности стола	от 130 до 580
Ускоренный ход по осям	30 / 30 / 30 миллиметров в минуту
Скорость резания	20 / 20 / 20 миллиметров в минуту
Тип автоматической смены инструмента	Зонтик
Количество инструмента в магазине	от 16 до 20 штук
Точность позиционирования по осям X / Y / Z	0,003 миллиметров
Повторяемость по осям X / Y / Z	0,002 миллиметров
Габаритные размеры станка	от 2660 x 2390 x 3100 до 2730 x 2570 x 3100 миллиметров
Масса станка	от 7000 до 8000 килограммов

Комплектация:

Серводвигатель нового поколения;
Шпиндель HSK63A до 32 000 оборотов в минуту;
Ружейные сверла TBT из вольфрамовой стали;
Горизонтальные и вертикальные направляющие втулки TBT из вольфрамовой стали;
Система ЧПУ 3-го поколения 22MA;
Сенсорный экран размером 15 дюймов;
Система подачи СОЖ через инструмент с системой фильтрации;
Автоматическая система удаления стружки;
Телескопическая защита направляющих;
Встроенный маслоохладитель;
Встроенный электрошкаф.

Схемы габаритных размеров станков:

Габаритные размеры модели станка GS-86:

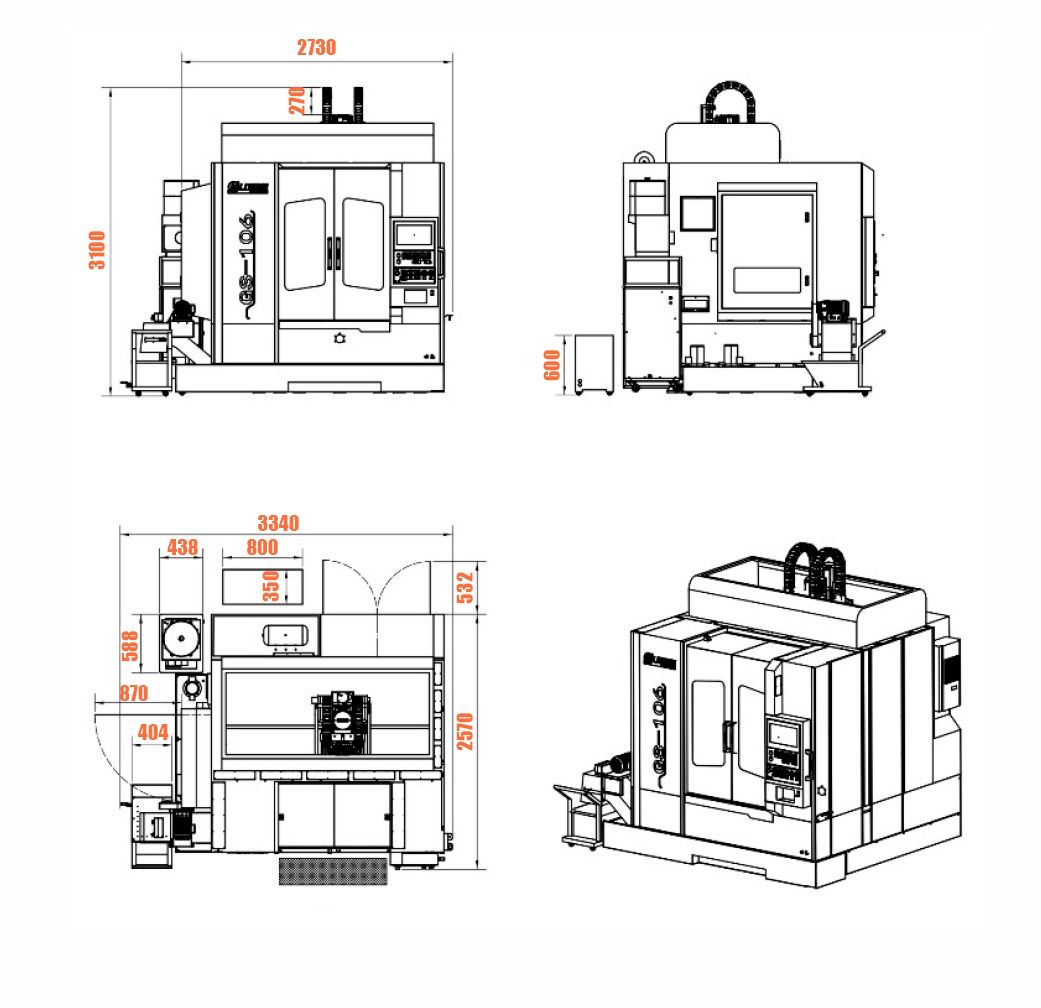

Габаритные размеры модели станка GS-106:

Характеристика	Значение
Габариты столов	от 900 х 650 до 1100 x 650 миллиметров
Характеристики Т-образных пазов	5шт18100 миллиметров
Грузоподъёмность столов	от 800 до 900 килограммов
Ход по оси X	от 850 до 1000 миллиметров
Ход по оси Y	600 миллиметров
Ход по оси Z	450 миллиметров
Диаметр первого стола	150 миллиметров
Номинальная мощность первого стола	16 киловатт
Тип шпинделя	HSK50E
Максимальная скорость вращения шпинделя	32 000 оборотов в минуту
Крутящий момент на шпинделе	21 ньютон на метр
Диапазон расстояний от конца шпинделя до поверхности стола	от 150 до 600 миллиметров
Диаметр второго стола	150 миллиметров
Номинальная мощность второго стола	15,5 киловатт
Тип шпинделя	HSK63А
Максимальная скорость вращения шпинделя	20 000 оборотов в минуту
Крутящий момент на шпинделе	27 ньютон на метр
Диапазон расстояний от конца шпинделя до поверхности стола	от 130 до 580
Ускоренный ход по осям	30 / 30 / 30 миллиметров в минуту
Скорость резания	20 / 20 / 20 миллиметров в минуту
Тип автоматической смены инструмента	Зонтик
Количество инструмента в магазине	от 16 до 20 штук
Точность позиционирования по осям X / Y / Z	0,003 миллиметров
Повторяемость по осям X / Y / Z	0,002 миллиметров
Габаритные размеры станка	от 2660 x 2390 x 3100 до 2730 x 2570 x 3100 миллиметров
Масса станка	от 7000 до 8000 килограммов

Спецификация станков GS-86, GS-106:

Характеристики / Модели	GS - 86	GS - 106
Габариты столов, мм	900 х 650	1100 x 650
Характеристики Т-образных пазов, мм	5шт18100
Грузоподъёмность столов, кг	800	900
Ход по оси X, мм	850	1000
Ход по оси Y, мм	600
Ход по оси Z, мм	450
Диаметр первого стола, мм	150
Номинальная мощность первого стола, кВт	16
Тип шпинделя	HSK50E
Максимальная скорость вращения шпинделя, об/мин	32 000
*Крутящий момент на шпинделе, Нм**	21
Диапазон расстояний от конца шпинделя до поверхности стола, мм	150 - 600
Диаметр второго стола, мм	150
Номинальная мощность второго стола, кВт	15,5
Тип шпинделя	HSK63А
Максимальная скорость вращения шпинделя, об/мин	20 000
*Крутящий момент на шпинделе, Нм**	27	27
Диапазон расстояний от конца шпинделя до поверхности стола, мм	130 - 580
Ускоренный ход по осям, мм / мин	30 / 30 / 30
Скорость резания, мм / мин	20 / 20 / 20
Тип автоматической смены инструмента	Зонтик
Количество инструмента в магазине, шт	16	20
Точность позиционирования по осям X / Y / Z, мм	0,003
Повторяемость по осям X / Y / Z, мм	0,002
Габаритные размеры станка, мм	2660 x 2390 x 3100	2730 x 2570 x 3100
Масса станка, кг	7000	8000

Комплектация:

Серводвигатель нового поколения;
Шпиндель HSK63A до 32 000 оборотов в минуту;
Ружейные сверла TBT из вольфрамовой стали;
Горизонтальные и вертикальные направляющие втулки TBT из вольфрамовой стали;
Система ЧПУ 3-го поколения 22MA;
Сенсорный экран размером 15 дюймов;
Система подачи СОЖ через инструмент с системой фильтрации;
Автоматическая система удаления стружки;
Телескопическая защита направляющих;
Встроенный маслоохладитель;
Встроенный электрошкаф.
