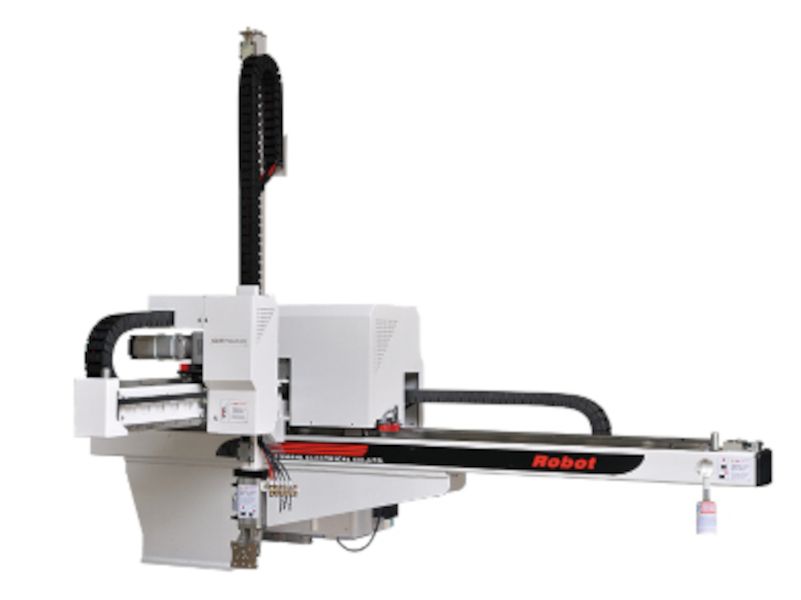

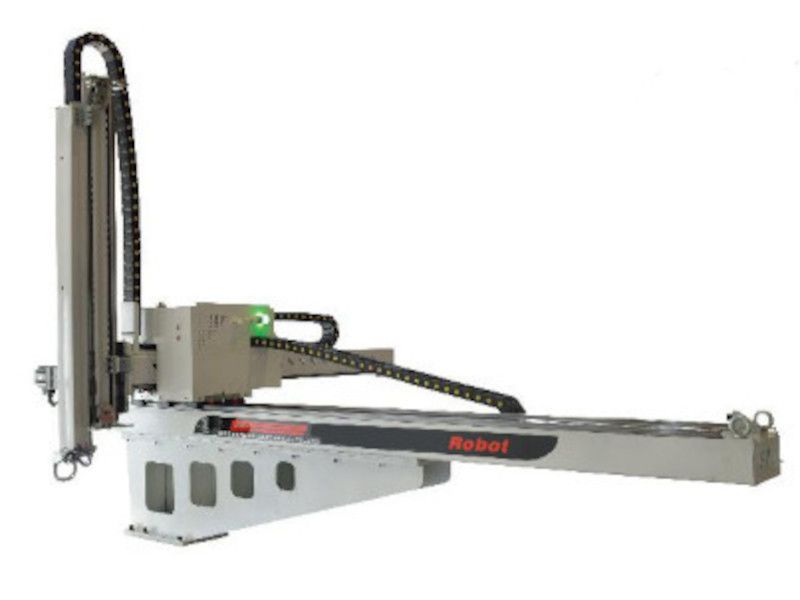

Робот трёхосевой

Цену вы можете уточнить у менеджера

Роботы серии SVC-W, SVC-D и SHC-W(D) представляют собой машины, которые не только могут извлекать литники, но и складывать уже готовую продукцию из пресс-форм термопластавтоматов в упаковочную тару или на транспортерную ленту (конвейер).

Для того чтобы повысить эффективность производства можно установить до нескольких роботов к одному конвейеру. Модели этих серий помогут также снизить количество брака на производстве и повысить эффективность технологических процессов.

Форма заказа

Особенности роботов серии SVC-W, SVC-D, SHC-W(D):

Робот оснащается линейными направляющими качения с низким коэффициентом трения, оборудование износостойкое и долговечное;
На вертикальной оси установлен высокоточный серводвигатель, высокой скоростью и мощностью с целью повышения точности позиционирования;
Система управления оснащена диалоговым управлением с выбором нескольких языков и поддержкой множества групп ввода/вывода для улучшения автоматизации процессов;
Система самодиагностики постоянно отслеживает состояние ввода / вывода и сохраняет историю записей сообщений об ошибках. Также система может дополнительно проверять давление воздуха в системе и даст сигнал, если условия небезопасны;
Робот имеет стандарт CE, соответствующий требованиям EUROMAP или SPI.

Спецификация роботов:

Спецификация	Значение
Тип робота	Одноступенчатый / Телескопический
Усиление смыкания	от 90-160 до 900-1000 тонн
Вертикальный ход	от 700 до 1700 миллиметров
Продольный ход	от 350 до 1150 миллиметров
Поперечный ход	от 1300 до 2350 миллиметров
Угол захвата	90 градусов
Максимальная нагрузка с захватом	от 5 до 25 килограмм
Минимальное время съема изделия	от 1,5 до 8 секунд
Время цикла	от 3,5 до 20 секунд
Система расположения приводов	X, Y, Z
Рабочее давление	от 5 до 7 бар
Расход воздуха	от 2,9 до 40 норма-литров
Потребляемая мощность	от 1,5 до 3,4 киловатт-амперов
Параметры источника питания	3 фазы, 220 Вольт ±10% (50/60 Герц)

Характеристика	Значение
Тип робота	Одноступенчатый / Телескопический
Усиление смыкания	от 90-160 до 900-1000 тонн
Вертикальный ход	от 700 до 1700 миллиметров
Продольный ход	от 350 до 1150 миллиметров
Поперечный ход	от 1300 до 2350 миллиметров
Угол захвата	90 градусов
Максимальная нагрузка с захватом	от 5 до 25 килограмм
Минимальное время съема изделия	от 1,5 до 8 секунд
Время цикла	от 3,5 до 20 секунд
Система расположения приводов	X, Y, Z
Рабочее давление	от 5 до 7 бар
Расход воздуха	от 2,9 до 40 норма-литров
Потребляемая мощность	от 1,5 до 3,4 киловатт-амперов
Параметры источника питания	3 фазы, 220 Вольт ±10% (50/60 Герц)

Спецификация роботов серии SVC-WN.

Модель	SVC-1500 WN	SVC-1700 WN
Тип	Телескопический
Усилие смыкания, т	800-900	900-1000
Вертикальный ход, мм	W:1150	W:1700
Продольный ход, мм	W:1150
Поперечный ход, мм	2300
Угол захвата,°	90
Максимальная нагрузка с захватом, кг	25
Минимальное время съёма изделий, с	8
Время цикла, с	15
Система расположения приводов	X, Y, Z
Рабочее давление, бар	5-7
Расход воздуха, норма-литры	25
Потребляемая мощность, кВтА	3
Параметры источника питания	3 фазы, 220В±10% (50/60 Гц)
Масса робота, кг	800

Спецификация роботов серии SVC-D.

Модель	SVC-700 D	SVC-800 D	SVC-900 W	SVC-1000 W	SVC-1100 W	SVC-1200 W	SVC-1300 W	SVC-1500 W
Тип	Одноступенчатый
Усиление смыкания, т	90-160	160-280	250-320	320-380	380-470	470-530	530-600	600-800
Вертикальный ход, мм	700 D:700	800 D:800	W:900	W:1000	W:1100	W:1200	W:1300	W:1500
Продольный ход, мм	500 D:350	500 D:350	W:300	W:350	W:350	W:400	W:400	W:500
Поперечный ход, мм	1300	1540	1460	1950	1950	2190	2190	2350
Угол захвата,°	90
Максимальная нагрузка с захватом, кг	5			10				15
Минимальное время съема изделия, с	1,5		2,5	3,5		4		7
Время цикла, с	3,5		8	10		12		20
Система расположения приводов			X, Y, Z
Рабочее давление, бар	5-7
Расход воздуха, норма-литры	2,9		12			13		15
Потребляемая мощность, кВтА	3,4		1,5					2,4
Параметры источника питания	3 фазы, 220В±10% (50/60 Гц)
Масса робота, кг	260	300	400	430	440	500	520	700

Спецификация роботов серии SHC-W(D).

Модель	SHC-900 W(D)	SHC-1000 W(D)	SHC-1100 W(D)	SHC-1200 W(D)	SHC-1300 W(D)	SHC-1500 W(D)
Тип	Телескопический
Усилие смыкания, т	250-320	320-380	380-470	480-530	550-600	700-800
Вертикальный ход, мм	W:900 D:900	W:1000 D:1000	W:1100 D:1100	W:1200 D:1200	W:1300 D:1300	W:1500 D:1500
Продольный ход, мм	W:300 D:150	W:400 D:200
Поперечный ход, мм	1460	1950		2190		2300
Угол захвата,°	90
Максимальная нагрузка с захватом, кг	5	10				15
Минимальное время съёма изделий, с	2,5	3,5				5
Время цикла, с	8	10				15
Система расположения приводов	Z-X,Y
Рабочее давление, бар	5-7
Расход воздуха, норма-литры	25	28		30	32	40
Потребляемая мощность, кВтА	1,5					2
Параметры источника питания	220 В ± 10% (50 / 60 Гц)
Масса робота, кг	400	430	440	450	460	600
