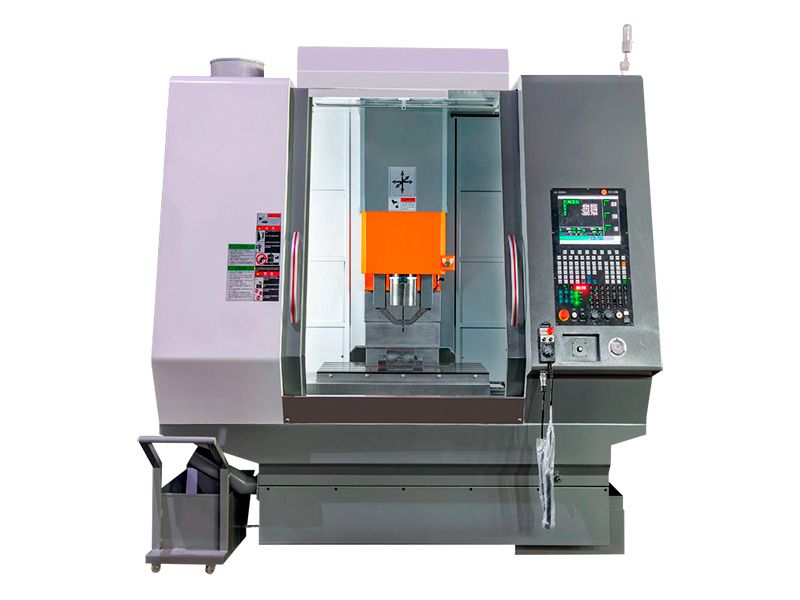

Сверлильный станок с ЧПУ U650S

Цену вы можете уточнить у менеджера

Высокоскоростные прецизионные сверлильно-фрезерные станки с ЧПУ серии U являются оборудованием для обработки различных металлических деталей с микроотверстиями, тонких отверстий.

Главным преимущество данных моделей станков - это высокая скорость растачивания отверстий и прецизионность обработки. Таким образом можно получить конечный продукт за один технологический переход!

Диаметр сверления сверлом для глубокого сверления: от Ø1 до Ø12 миллиметров.


Форма заказа

    Преимуществами и отличительными чертами станков являются:

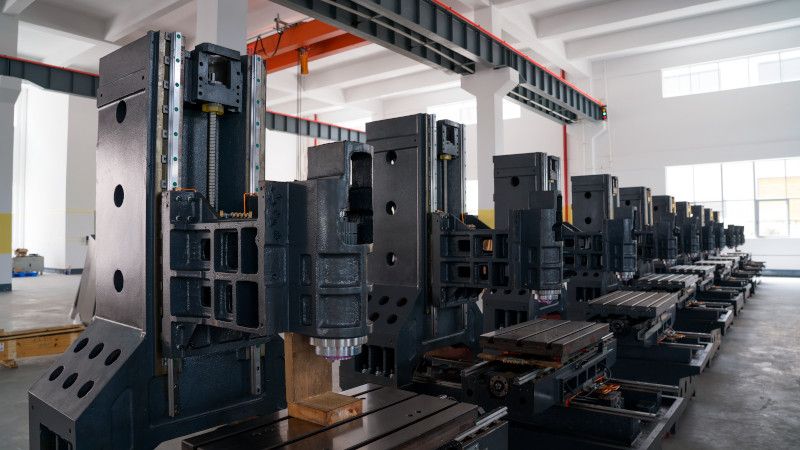

    • Станины станков и все основные детали отлиты из высокопрочного серого чугуна марки HT300, проходят строгую термическую обработку и процедуру естественного старения, обладают высокой жесткостью;

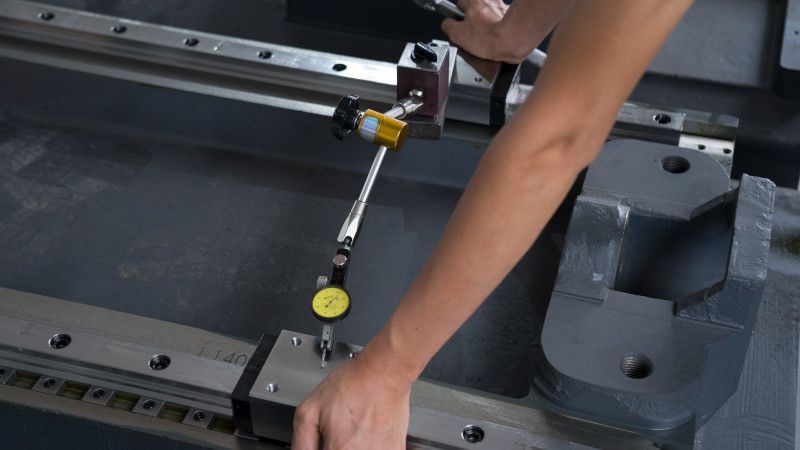

    • Направляющие станка имеют класс точности P, как и у многих корейских заводов-изготовителей оборудования (+/- 0,025 миллиметров на 1 метр длины);
    • Система ЧПУ третьего поколения Siemens, Fanuc, Syntec c подключением облачного сервиса;
    • Стойка с ЧПУ оснащена 15-ти дюймовым сенсорным экраном. Удобный и интуитивный интерфейс позволяет легко осуществлять управление технологическими процессами;
    • Встроенная система охлаждения шпинделя позволяет эффективно эксплуатировать оборудование и продлевает срок службы как самому шпинделю, так и станку в целом;
    • Оснащение двумя комплектами инструментальных систем "двойная рука" на 16 позиций и 16 люнетов позволяют выполнять широкий спектр прецизионных операций сверления и фрезерования;
    • Измерительная лазерная система BLUM, которая определяет длины и диаметры инструмента, включая определение инструмента в реальном времени на высокой скорости;
    • СОЖ под высоким давлением с двойным насосом и семиступенчатой системой фильтрации предотвращает загрязнение систем и позволяет в разы увеличить срок службы станка;
    • Функция автоматической системы удаления стружки позволяет эффективно и качественно делать обработку изделий, оптимизируя работу оператора и поддерживая рабочую зону станка в чистоте;
    • Встроенный коллектор улавливания масляного тумана оснащён несколькими фильтрами для сбора паров масел из рабочей зоны, что позволяет повысить срок службы станка и его комплектующих;
    • Телескопическая защита позволяет сохранять длительное время направляющие и шарико-винтовую пару от грубых механических повреждений, раскаленной стружки, СОЖ.

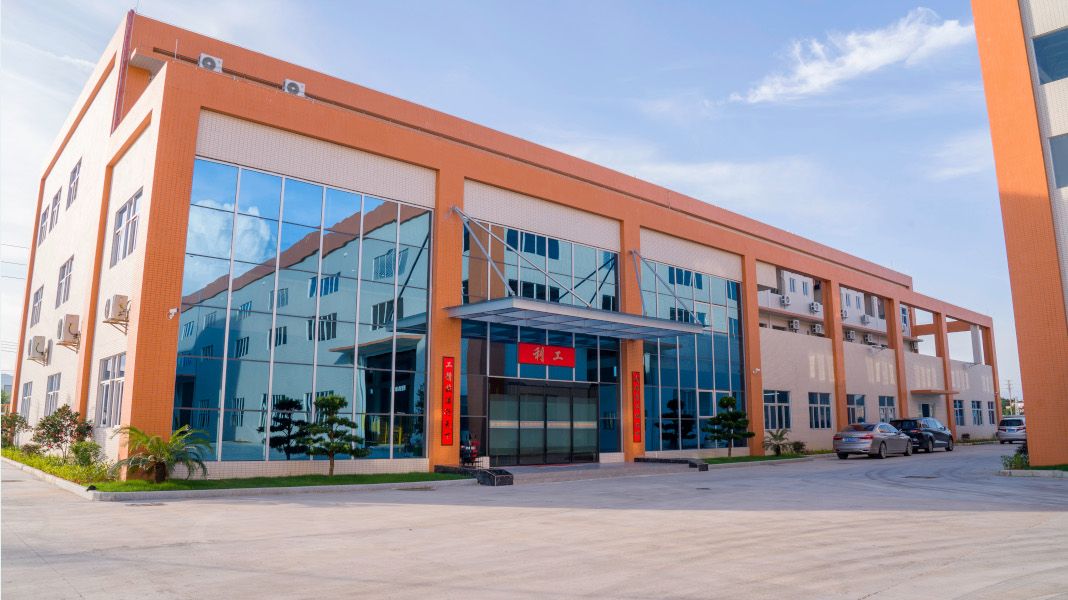

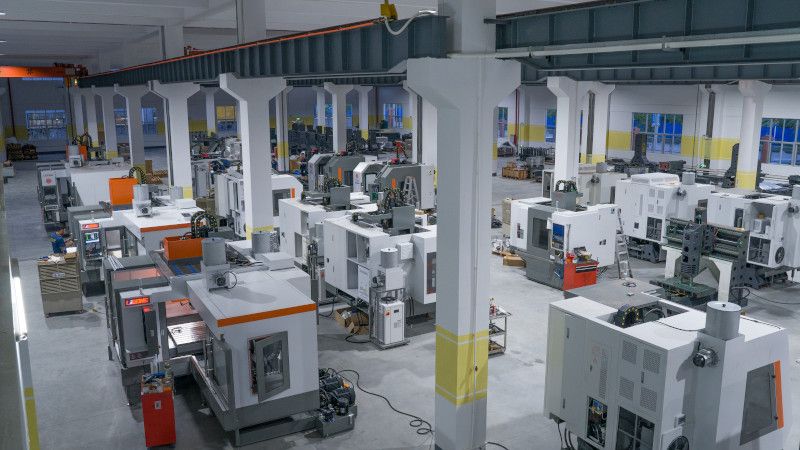

    О производителе:

    Компания обладает более чем 15ти летним опытом в области станкостроения и автоматизации производств. Технологическое предприятие, имеющее опыт в исследовании и разработках оборудования вертикального прецизионного глубокого сверления и станков с ЧПУ, с независимыми правами интеллектуальной собственности, и в настоящее время, имеет десятки национальных патентов, в том числе и авторские права на ряд компьютерных программных обеспечений с международными стандартами качества EC.

    Демонстрация в действии сверлильного станка с ЧПУ для операций прецизионного сверления:

    Спецификация сверлильного станка с ЧПУ:

    Спецификация Значение
    Размер стола 800*500 миллиметров
    Характеристики Т-образного паза 3шт*14*150 миллиметров
    Грузоподъёмность стола 500 килограмм
    Ход по оси X 600 миллиметров
    Ход по оси Y 500 миллиметров
    Ход по оси Z 700 миллиметров
    Диапазон расстояний от конца шпинделя до поверхности стола от 120 до 820 миллиметров
    Ход по оси B 420 миллиметров
    Ускоренный ход по осям от 1 до 12 000 миллиметров в минуту
    Скорость резания от 1 до 10 000 миллиметров в минуту
    Тип шпинделя HSK-A40
    Максимальная скорость вращения шпинделя 24 000 оборотов в минуту
    Мощность привода шпинделя 6,29 кВт
    Мощность насоса подачи СОЖ 3,75 кВт
    Мощность гидравлического насоса 0,75 кВт
    Диаметр сверления сверлом для глубокого сверления от Ø1 до Ø12 миллиметров
    Максимальная глубина сверления 250 миллиметров
    Точность позиционирования 0,008 миллиметров
    Повторяемость 0,008 миллиметров
    Максимальное давление СОЖ 120 Бар
    Объем бака СОЖ 200 литров
    Масса станка 4500 килограмм
    Габаритные размеры станка 3090*2860*2900 миллиметров

    Комплектация:

    • Серводвигатель нового поколения;
    • Шпиндель HSK-A40 до 24 000 оборотов в минуту;
    • Ружейные сверла TBT из вольфрамовой стали;
    • Горизонтальные и вертикальные направляющие втулки TBT из вольфрамовой стали;
    • Система ЧПУ 3-го поколения 22MA;
    • Сенсорный экран размером 15 дюймов;
    • Система подачи СОЖ через инструмент с системой фильтрации;
    • Автоматическая система удаления стружки;
    • Маслозащитная крышка;
    • Встроенный маслоохладитель;
    • Встроенный электрошкаф.

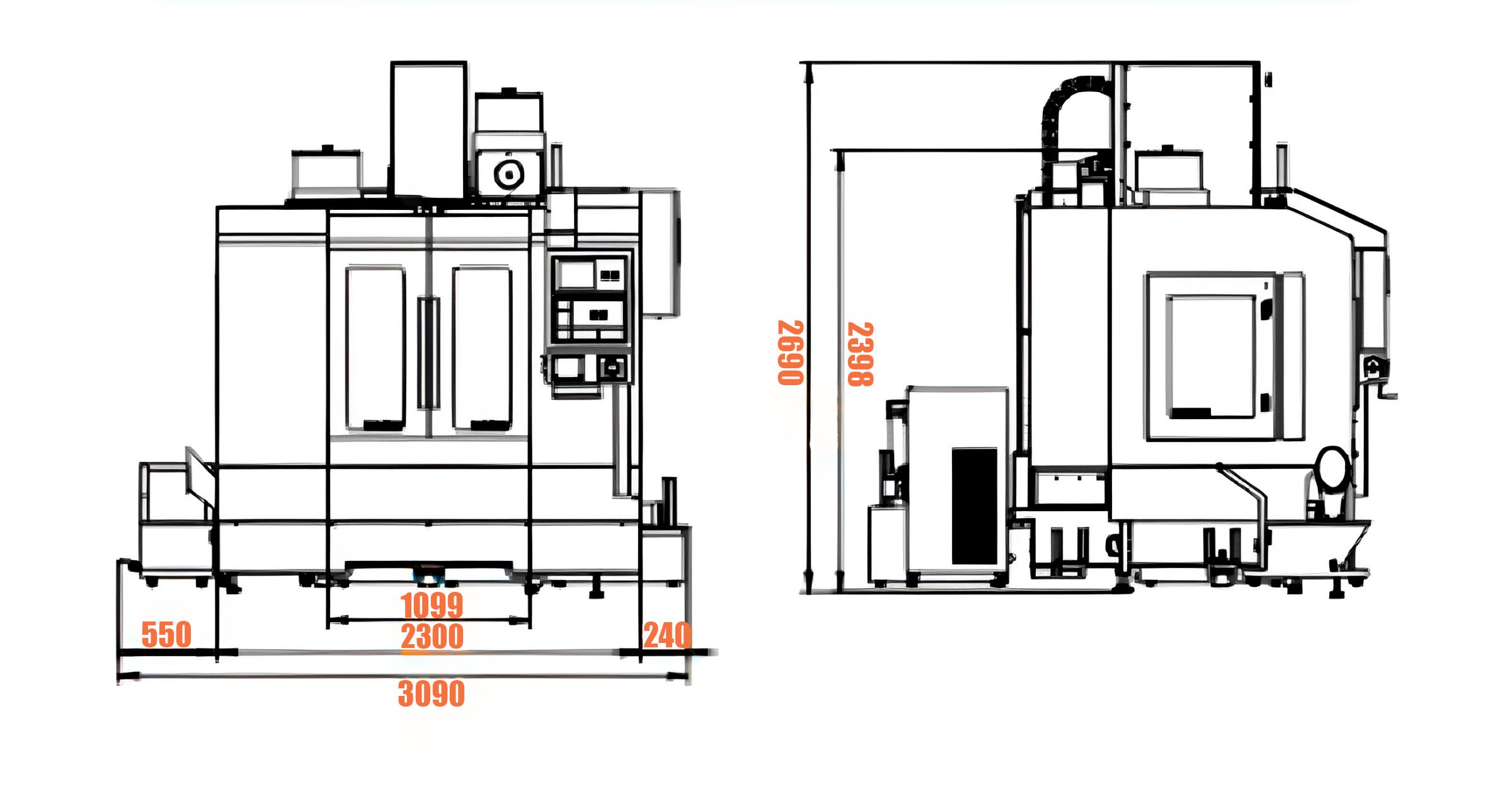

    Схема габаритных размеров станка:
