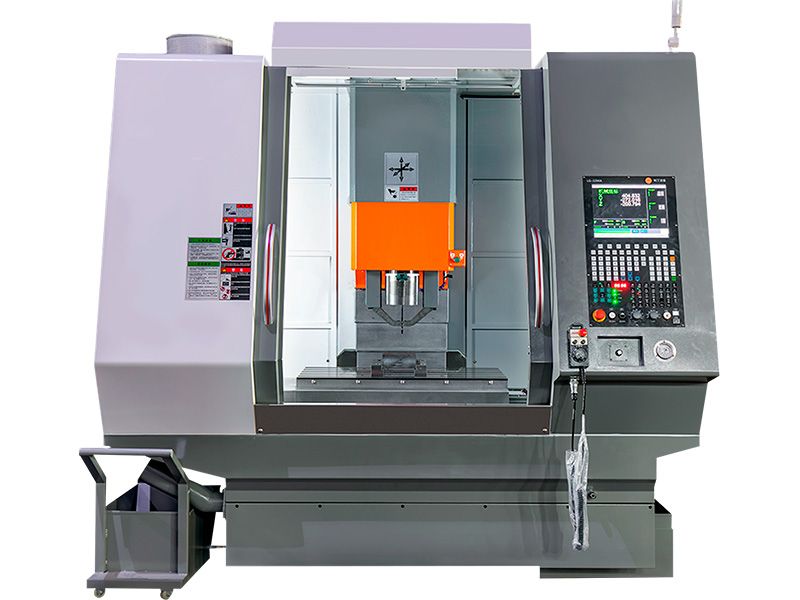

Сверлильный станок с ЧПУ U850, D850

Цену вы можете уточнить у менеджера

Сверлильно-фрезерные станки с ЧПУ U-850, D-850 представляют собой прецизионное оборудование для глубокого сверления тонких микроотверстий и отверстий среднего размера за несколько минут, что делает его передовым на рынке металлообрабатывающих станков!

Помимо вышеперечисленных свойств, станки могут выполнять фрезервание деталей, что делает станки широкоприменимыми.

Диаметр сверления сверлом для глубокого сверления: Ø1,5 мм - Ø20 мм.

Диаметр сверления сверлом со сменной пластиной: Ø15 мм - Ø32 мм.

Форма заказа

Преимуществами и отличительными чертами станков являются:

Станины станков и все основные детали отлиты из высокопрочного серого чугуна марки HT300, проходят строгую термическую обработку и процедуру естественного старения, обладают высокой жесткостью;
Направляющие станка имеют класс точности P, как и у многих корейских заводов-изготовителей оборудования (+/- 0,025 миллиметров на 1 метр длины);
Система ЧПУ третьего поколения Siemens, Fanuc, Syntec c подключением облачного сервиса;
Стойка с ЧПУ оснащена 15-ти дюймовым сенсорным экраном. Удобный и интуитивный интерфейс позволяет легко осуществлять управление технологическими процессами;
Встроенная система охлаждения шпинделя позволяет эффективно эксплуатировать оборудование и продлевает срок службы как самому шпинделю, так и станку в целом;
Оснащение двумя комплектами инструментальных систем "двойная рука" на 16 позиций и 16 люнетов позволяют выполнять широкий спектр прецизионных операций сверления и фрезерования;
Измерительная лазерная система BLUM, которая определяет длины и диаметры инструмента, включая определение инструмента в реальном времени на высокой скорости;
СОЖ под высоким давлением с двойным насосом и семиступенчатой системой фильтрации предотвращает загрязнение систем и позволяет в разы увеличить срок службы станка;
Функция автоматической системы удаления стружки позволяет эффективно и качественно делать обработку изделий, оптимизируя работу оператора и поддерживая рабочую зону станка в чистоте;
Встроенный коллектор улавливания масляного тумана оснащён несколькими фильтрами для сбора паров масел из рабочей зоны, что позволяет повысить срок службы станка и его комплектующих;
Телескопическая защита позволяет сохранять длительное время направляющие и шарико-винтовую пару от грубых механических повреждений, раскаленной стружки, СОЖ.

О производителе:

Компания обладает более чем 15ти летним опытом в области станкостроения и автоматизации производств. Технологическое предприятие, имеющее опыт в исследовании и разработках оборудования вертикального прецизионного глубокого сверления и станков с ЧПУ, с независимыми правами интеллектуальной собственности, и в настоящее время, имеет десятки национальных патентов, в том числе и авторские права на ряд компьютерных программных обеспечений с международными стандартами качества EC.

Демонстрация в действии сверлильного станка с ЧПУ для операций прецизионного сверления:

Спецификация сверлильного станка с ЧПУ:

Спецификация	Значение
Размер стола	900*500 миллиметров
Характеристики Т-образного паза	3шт14150 миллиметров
Грузоподъёмность стола	700 килограмм
Ход по оси X	800 миллиметров
Ход по оси Y	500 миллиметров
Ход по оси Z	700 миллиметров
Диапазон расстояний от конца шпинделя до поверхности стола	от 120 до 820 миллиметров
Ход по оси B	420 миллиметров
Ускоренный ход по осям	от 1 до 12 000 миллиметров в минуту
Скорость резания	от 1 до 10 000 миллиметров в минуту
Тип шпинделя	BT40
Максимальная скорость вращения шпинделя	10 000 оборотов в минуту
Мощность привода шпинделя	7,5 кВт
Мощность первого насоса подачи СОЖ	3,75 кВт
Мощность второго насоса подачи СОЖ	5,6 кВт
Мощность гидравлического насоса	0,75 кВт
Мощность системы СОЖ	от 0,37 до 0,75 кВт
Диаметр сверления сверлом для глубокого сверления	от Ø1,5 до Ø20 миллиметров
Диаметр сверления сверлом со сменной пластиной	от Ø15 до Ø32 миллиметров
Максимальная глубина сверления	250 миллиметров
Точность позиционирования	0,008 миллиметров
Повторяемость	0,008 миллиметров
Максимальное давление СОЖ	120 Бар
Объем бака СОЖ	400 литров
Масса станка	от 4700 до 5200 килограмм
Габаритные размеры станка	309028602900 миллиметров

Комплектация:

Серводвигатель нового поколения;
Шпиндель BT40 до 10 000 оборотов в минуту;
Ружейные сверла TBT из вольфрамовой стали;
Горизонтальные и вертикальные направляющие втулки TBT из вольфрамовой стали;
Система ЧПУ 3-го поколения 22MA;
Сенсорный экран размером 15 дюймов;
Система подачи СОЖ через инструмент с системой фильтрации;
Автоматическая система удаления стружки;
Телескопическая защита направляющих;
Встроенный маслоохладитель;
Встроенный электрошкаф.

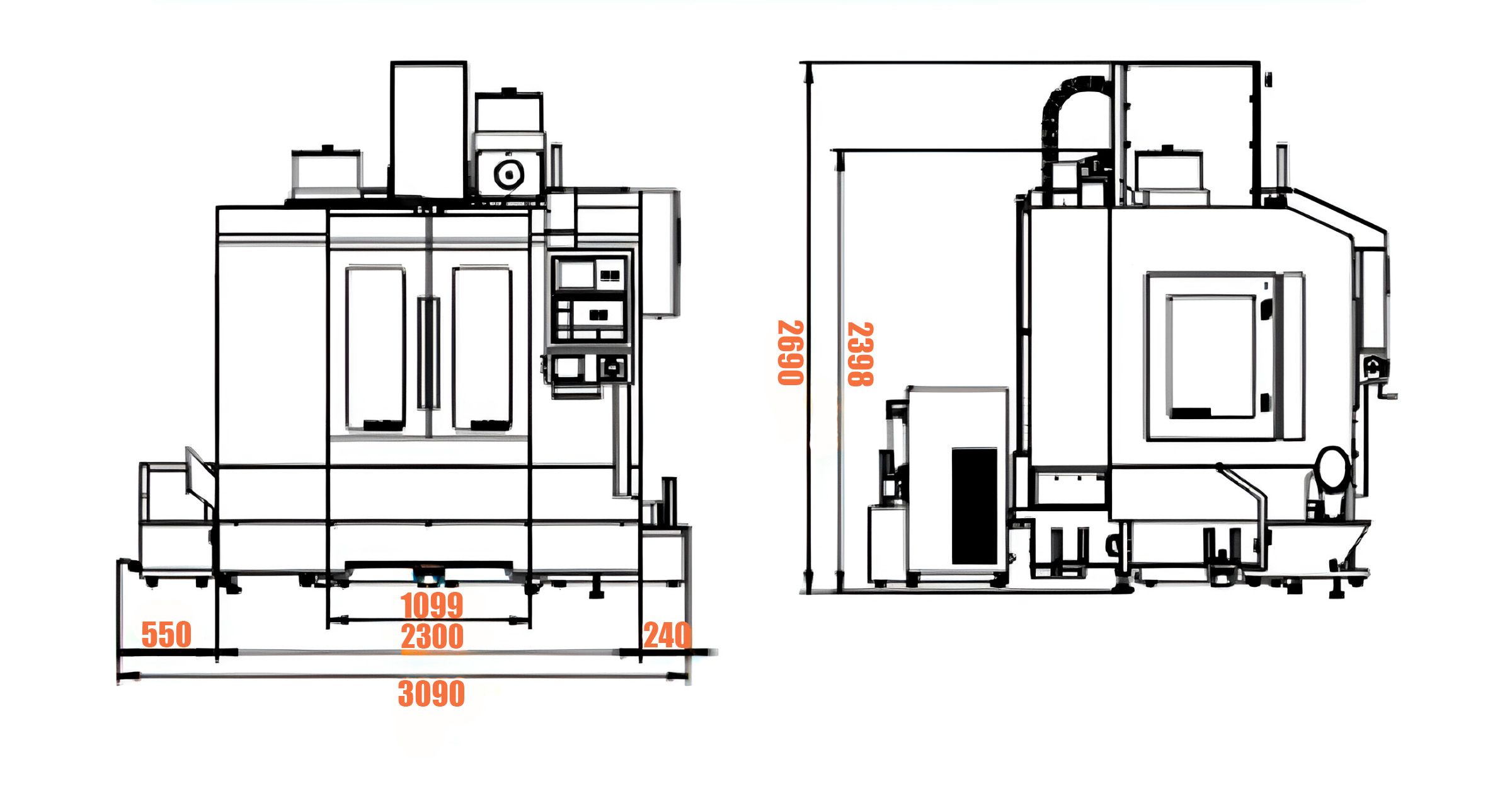

Схема габаритных размеров станков:

Характеристика	Значение
Размер стола	900*500 миллиметров
Характеристики Т-образного паза	3шт14150 миллиметров
Грузоподъёмность стола	700 килограмм
Ход по оси X	800 миллиметров
Ход по оси Y	500 миллиметров
Ход по оси Z	700 миллиметров
Диапазон расстояний от конца шпинделя до поверхности стола	от 120 до 820 миллиметров
Ход по оси B	420 миллиметров
Ускоренный ход по осям	от 1 до 12 000 миллиметров в минуту
Скорость резания	от 1 до 10 000 миллиметров в минуту
Тип шпинделя	BT40
Максимальная скорость вращения шпинделя	10 000 оборотов в минуту
Мощность привода шпинделя	7,5 кВт
Мощность первого насоса подачи СОЖ	3,75 кВт
Мощность второго насоса подачи СОЖ	5,6 кВт
Мощность гидравлического насоса	0,75 кВт
Мощность системы СОЖ	от 0,37 до 0,75 кВт
Диаметр сверления сверлом для глубокого сверления	от Ø1,5 до Ø20 миллиметров
Диаметр сверления сверлом со сменной пластиной	от Ø15 до Ø32 миллиметров
Максимальная глубина сверления	250 миллиметров
Точность позиционирования	0,008 миллиметров
Повторяемость	0,008 миллиметров
Максимальное давление СОЖ	120 Бар
Объем бака СОЖ	400 литров
Масса станка	от 4700 до 5200 килограмм
Габаритные размеры станка	309028602900 миллиметров

Спецификация станков U-850, D-850

Характеристики / Модели	U-850	D-850
Размер стола, мм	900 x 500
Размеры Т-образного паза, мм	3 / 14 / 150
Грузоподъёмность стола, кг	700
Ход по оси X, мм	800
Ход по оси Y, мм	500
Ход по оси Z, мм	700
Диапазон расстояний от конца шпинделя до поверхности стола, мм	120 - 820
Ход по оси B, мм	420
Ускоренный ход по осям, мм/мин	1-12 000
Скорость резания, мм/мин	1-10 000
Тип шпинделя	BT 40
Максимальная скорость вращения шпинделя, об/мин	10 000
Мощность привода шпинделя, кВт	7,5 / 11
Мощность насоса подачи СОЖ (1), кВт	3,75
Мощность насоса подачи СОЖ (2), кВт	5,6
Мощность гидравлического насоса, кВт	0,75
Мощность системы СОЖ, кВт	0,75	0,37
Диаметр сверления сверлом для глубокого сверления, мм	Ø1 - Ø16
Диаметр сверления сверлом со сменной пластиной, мм	Ø15 - Ø32
Максимальная глубина сверления, мм	250
Точность позиционирования, мм	0,008
Повторяемость, мм	0,008
Максимальное давление СОЖ, Бар	120
Объем бака СОЖ, л	400
Тип смены инструмента (левый)	-	Горизонтальный, 12 шт
Тип смены инструмента (правый)	-	Горизонтальный, 12 шт
Тип крепления инструмента	-	BT 40
Масса станка, кг	4700	5200
Габаритные размеры станка, мм	3090 х 2860 х 2900

Комплектация

Серводвигатель нового поколения;
Шпиндель BT40 до 10 000 оборотов в минуту;
Ружейные сверла TBT из вольфрамовой стали;
Горизонтальные и вертикальные направляющие втулки TBT из вольфрамовой стали;
Система ЧПУ 3-го поколения 22MA;
Сенсорный экран размером 15 дюймов;
Система подачи СОЖ через инструмент с системой фильтрации;
Автоматическая система удаления стружки;
Маслозащитная крышка;
Встроенный маслоохладитель;
Встроенный электрошкаф.

Комплектация

Серводвигатель нового поколения;
Шпиндель BT40 до 10 000 оборотов в минуту;
Ружейные сверла TBT из вольфрамовой стали;
Горизонтальные и вертикальные направляющие втулки TBT из вольфрамовой стали;
Система ЧПУ 3-го поколения 22MA;
Сенсорный экран размером 15 дюймов;
Система подачи СОЖ через инструмент с системой фильтрации;
Автоматическая система удаления стружки;
Телескопическая защита направляющих;
Встроенный маслоохладитель;
Встроенный электрошкаф.
