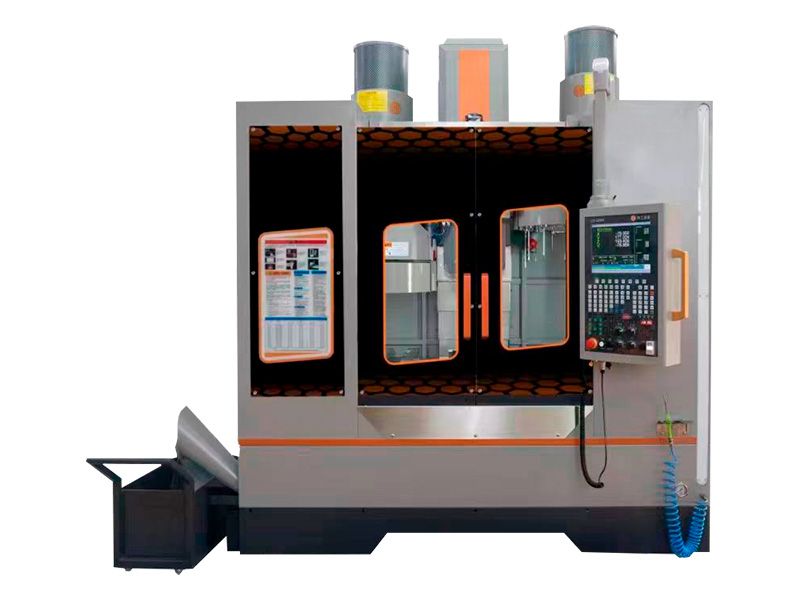

Сверлильные станки с ЧПУ U960, D960
Прецизионные сверлильно-фрезерные станки с ЧПУ U-960, D-960 являются высокоскоростным эффективным оборудованием в сфере металлообработки среди конкурентов.
Модель разработана для прецизионного сверления широкого спектра отверстий различных средних, больших прецизионных металлических деталей.
Диаметр сверления сверлом для глубокого сверления: Ø1,5 мм - Ø20 мм.
Диаметр сверления сверлом со сменной пластиной: Ø15 мм - Ø50 мм.
- Станины станков и все основные детали отлиты из высокопрочного серого чугуна марки HT300, проходят строгую термическую обработку и процедуру естественного старения, обладают высокой жесткостью;
- Направляющие станка имеют класс точности P, как и у многих корейских заводов-изготовителей оборудования (+/- 0,025 миллиметров на 1 метр длины);
- Система ЧПУ третьего поколения Siemens, Fanuc, Syntec c подключением облачного сервиса;
- Стойка с ЧПУ оснащена 15-ти дюймовым сенсорным экраном. Удобный и интуитивный интерфейс позволяет легко осуществлять управление технологическими процессами;
- Встроенная система охлаждения шпинделя позволяет эффективно эксплуатировать оборудование и продлевает срок службы как самому шпинделю, так и станку в целом;
- Оснащение двумя комплектами инструментальных систем "двойная рука" на 16 позиций и 16 люнетов позволяют выполнять широкий спектр прецизионных операций сверления и фрезерования;
- Измерительная лазерная система BLUM, которая определяет длины и диаметры инструмента, включая определение инструмента в реальном времени на высокой скорости;
- СОЖ под высоким давлением с двойным насосом и семиступенчатой системой фильтрации предотвращает загрязнение систем и позволяет в разы увеличить срок службы станка;
- Функция автоматической системы удаления стружки позволяет эффективно и качественно делать обработку изделий, оптимизируя работу оператора и поддерживая рабочую зону станка в чистоте;
- Встроенный коллектор улавливания масляного тумана оснащён несколькими фильтрами для сбора паров масел из рабочей зоны, что позволяет повысить срок службы станка и его комплектующих;
- Телескопическая защита позволяет сохранять длительное время направляющие и шарико-винтовую пару от грубых механических повреждений, раскаленной стружки, СОЖ.
- Серводвигатель нового поколения;
- Шпиндель BT40 до 10 000 оборотов в минуту;
- Ружейные сверла TBT из вольфрамовой стали;
- Горизонтальные и вертикальные направляющие втулки TBT из вольфрамовой стали;
- Система ЧПУ 3-го поколения 22MA;
- Сенсорный экран размером 15 дюймов;
- Система подачи СОЖ через инструмент с системой фильтрации;
- Автоматическая система удаления стружки;
- Маслозащитная крышка;
- Встроенный маслоохладитель;
- Встроенный электрошкаф.
Преимуществами и отличительными чертами станков являются:
О производителе:
Компания обладает более чем 15ти летним опытом в области станкостроения и автоматизации производств. Технологическое предприятие, имеющее опыт в исследовании и разработках оборудования вертикального прецизионного глубокого сверления и станков с ЧПУ, с независимыми правами интеллектуальной собственности, и в настоящее время, имеет десятки национальных патентов, в том числе и авторские права на ряд компьютерных программных обеспечений с международными стандартами качества EC.
Демонстрация в действии сверлильного станка с ЧПУ для операций прецизионного сверления:
Спецификация сверлильного станка с ЧПУ:
| Спецификация | Значение |
| Размер стола | 1000*600 миллиметров |
| Характеристики Т-образного паза | 5шт*15*100 миллиметров |
| Грузоподъёмность стола | 900 килограмм |
| Ход по оси X | 900 миллиметров |
| Ход по оси Y | 600 миллиметров |
| Ход по оси Z | от 650 до 900 миллиметров |
| Диапазон расстояний от конца шпинделя до поверхности стола | от 140 - 790 до 140 - 1020 миллиметров |
| Ход по оси B | 420 миллиметров |
| Ускоренный ход по осям | от 1 до 12 000 миллиметров в минуту |
| Скорость резания | от 1 до 10 000 миллиметров в минуту |
| Тип шпинделя | BT40 |
| Максимальная скорость вращения шпинделя | 10 000 оборотов в минуту |
| Мощность привода шпинделя | 11 кВт постоянно, 15 кВт пиковая мощность |
| Мощность первого насоса подачи СОЖ | 3,75 кВт |
| Мощность второго насоса подачи СОЖ | 5,6 кВт |
| Мощность гидравлического насоса | 0,75 кВт |
| Мощность системы СОЖ | от 0,37 до 0,75 кВт |
| Диаметр сверления сверлом для глубокого сверления | от Ø1,5 до Ø20 миллиметров |
| Диаметр сверления сверлом со сменной пластиной | от Ø15 до Ø50 миллиметров |
| Максимальная глубина сверления | 300 миллиметров |
| Точность позиционирования | 0,008 миллиметров |
| Повторяемость | 0,008 миллиметров |
| Максимальное давление СОЖ | 120 Бар |
| Объем бака СОЖ | 400 литров |
| Масса станка | от 5500 до 6000 килограмм |
| Габаритные размеры станка | от 3240 х 3260 х 3200 до 3300 х 2560 х 3000 миллиметров |
Комплектация:
Схемы габаритных размеров станков:

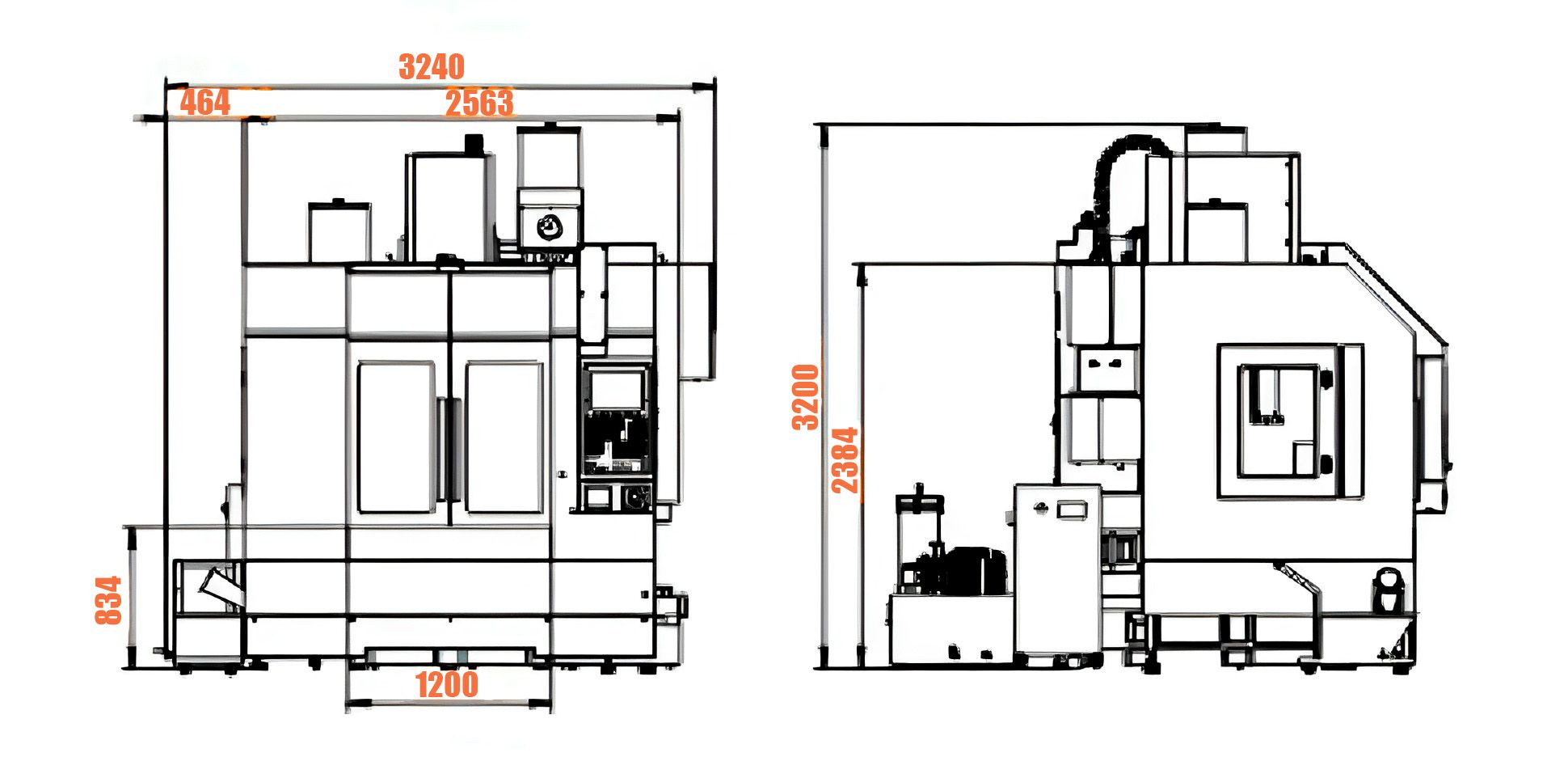

U-960:

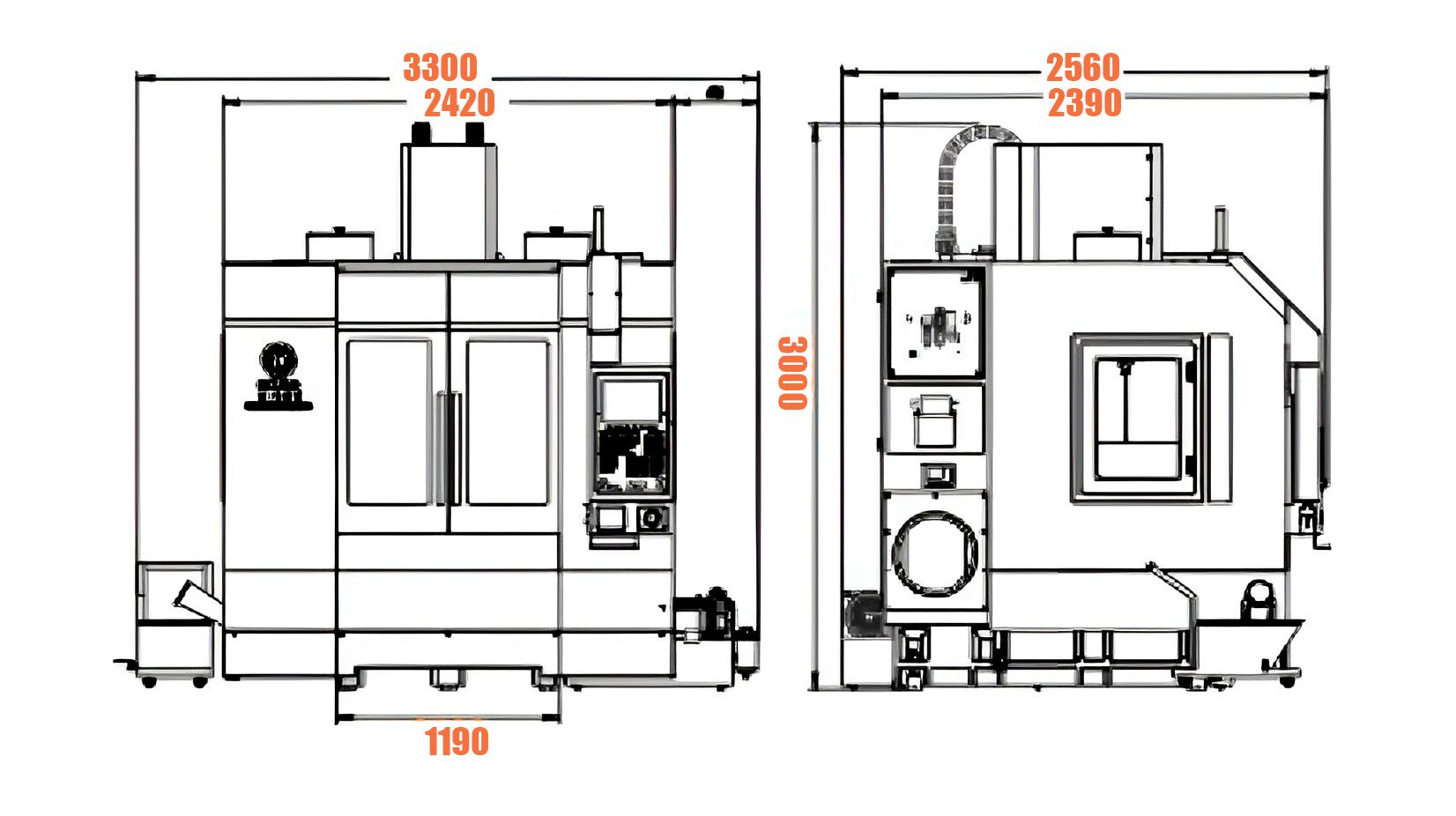

D-960:
