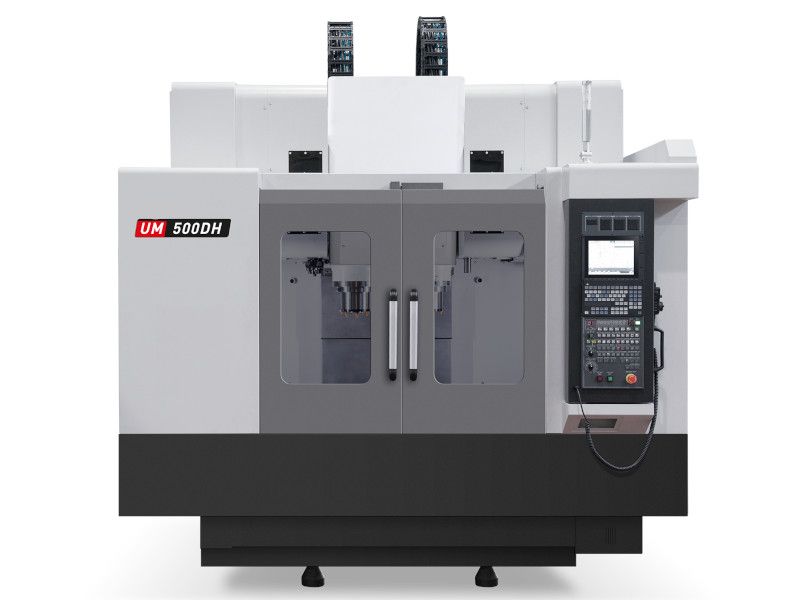

Фрезерный обрабатывающий центр UM500DH

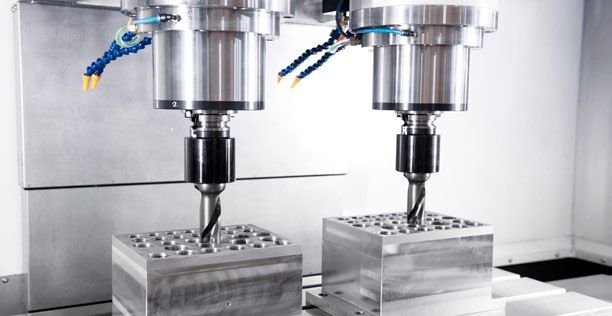

Инновационная концепция производства! Рост производительности в 2 раза! 30% экономии на эксплуатационных расходах! Стоимость одного станка с двумя шпинделями значительно ниже чем двух машин с одним шпинделем. Двухшпиндельный станок UM500DH и его модификации рассчитаны для высокопроизводительной тяжёлой обработки при массовом производстве. На станке имеется возможность применения поворотного стола, что поднимает производительность одного станка до недостижимого уровня!
- Шпиндели со скоростью вращения до 125 000 оборотов в минуту собственного производства
- Сменщики инструмента со скоростью смены инструмента от 1,1 секунды от позиции до позиции собственного производства
- Уникальный инновационный подход к проектированию станков, подразумевающий модульную конструкцию станков, что снижает себестоимость производства, а также уникальное качество литья станины
- Ускоренные перемещения по осям до 60 метров в минуту
- Компания занимает первое место по производству станков для обработки алюминия в Корее и пятое место в мире
- Металлообрабатывающие центры прошли жесточайший контроль качества со стороны таких компании как APPLE и SAMSUNG. Вендорским компаниям этих гигантов поставлено более 9000 единиц оборудования. С высокой долей вероятности корпус смартфона, лежащего у вас в кармане, произведён на наших станках
- В стандартной комплектации полностью отсутствуют Китайские комплектующие и практически полностью отсутствуют Тайваньские комплектующие. Привода по всем осям MITSUBISHI или FANUC (или SIEMENS) – Япония, Германия. Система числового программного управления MITSUBISHI или FANUC (или SIEMENS) – Япония, Германия. Подшипники NSK – Япония или SKF – Швеция. Линейные направляющие качения HIWIN – Тайвань, на тяжелой серии наших станков используются направляющие SBC – Южная Корея. Глобусные столы и вся оснастка на станках от Корейского производителя – SAMCHULLY. Измерительная оснастка MARPOSS – Италия.
- Система ЧПУ Mitsubishi, Япония
- Привода по всем осям, а также главный привод станка Mitsubishi, Япония
- Шпиндель прямого привода, с максимальной скоростью вращения до 8 000 об / мин., Республика Корея - 2 штуки
- Высокоскоростной сменщик инструмента на 24 позиции, типа "Двойная рука", Республика Корея - 2 штуки

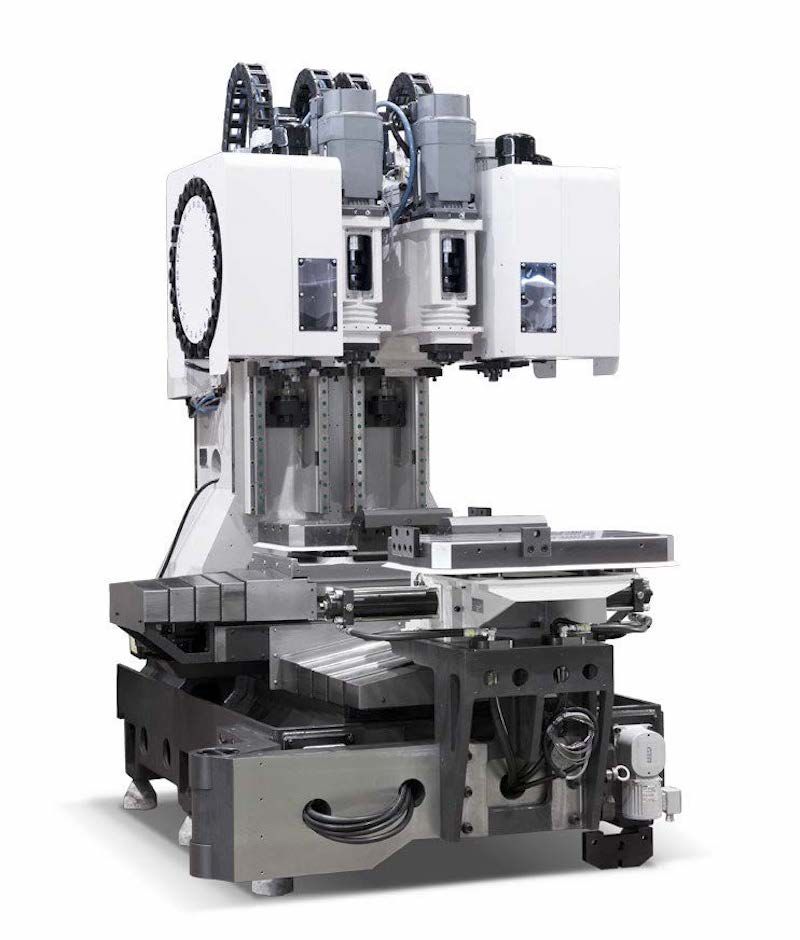

- Цельнолитая монолитная станина, отлитая по технологии ХТС, естественного старения, Республика Корея
- Световая сигнализация
- Освещение рабочей зоны
- Полное ограждение рабочей зоны
- Виброопоры
- Поддон для стружки
- Трансформатор 380В/50Гц
- Водяное или масляное охлаждение шпинделя
- Система ЧПУ Fanuc, Япония
- Привода по всем осям, а также главный привод станка Fanuc, Япония
- Шпиндель прямого привода, с максимальной скоростью вращения до 12 000 об / мин., Республика Корея
- Высокоскоростной сменщик инструмента на 30 позиций, манипулятор типа "Двойная рука", Республика Корея
- Боковой стружечный конвейер
- Задний стружечный конвейер
- Подача Смазочно-Охлаждающей Жидкости (СОЖ) через шпиндель под давлением 20 или 30 Бар.
- Пистолет смазочно-охлаждающей жидкости
- Воздушный пистолет
- Маслоотделитель
- Фильтр масляного тумана
- Модификация станка до 3+1 или 3+2 оси.
- Увеличенная на 250 миллиметров колонна
- Система промывки шпинделя
- Верхнее ограждение станка
Двойной рост производительности против вертикального фрезерного обрабатывающего центра с ЧПУ с одним шпинделем!
1. Значительное снижение времени простоя.
2. Снижение машинного времени на массовом производстве.
3. За счет использования высокопроизводительных сервомоторов значительно увеличивается нагрузки тяжелой обработки.
Снижение стоимости эксплуатации на 30%
1. Один станок с двумя шпинделями занимает значительно меньше пространства, чем два станка с одним шпинделем
2. Позволяет экономить на электричестве, смазке, смазочно-охлаждающей жидкости и. т. д.
Экономия на опциях!
При использовании вертикального фрезерного обрабатывающего центра с ЧПУ с двумя шпинделями вы можете добавлять только одну опцию. На двух станках с классической компоновкой вам необходимо добавлять по одной опции на каждый станок. Например на нашем станке вам необходим только один глобусный стол специальной компоновки.
Производитель станков - Корейская станкостроительная компания, которая за последние 10 лет стала настоящим гигантом в мире металлообработки. Компания начинала как изготовитель компонентов, подрядчик и производитель для таких лидеров отрасли как DOOSAN и HYUNDAI WIA и других.В 2008 году наш Корейский партнер стал производить станки под собственным брендом
Преимуществами и отличительными чертами станков являются:
| Спецификация | Значение |

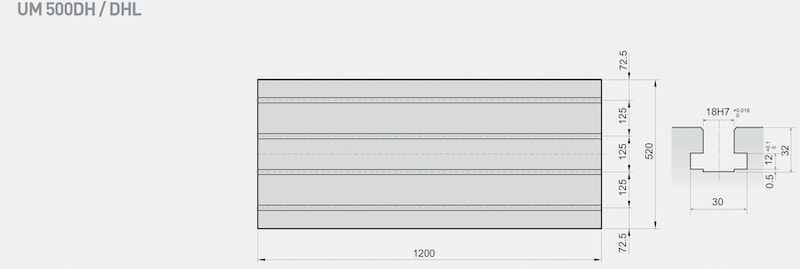

| Размер стола | 1200 х 520 миллиметров |
| Грузоподъёмность стола | 800 килограмм |
| Диапазон перемещений по оси X | 1040 миллиметров |
| Диапазон перемещений по оси Y | 520 миллиметров |
| Диапазон перемещений по оси Z | 600 миллиметров {650 опционально} |
| Диапазон расстояний от конца шпинделя до поверхности стола | 150 - 800 миллиметров |
| Расстояние от оси вращения шпинделя по колонны | 590 миллиметров |
| Ускоренное перемещение по оси X | 40 м / мин. |
| Ускоренное перемещение по оси Y | 40 м / мин. |
| Ускоренное перемещение по оси Z | 36 м / мин. |

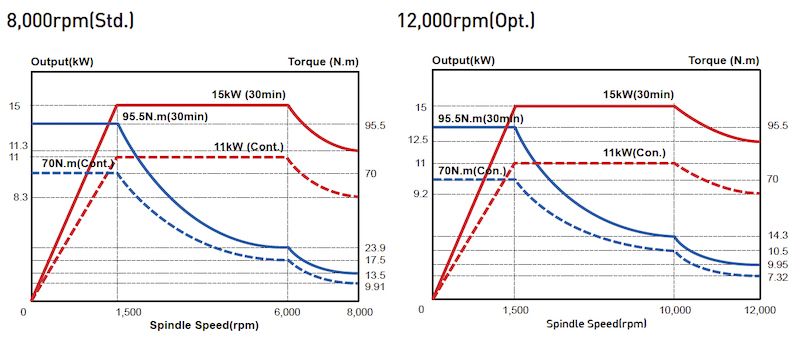

| Мощность шпинделя постоянно / 30 минут | 11 / 15 / 18,5 кВт. |
| Максимальная скорость вращения шпинделя | 8000 об/мин {12 000 об/мин} |
| Тип привода шпинделя | прямой |
| Тип сменщика инструмента | манипулятор типа двойная рука |
| Количество позиций для инструмента | 24 {30} |
| Тип шпинделя | BT40 |
| Максимальный диаметр устанавливаемого инструмента | Ø150 миллиметров |
| Максимальная длина устанавливаемого инструмента | 300 миллиметров |
| Максимальная масса устанавливаемого инструмента | 8 килограмм |

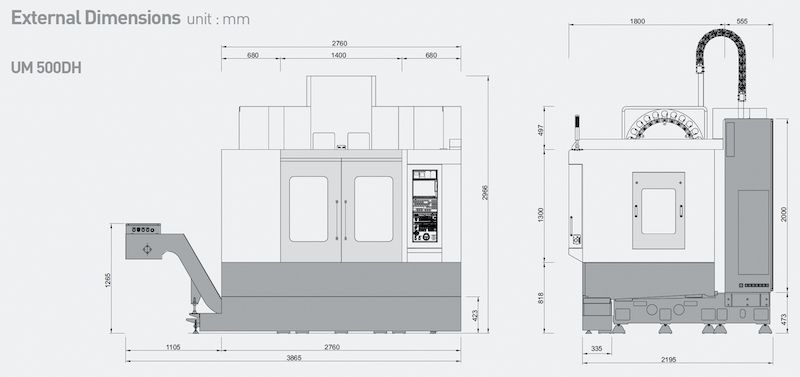

| Габаритные размеры станка Д х Ш х В | 2760 x 2400 x 3500 миллиметров |
| Масса станка | 8500 килограмм |

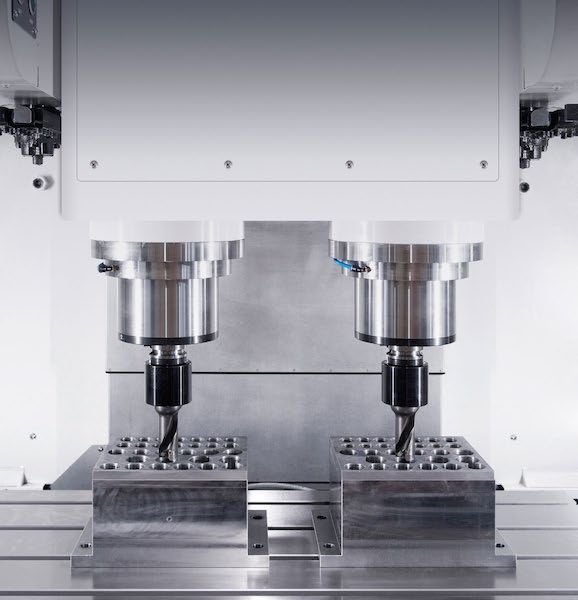

| Расстояние между шпинделями | 400 миллиметров |
Стандартная комплектация:
Опции:
