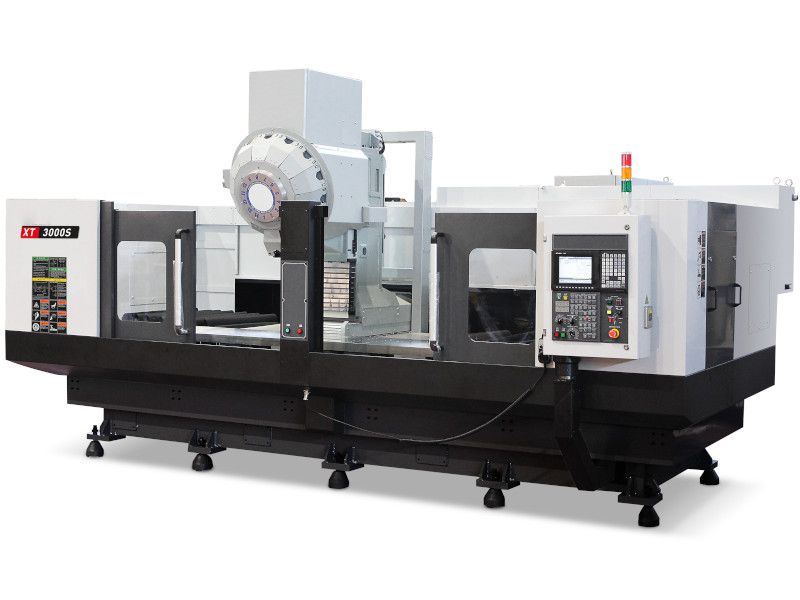

Сверлильно-фрезерный обрабатывающий центр XT3000S

Цену вы можете уточнить у менеджера

Длина стола у станка XT3000S равняется 3300 мм., что позволяет покрывать внушительный объём задач, связанный с обработкой "длинных изделий". Шпиндель BT30, с максимальной скоростью вращения до 24 000 об / мин. позволяет использовать станок для решения различных производственных вопросов.

Форма заказа

Специальные станки для решения уникальных задач!

Станки серии XT - это уникальное решение для обработки "длинных" заготовок, например закладных для пластиковых дверей и окон, или для обработки длинного алюминиевого профиля.

Производитель станков - Корейская станкостроительная компания, которая за последние 10 лет стала настоящим гигантом в мире металлообработки. Компания начинала как изготовитель компонентов, подрядчик и производитель для таких лидеров отрасли как DOOSAN и HYUNDAI WIA и других.В 2008 году наш Корейский партнер стал производить станки под собственным брендом.

Преимуществами и отличительными чертами станков являются:

Шпиндели со скоростью вращения до 125 000 оборотов в минуту собственного производства
Сменщики инструмента со скоростью смены инструмента от 1,1 секунды от позиции до позиции собственного производства
Уникальный инновационный подход к проектированию станков, подразумевающий модульную конструкцию станков, что снижает себестоимость производства, а также уникальное качество литья станины
Ускоренные перемещения по осям до 60 метров в минуту
Компания занимает первое место по производству станков для обработки алюминия в Корее и пятое место в мире
Металлообрабатывающие центры прошли жесточайший контроль качества со стороны таких компании как APPLE и SAMSUNG. Вендорским компаниям этих гигантов поставлено более 9000 единиц оборудования. С высокой долей вероятности корпус смартфона, лежащего у вас в кармане, произведён на наших станках
В стандартной комплектации полностью отсутствуют Китайские комплектующие и практически полностью отсутствуют Тайваньские комплектующие. Привода по всем осям MITSUBISHI или FANUC (или SIEMENS) – Япония, Германия. Система числового программного управления MITSUBISHI или FANUC (или SIEMENS) – Япония, Германия. Подшипники NSK – Япония или SKF – Швеция. Линейные направляющие качения HIWIN – Тайвань, на тяжелой серии наших станков используются направляющие SBC – Южная Корея. Глобусные столы и вся оснастка на станках от Корейского производителя – SAMCHULLY. Измерительная оснастка MARPOSS – Италия.

Спецификация	Значение

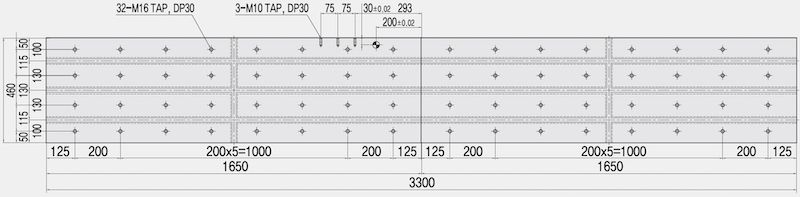

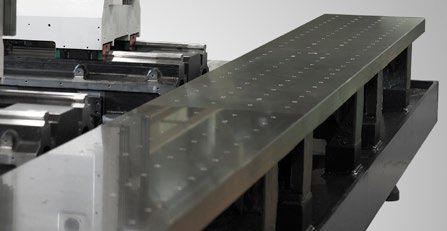

Размер стола	3300 х 460 (1650 х 460 х 2) миллиметров
Грузоподъёмность стола	600 килограмм
Диапазон перемещений по оси X	3000 миллиметров
Диапазон перемещений по оси Y	420 миллиметров
Диапазон перемещений по оси Z	350 миллиметров
Диапазон расстояний от конца шпинделя до поверхности стола	250 - 600 миллиметров
Расстояние от оси вращения шпинделя по колонны	484 миллиметров
Ускоренное перемещение по оси X	24 м / мин.
Ускоренное перемещение по оси Y	48 м / мин.
Ускоренное перемещение по оси Z	50 м / мин.

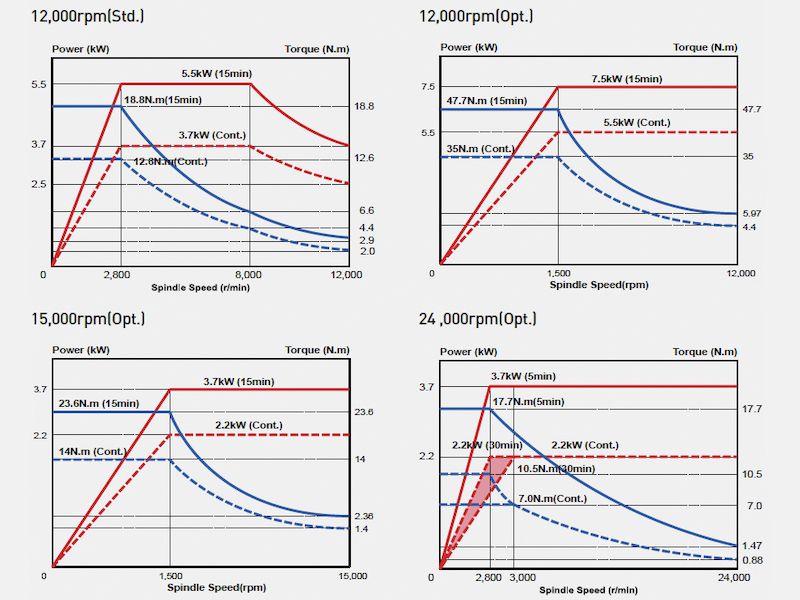

Мощность шпинделя постоянно / 30 минут	3,7 / 5,5 кВт. {5,5 / 7,5} {2,2 / 3,7 кВт при шпинделе 15 и 24 тыс. об / мин.}
Максимальная скорость вращения шпинделя	12 000 об/мин {15 000 об/мин / 24 000 об/мин}
Тип привода шпинделя	прямой
Тип сменщика инструмента	Зонтик
Количество позиций для инструмента	14 {20 / 24}
Тип шпинделя	BT30 {BBT30}
Максимальный диаметр устанавливаемого инструмента	Ø80 миллиметров
Максимальная длина устанавливаемого инструмента	200 миллиметров
Максимальная масса устанавливаемого инструмента	3 килограмм

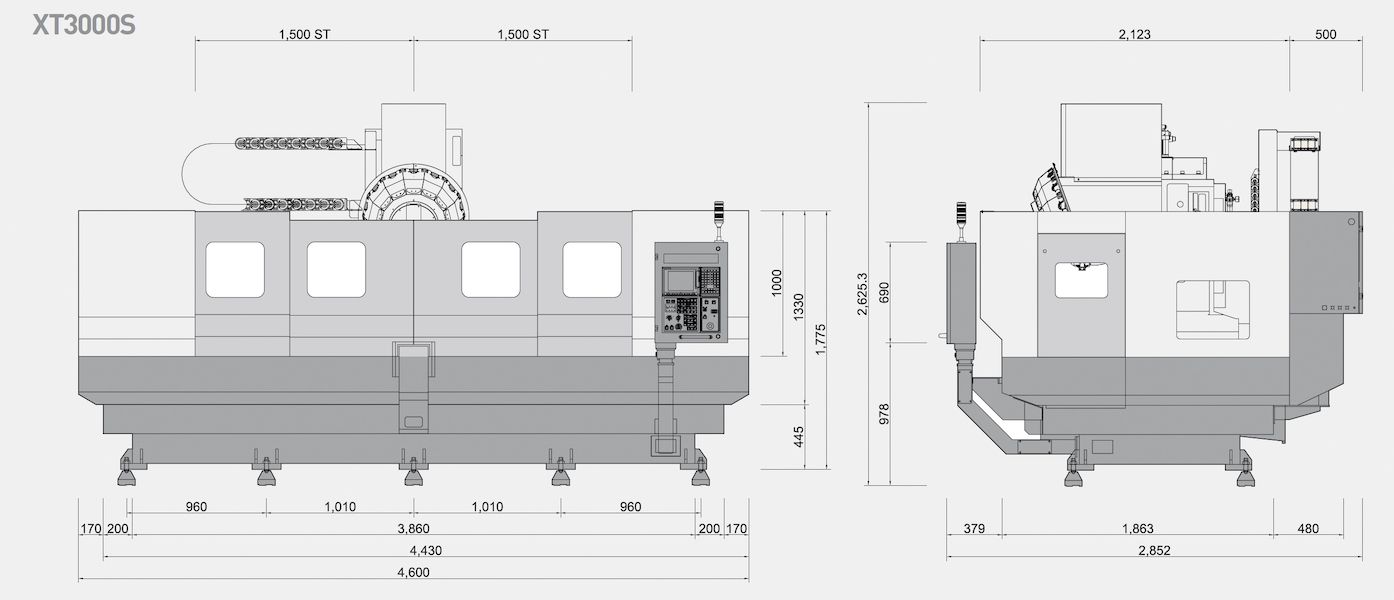

Габаритные размеры станка Д х Ш х В	4500 x 2500 x 2590 миллиметров
Масса станка	6900 килограмм

Стандартная комплектация:

Система ЧПУ Mitsubishi, Япония
Привода по всем осям, а также главный привод станка Mitsubishi, Япония
Шпиндель прямого привода, с максимальной скоростью вращения до 12 000 об / мин., Республика Корея
Высокоскоростной сменщик инструмента на 14 позиций, типа "Зонтик", Республика Корея
Цельнолитая монолитная станина, отлитая по технологии ХТС, естественного старения, Республика Корея
Световая сигнализация
Освещение рабочей зоны
Полное ограждение рабочей зоны
Виброопоры
Поддон для стружки
Трансформатор 380В/50Гц
Система смыва стружки со станины

Опции:

Шпиндель прямого привода, с максимальной скоростью вращения до 15 000 или 24 000 об / мин., Республика Корея
Высокоскоростной сменщик инструмента на 20 или 24 позиции, Республика Корея
Боковой стружечный конвейер
Водяное или масляное охлаждение шпинделя (только для шпинделя 24 000 об / мин.)
Пистолет смазочно-охлаждающей жидкости
Воздушный пистолет
Повышение мощности главного привода до: 5,5 / 7,5 кВт
Маслоотделитель
Фильтр масляного тумана
Система промывки шпинделя

Характеристика	Значение
Размер стола	3300 х 460 миллиметров (1650 х 460 х 2)
Грузоподъёмность стола	600 килограмм
Диапазон перемещений по оси X	3000 миллиметров
Диапазон перемещений по оси Y	420 миллиметров
Диапазон перемещений по оси Z	350 миллиметров
Диапазон расстояний от конца шпинделя до поверхности стола	от 250 до 600 миллиметров
Расстояние от оси вращения шпинделя по колонны	484 миллиметра
Ускоренное перемещение по оси X	24 м / мин.
Ускоренное перемещение по оси Y	48 м / мин.
Ускоренное перемещение по оси Z	50 м / мин.
Мощность шпинделя постоянно / 30 минут	3,7 / 5,5 кВт. {5,5 / 7,5} {2,2 / 3,7 кВт при шпинделе 15 и 24 тыс. об / мин.}
Максимальная скорость вращения шпинделя	12 000 об/мин {15 000 / 24 000 об / мин.}
Тип привода шпинделя	прямой
Тип сменщика инструмента	Зонтик
Количество позиций для инструмента	14 штук {20;24}
Тип шпинделя	BT30 {BBT30}
Максимальный диаметр устанавливаемого инструмента	Ø80 миллиметров
Максимальная длина устанавливаемого инструмента	200 миллиметров
Максимальная масса устанавливаемого инструмента	3 килограмма
Габаритные размеры станка Д х Ш х В	4500 x 2500 x 2590 миллиметров
Масса станка	6900 килограмм
