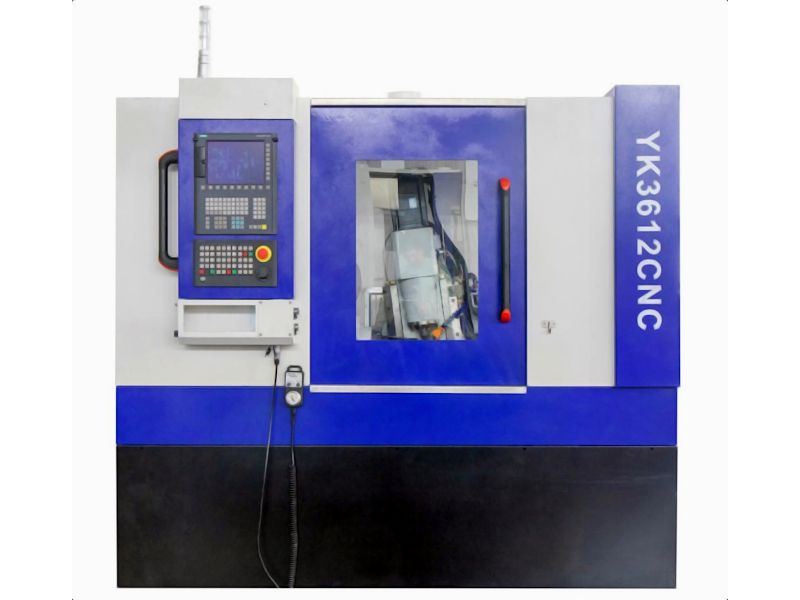

Зубофрезерные станки серии YK

Цену вы можете уточнить у менеджера

Высокопроизводительные полнофункциональные зубофрезерные обрабатывающие центры с ЧПУ Geepro серии YK предназначены для нарезания зубчатых венцов цилиндрических прямозубых зубчатых колёс, а также цилиндрических косозубых зубчатых колёс, червячных колёс с модулем до 6 миллиметров, зубчатых шкивов, звёздочек цепных передач, прямобочных и эвольвентных шлицев. Станки могут быть использованы как мелкосерийном, так и в массовом производстве, в том числе с применением средств автоматизации.

Форма заказа

Зубофрезерные станки серии YK изготавливаются в двух исполнениях: пятиосевое и шестиосевое

Ось X: радиальная подача
Ось Y: тангенциальная подача
Ось Z: осевая подача
Ось A: ось поворота инструментального шпинделя (ручная в случае пятиосевого исполнения станка)
Ось B: ось вращения инструмента
Ось C: ось вращения заготовки

Основные преимущества:

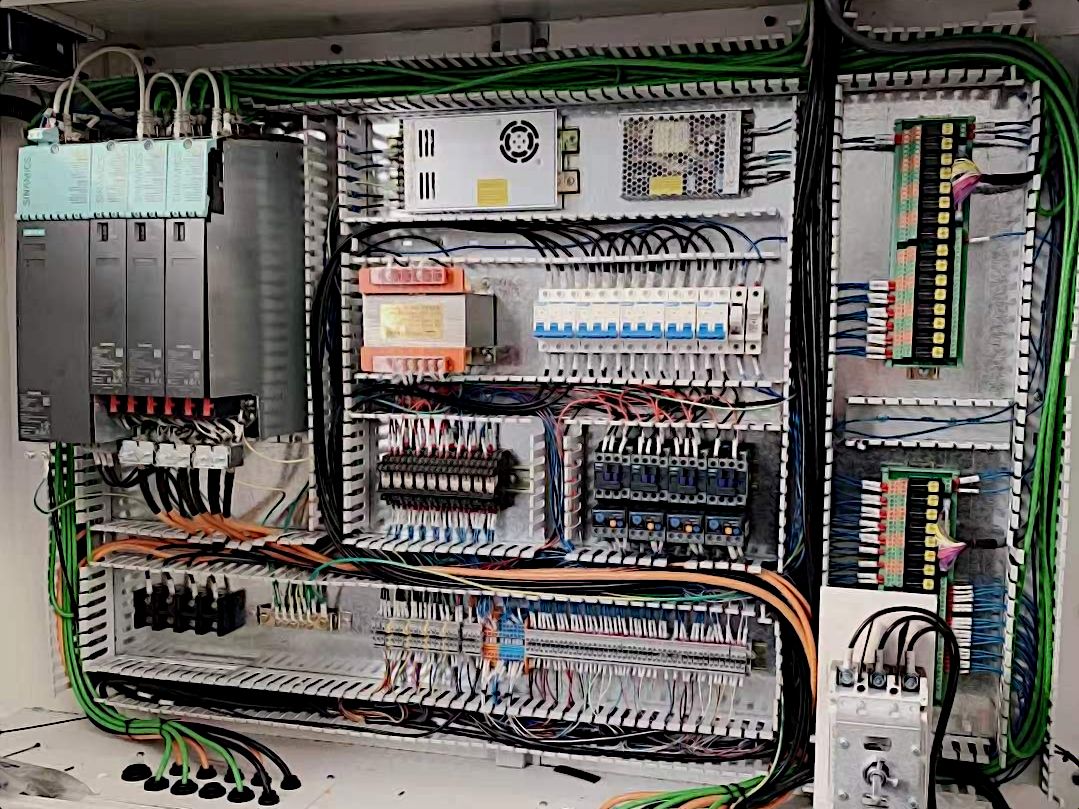

Все оси станка управляются независимыми сервоприводами. Использование программного алгоритма "электронный дифференциал" исключает кинематическую связь между осями станка, а значит исключает погрешность которая могла бы возникнуть между этими осями. Подобное решение позволяет обрабатывать зубчатые венцы вплоть до 7 степени точности без последующей механической обработки.
За счёт программного алгоритма "электронный дифференциал" значительно сокращается время на наладку станка. Отсутствует необходимость расчёта и сборки гитары деления зубофрезерного станка. В итоге всё это позволяет использовать станок максимально эффективно, а значит получать изделия с минимальной себестоимостью.
На зубофрезерных станках обработка зубчатых венцов может производится как с подачей СОЖ, так и с помощью "сухого" высокоскоростного фрезерования в облаке масляного тумана.
Система управления станками серии G основана на ЧПУ Siemens 828D с интерфейсом адаптированным для зубофрезерования с помощью системы параметрического программирования.

Спецификация зубофрезерных станков серии YK:

Спецификация	Значение
Максимальный диаметр венца	от Ø120 до Ø800 миллиметров
Максимальный модуль	от 2,5 до 12 миллиметров
Максимальный диаметр фрезы	от Ø80 до Ø180 миллиметров
Максимальная длина фрезы	от 80 до 200 миллиметров
Максимальная скорость вращения шпинделя	от 600 до 3000 об/мин
Диапазон угла наклона шпинделя	±45 градусов

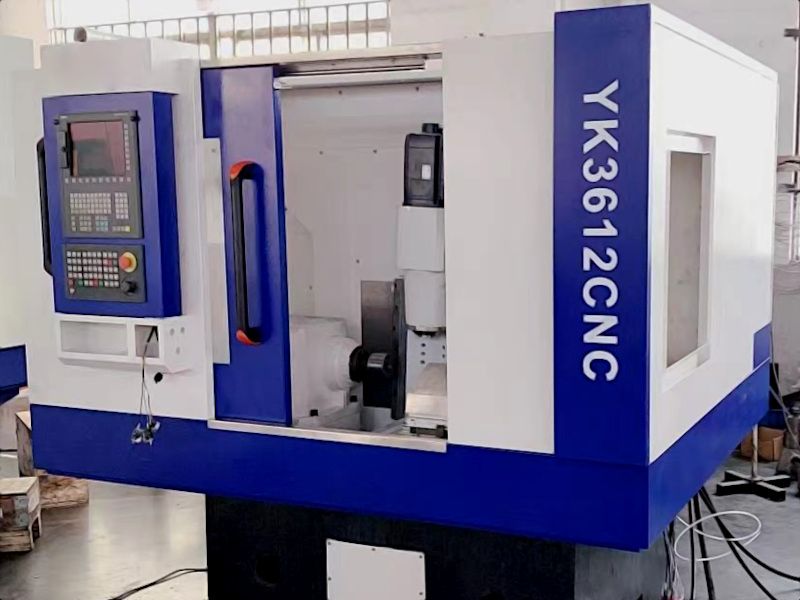

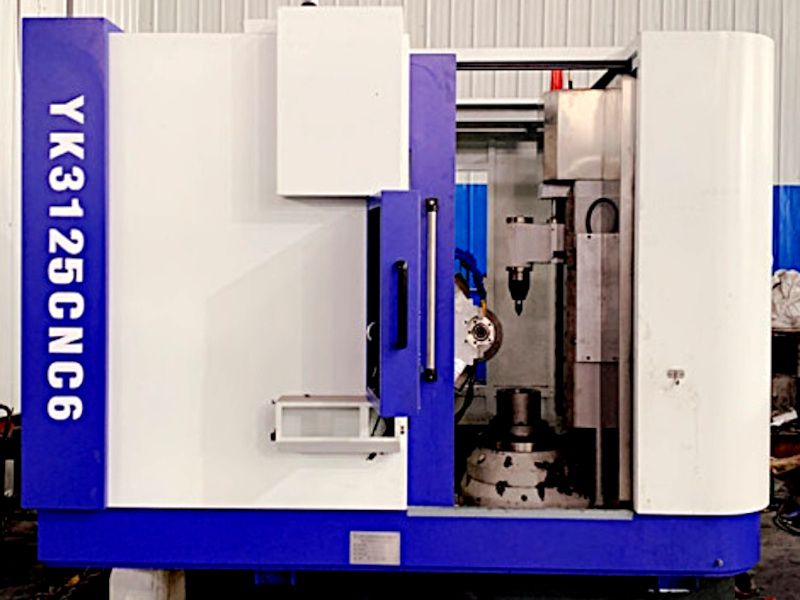

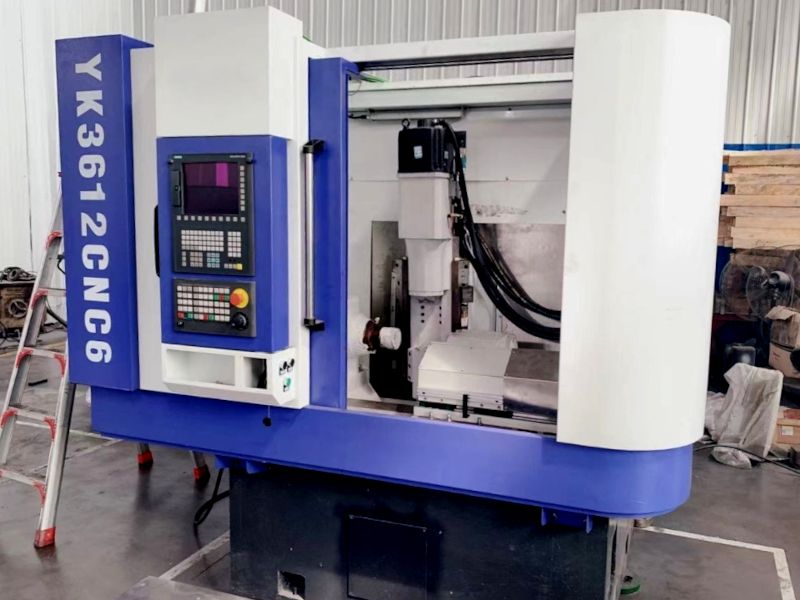

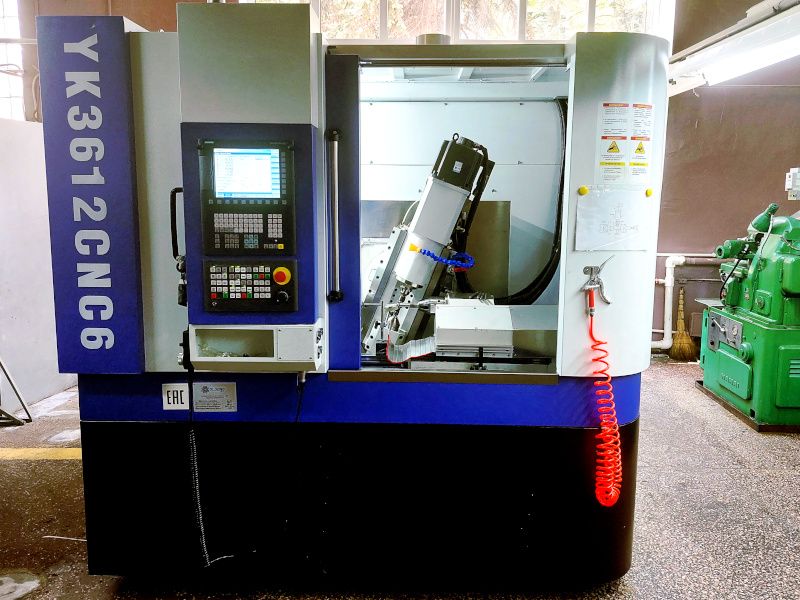

Характеристика	Единицы измерения	YK3612	YK3115	YK3120	YK3125	YK3132
Максимальный диаметр венца	миллиметр	Ø120	Ø150	Ø200	Ø250	Ø320
Максимальный модуль	миллиметр	2,5	3	4	5	6
Максимальный диаметр фрезы	миллиметр	Ø80	Ø90	Ø140	Ø140	Ø150
Максимальная длина фрезы	миллиметр	90	100	150	150	180
Максимальная скорость вращения фрезы	обороты / минуту	3000	3000	2600	2000	1500
Угол наклона шпинделя	градус	±45	±45	±45	±45	±45

Характеристика	Значение
Максимальный диаметр венца	от Ø120 до Ø320 миллиметров
Максимальный модуль	от 2,5 до 6 миллиметров
Максимальный диаметр фрезы	от Ø80 до Ø150 миллиметров
Максимальная длина фрезы	от 90 до 180 миллиметров
Максимальная скорость вращения шпинделя	от 1500 до 3000 об/мин.
Диапазон угла наклона шпинделя	±45 градусов
